YAMAHA YV YS Série Vibração Fit Três Tubos Cinco Tubos Vibração Fit SMT Peças sobressalentes

YAMAHA Vibração Vibração Fit YV YS Series Vibração Fit Três Tubos Cinco Tubos Vibração Fit

Nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

Descrição do Produto

Nome do Produto:

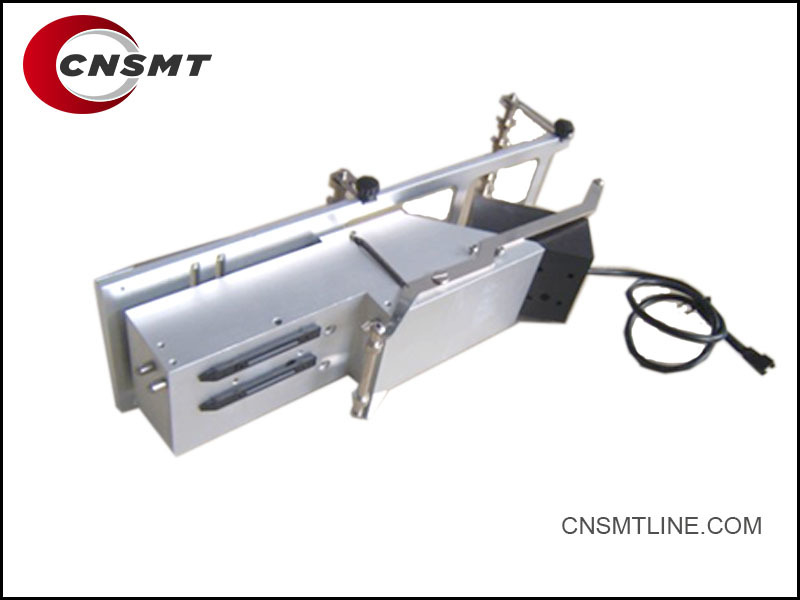

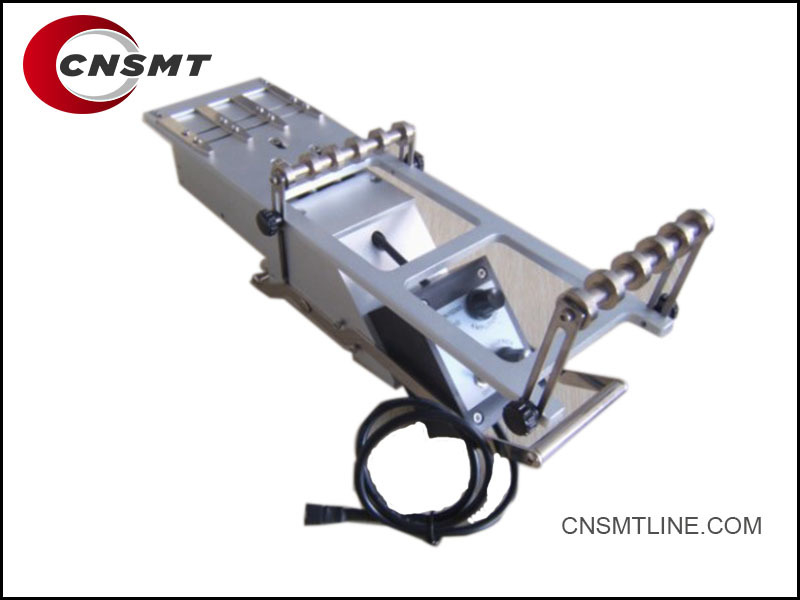

Alimentador de Vibração YAMAHA (Três Tubos / Cinco Tubos)

Modelos Aplicáveis:

Máquinas SMT YAMAHA Série YV, Série YS

---

Visão Geral do Produto

O Alimentador de Vibração YAMAHA é um dispositivo de alimentação auxiliar usado em linhas de produção de tecnologia de montagem em superfície (SMT). Ele é projetado para fornecer componentes não embalados em fita, como componentes a granel, componentes de formato incomum ou componentes em tubos.

---

Características

Configuração Multi-Tubo:

Disponível em designs de Três Tubos (3-Tubos) ou Cinco Tubos (5-Tubos).
Permite a alimentação simultânea de vários tipos de componentes.

Controle de Vibração Preciso:

Força e frequência de vibração ajustáveis.
Assegura uma entrega de componentes suave e estável.

Alta Compatibilidade:

Totalmente compatível com as máquinas de pick-and-place SMT YAMAHA Série YV (YV100X, YV100XTG, etc.) e Série YS (YS12, YS24, YS88, etc.).

Alimentação Flexível de Componentes:

Adequado para componentes tipo tubo, peças de formato incomum, conectores e materiais a granel.

Plug-and-Play:

Instalação simples; pode ser rapidamente conectado à ranhura do alimentador da máquina.

---

Especificações Técnicas

| Parâmetro | Descrição |
| ----------------- | ------------------------------------ |
| Tipo de Alimentador | Alimentador de Tubo de Vibração |
| Configuração | Opções de Três Tubos / Cinco Tubos |
| Fonte de Alimentação | DC 24V (da máquina SMT) |
| Modelos Compatíveis | Série YAMAHA YV, série YS |
| Controle de Vibração | Amplitude e frequência ajustáveis |
| Material | Estrutura de aço com revestimento antiestático |
| Tipos de Componentes | Componentes de tubo, componentes de formato incomum |

---

Vantagens

Alimentação eficiente para componentes inadequados para bobinas de fita.
Reduz a colocação manual para componentes incomuns.
Alta durabilidade e vibração estável para produção a longo prazo.
Fácil manutenção e configuração rápida.

---

Números de Peça Comuns

| Modelo | Descrição |
| ----------------- | ---------------------------------------------------------------------------------------------- |
| Yamaha 3-Tube | Alimentador de Vibração para 3 tubos |
| Yamaha 5-Tube | Alimentador de Vibração para 5 tubos |
| P/N Alternativo | Às vezes referido como "Alimentador de Tubo YV", "Alimentador de Tubo YS" ou "Alimentador de Tubo de Vibração Yamaha" |

---

Cenários de Aplicação

Produção SMT em pequenos lotes
Linhas de prototipagem
Manuseio de componentes de formato incomum
Embalagem não padrão (por exemplo, conectores, pinos, LEDs em tubos)

Números de Peça Principais – Alimentador de Vibração

| Tipo de Alimentador | Número da Peça | Descrição |
| ----------------- | ----------------- | ------------------------------------------ |
| Alimentador de 3 Tubos | KHJ-MC200-000 | Alimentador de Vibração – 3 Tubos (Série YV / YS) |
| Alimentador de 5 Tubos | KHJ-MC400-000 | Alimentador de Vibração – 5 Tubos (Série YV / YS) |

---

Peças e Acessórios Relacionados

| Item | Número da Peça | Descrição |
| ------------------------ | ----------------- | ---------------------------------------------------- |
| Controlador de Vibração | KHJ-MC21C-00 | Controla a amplitude e frequência da vibração |
| Cabo de Alimentação do Alimentador | KHJ-MC300-000 | Cabo de alimentação para alimentador de vibração |
| Suporte do Alimentador de Vibração | KHJ-MC500-000 | Suporte de montagem para alimentador de vibração |
| Conjunto do Motor de Vibração | KHJ-MC310-000 | Motor de vibração para alimentador de vibração Yamaha |
| Suporte do Tubo | KHJ-MC600-000 | Suporte para tubos de componentes (modelos de 3 tubos ou 5 tubos) |
| Cabo de Controle de Sinal | KHJ-MC700-000 | Linha de sinal que conecta o alimentador à máquina |

---

Modelos de Máquinas Compatíveis

Série YV: YV100X, YV100XTG, YV88, YV112
Série YS: YS12, YS24, YS88, YS100, YS100F

---

Resumo dos Números de Peça Chave

| Número da Peça | Descrição |
| ----------------- | ------------------------ |
| KHJ-MC200-000 | Alimentador de Vibração de 3 Tubos |
| KHJ-MC400-000 | Alimentador de Vibração de 5 Tubos |
| KHJ-MC21C-00 | Controlador de Vibração |
| KHJ-MC310-000 | Conjunto do Motor de Vibração |
| KHJ-MC500-000 | Suporte/Kit de Montagem |
| KHJ-MC600-000 | Suporte do Tubo |
| KHJ-MC700-000 | Cabo de Sinal |

Acessórios e Peças de Reposição Relacionados

| Acessório/Peça | Número da Peça | Descrição |
| --------------------------------------- | -------------------- | ----------------------------------------------- |
| Controlador de Vibração | KHJ-MC21C-00 | Ajusta a amplitude e frequência da vibração |
| Unidade do Motor de Vibração | KHJ-MC310-000 | Aciona a vibração para alimentação de componentes |
| Cabo de Alimentação | KHJ-MC300-000 | Cabo de alimentação do alimentador |
| Cabo de Sinal | KHJ-MC700-000 | Cabo de sinal de controle da máquina para o alimentador |
| Conjunto de Suporte de Montagem | KHJ-MC500-000 | Fixação para montagem do alimentador na plataforma da máquina |
| Suporte do Tubo – 3 Tubos | KHJ-MC600-000-3T | Suporta tubos de componentes (para o modelo de 3 Tubos) |
| Suporte do Tubo – 5 Tubos | KHJ-MC600-000-5T | Suporta tubos de componentes (para o modelo de 5 Tubos) |
| Batente do Tubo | N/A (personalizado) | Para componentes na saída do tubo (borracha ou metal) |
| Almofada Anti-estática | Genérico | Evita danos estáticos a componentes sensíveis |
| Pés de Borracha / Almofada de Amortecimento de Vibração | Genérico | Reduz ruído e vibração mecânica |
| Conjunto de Molas de Vibração | Componente interno | Mantém a vibração equilibrada (peça de desgaste) |
| Botão/Mostrador do Controlador | Parte do KHJ-MC21C-00 | Controla a intensidade da vibração manualmente |

---

Peças de Desgaste (Consumíveis)

Molas de Vibração – Fadiga ao longo do tempo, precisa de substituição.
Rolamentos do Motor de Vibração – Se o ruído aumentar ou a eficiência diminuir.
Suportes/Grampos de Tubo – Desgaste com mudanças frequentes de tubo.
Almofadas de Borracha / Amortecedores – Para operação estável por longos períodos.

---

Cenários Comuns de Substituição

Falha do motor → Substituir KHJ-MC310-000 (Conjunto do Motor).
Vibração fraca ou instável → Verificar/substituir KHJ-MC21C-00 (Controlador) e molas.
Suporte do tubo quebrado ou desgastado → Substituir por KHJ-MC600-000-3T ou -5T.
Problemas de sinal → Substituir KHJ-MC700-000 (Cabo de Sinal).

---

Compatibilidade

Serve para todas as Séries YV (YV100X, YV88, YV112, YV100XTG).
Serve para todas as Séries YS (YS12, YS24, YS88, YS100, YS100F).

---

Exemplo de Lista de Materiais (BOM) Resumida

| Alimentador Principal | KHJ-MC200-000 (3-Tubos) / KHJ-MC400-000 (5-Tubos) |
| ------------------------ | ----------------------------------------------- |
| Controlador | KHJ-MC21C-00 |
| Motor | KHJ-MC310-000 |
| Cabo de Alimentação | KHJ-MC300-000 |
| Cabo de Sinal | KHJ-MC700-000 |
| Suporte de Montagem | KHJ-MC500-000 |
| Suporte do Tubo (3 / 5 Tubos) | KHJ-MC600-000-3T / -5T |

---
