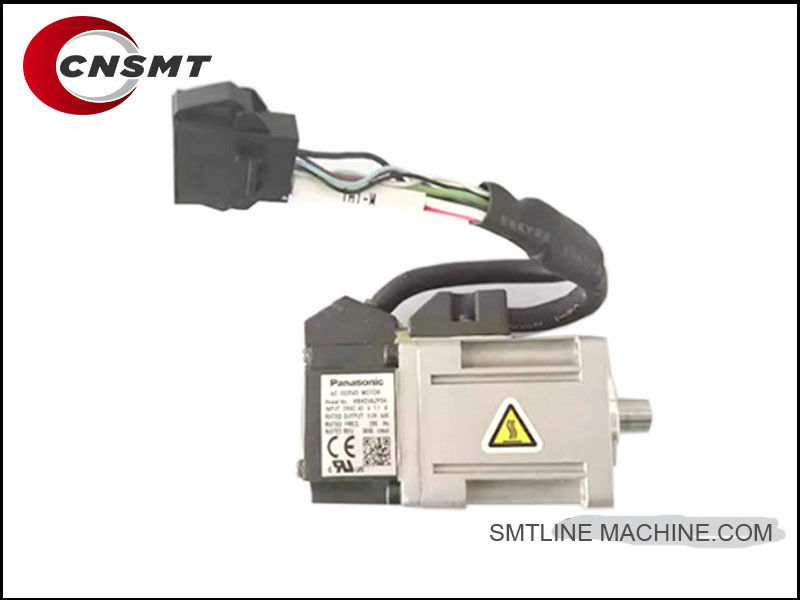

J90833613A Motor do eixo Z da máquina SMT Samsung SCM1 MSMD5AZP2A MOTOR SERVO AC

J90833613A Motor do eixo Z da máquina Samsung SCM1 SMT MSMD5AZP2A AC SERVO MOTOR

Nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

Visão Geral do Produto

Nome do Produto: Motor Servo AC do Eixo Z da Máquina Pick-and-Place Samsung SCM1
Número da Peça: J90833613A
Modelo do Motor: MSMD5AZP2A (Motor Servo AC Panasonic)
Aplicação: Acionamento do eixo Z para máquinas Pick-and-Place SMT da série Samsung SCM1

Principais Características

Motor Panasonic Original: Motor servo AC de alto desempenho usado em equipamentos Samsung SMT.
Controle de Alta Precisão: Dedicado ao eixo Z (movimento para cima/para baixo), oferecendo resposta rápida e movimento preciso para operações de pick-and-place.
Durável e Confiável: Motor de grau industrial projetado para operação contínua em alta velocidade com excelente resistência ao calor e propriedades antivibração.
Feedback de Malha Fechada: O encoder incremental embutido fornece feedback de posição em tempo real, garantindo o posicionamento preciso do eixo Z.
Compatibilidade Perfeita: Totalmente compatível com as máquinas da série Samsung SCM1, plug-and-play sem modificações.

Especificações Técnicas (Referência)

Aplicações

Movimento do eixo Z para máquinas pick-and-place SMT
Fornece movimento vertical suave e preciso para coleta e colocação de componentes
Suporta montagem SMT de alta velocidade e alta precisão

Vantagens

Alta confiabilidade e durabilidade de grau industrial
Resposta rápida e posicionamento preciso para operações do eixo Z
Baixa manutenção, longa vida útil
Fácil instalação com compatibilidade OEM

Informações de Fornecimento

Status do Estoque: Disponível / Sob demanda
Prazo de Entrega: 1 a 5 dias úteis
Garantia: 90 dias a 1 ano (dependendo do fornecedor)

---

---

Acessórios Relacionados para Motor Servo do Eixo Z J90833613A / MSMD5AZP2A

Peças de Manutenção Opcionais

Combinação de Kit de Peças de Reposição Recomendada

Motor do Eixo Z (J90833613A) + Driver (MADHT1507) + Cabos (Alimentação + Encoder)
Acoplamento do Motor + Conjunto do Fuso de Esferas + Guia Linear
Sensor de Limite + Sensor de Posição Inicial + Ventoinha de Resfriamento para manutenção completa do sistema de movimento

Máquinas Compatíveis

Máquinas Pick-and-Place SMT da Série Samsung SCM1
Também encontrado em algumas séries Samsung/Hanwha SM com estruturas de eixo Z semelhantes

Números de Peças Relacionados para Motor Servo do Eixo Z J90833613A

Peças Adicionais Relacionadas

Resumo das Peças de Reposição Essenciais

Máquinas Aplicáveis

Máquina Pick-and-Place SMT Samsung SCM1
Também compatível com modelos selecionados da Série Samsung SM que compartilham o mesmo design de eixo Z

---

---

Guia de Perguntas Frequentes FUJIJ90833613A Motor do eixo Z da máquina Samsung SCM1 SMT MSMD5AZP2A AC SERVO MOTOR

Guia de Perguntas Frequentes – Motor Servo AC do Eixo Z Samsung J90833613A SCM1 (MSMD5AZP2A)

Informações Gerais

P1: Para que serve o Motor Servo J90833613A / MSMD5AZP2A?

R:
Este é o motor servo AC do eixo Z para a máquina Samsung SCM1 SMT (também usado em alguns modelos Hanwha SMT). Ele controla o movimento para cima e para baixo da cabeça de colocação, garantindo operações precisas de pick-and-place durante a montagem SMT.

Especificações e Compatibilidade

P2: Quais máquinas são compatíveis com este motor servo?

R:

Máquina Samsung SCM1 SMT
Alguns modelos de máquinas da série Hanwha SM que compartilham arquitetura de hardware semelhante

P3: Quais são as especificações técnicas?

Instalação e Configuração

P4: Como instalar o motor servo J90833613A?

R:

Desligue a energia da máquina.
Remova a tampa do motor do eixo Z.
Desconecte o cabo do encoder e o cabo de alimentação.
Desaperte o motor do flange.
Substitua pelo novo motor, conecte o encoder e o cabo de alimentação.
Fixe os parafusos do flange do motor, verifique o alinhamento do acoplamento do eixo.

P5: É necessária calibração após a instalação?

R:

Nenhuma calibração mecânica é geralmente necessária se instalada corretamente.
O lado do software pode exigir a redefinição da origem do eixo Z ou o procedimento de re-homing após a substituição.

Solução de Problemas

P6: Sintomas comuns de falha?

R:

Eixo Z incapaz de se mover para cima/para baixo.
Alarmes frequentes do servo do eixo Z.
Erro de posição do eixo Z ou componentes ausentes.
Superaquecimento ou ruído de vibração do motor.

P7: Causas comuns de falha?

R:

Falha do encoder.
Conexão do cabo solta ou quebrada.
Queima da bobina interna do motor.
Carga mecânica excessiva ou desalinhamento.

Manutenção

P8: Com que frequência a manutenção deve ser realizada?

R:

Verifique a condição do motor a cada 6 a 12 meses durante a manutenção preventiva.
Inspecione os cabos do encoder, cabos de alimentação e acoplamentos do eixo regularmente.

P9: Dicas de manutenção?

R:

Mantenha o motor e o encoder limpos de poeira e resíduos de fluxo.
Verifique o aperto dos parafusos do flange do motor.
Verifique se há ruídos incomuns ou acúmulo de calor.

Peças e Acessórios Relacionados

Máquinas Aplicáveis

Máquina Samsung SCM1 SMT
Modelos selecionados da série Hanwha SM

Pedidos e Suporte

Disponível em distribuidores autorizados Samsung/Hanwha.
Verifique a compatibilidade com o número de série da máquina antes de fazer o pedido.
Suporte total para diagramas de fiação, manuais de instalação e listas de peças de reposição.

Conclusão

O Motor Servo AC do Eixo Z J90833613A / MSMD5AZP2A é um componente chave para o movimento vertical da cabeça nas máquinas Samsung SCM1. A manutenção e substituição oportunas ajudam a garantir uma produção suave e um desempenho de colocação preciso.
