FUJI 2AGKHB008800 H12HS cabeça de trabalho placa-mãe SMT Peças sobressalentes

FUJI 2AGKHB008800 H12HS placa-mãe de cabeça de trabalho

A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

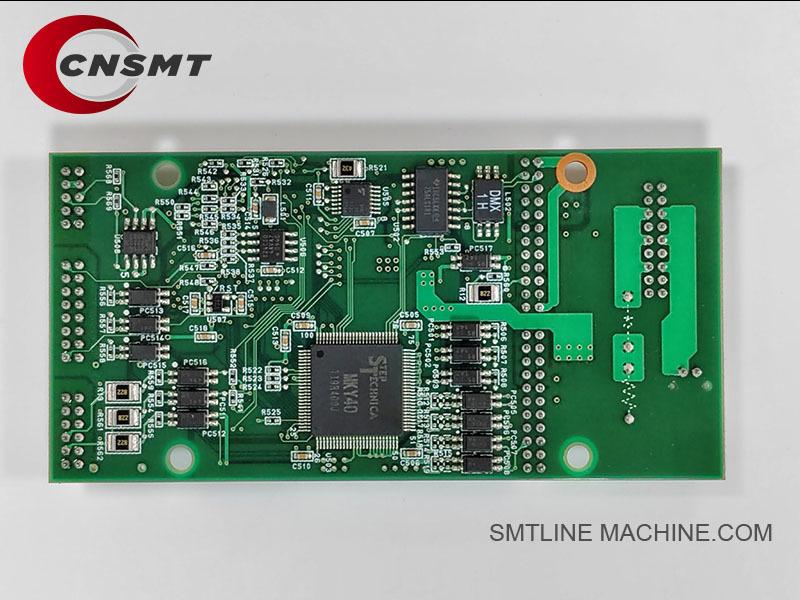

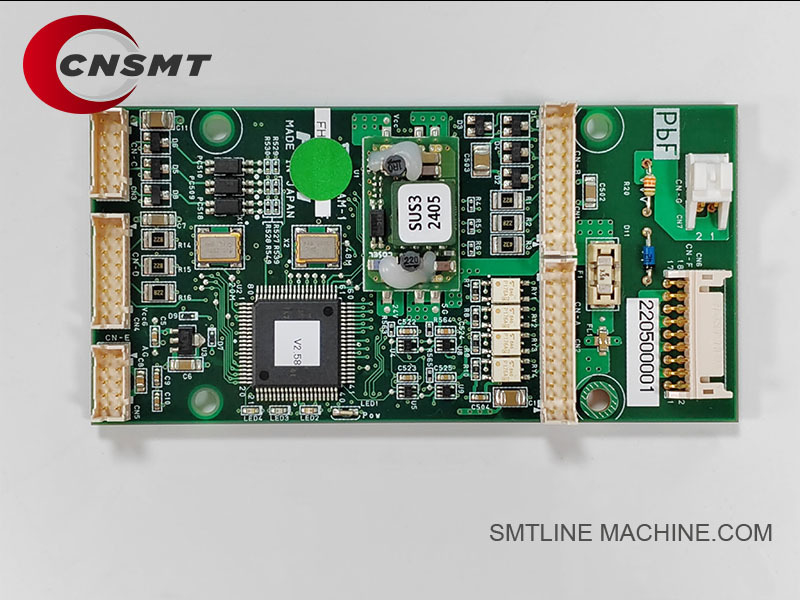

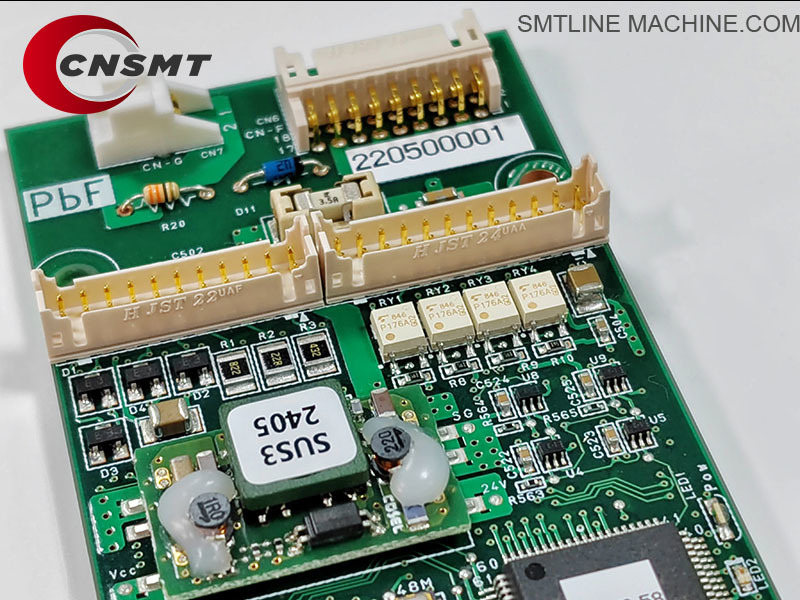

FUJI 2AGKHB008800 H12HS placa-mãe com cabeça de trabalho Descrição do produto

Visão geral do produto

O 2AGKHB008800 é a placa-mãe de controlo principal para a cabeça de trabalho FUJI NXT H12HS.incluindo o controlo de movimentoO sistema de comando da máquina é um sistema de comando de alta precisão e alta velocidade, que permite a comutação de vácuo, processamento de sinal e comunicação com o sistema de controlo principal da máquina.

Funções e características principais

Controla todos os eixos da cabeça (eixo Z, rotação Theta e atuadores do bico).
Gerencia 12 sistemas de vácuo de bocal, incluindo comutação vácuo/pressão de ar.
Processar feedback de sensores de pressão, codificadores e posições motoras.
Dispõe de controlo em tempo real dos movimentos de recolha e colocação com alta precisão.
Controla a comunicação de alta velocidade entre a cabeça de trabalho e o controlador principal da máquina.
Controla as válvulas, sensores e atuadores do solenoide no interior da cabeça H12HS.

Compatibilidade com máquinas

Série FUJI NXT II
Série FUJI NXT III
Máquinas equipadas com cabeça de 12 bocas de alta velocidade H12HS

Especificações técnicas

Aplicações essenciais

Controla o movimento de elevação do eixo Z e a rotação Theta.
Gerencia a detecção de vácuo e a comutação da pressão do ar para os 12 bicos.
Alimenta válvulas eletromagnéticas e mecanismos pneumáticos.
Processar feedback em tempo real dos sensores de pressão de vácuo para confirmar o estado da escolha.
Assegura o intercâmbio de dados de alta velocidade síncrono com o controlador principal para um desempenho óptimo.

Partes e acessórios relacionados

Recomendações de manutenção

Inspeccionar os conectores e os cabos de sinal a cada 6-12 meses.
Verifique o sistema de arrefecimento (verifique se os ventiladores estão a funcionar e estão livres de poeira).
Confirmar o bom funcionamento dos sensores de vácuo e dos sinais pneumáticos.
Se ocorrerem sintomas como falha de sinal, erro de comunicação ou mau comportamento do eixo, considere substituir a placa-mãe.

Resumo

A placa-mãe da cabeça de trabalho FUJI 2AGKHB008800 H12HS é o centro de controle central da cabeça H12HS, garantindo uma operação estável, de alta velocidade e precisa.É essencial para manter a precisão de colocação da máquina e a eficiência da produção.

Acessórios e peças para a placa-mãe FUJI 2AGKHB008800 H12HS

Kit de substituição recomendado

Kit de manutenção de válvulas (XS03764 + XS03765 + XS03766 + XS03767)
Kit de sensores (XS00920 sensor de pressão + cabos)
Kit de motores (2AGGHA002700 eixo Z + 2AGGHA002800 motor Theta)
Kit de ventiladores e cabos (ventilador de arrefecimento XH01431 + cabos XS02050/XS02051)

Nota:

Essas partes estão diretamente relacionadas com o escopo de controle da placa-mãe, incluindo sistemas de vácuo, controle de movimento, sensores e transmissão de sinal dentro da cabeça de trabalho H12HS.

Números de peças relacionadas para a placa-mãe FUJI 2AGKHB008800 H12HS

Resumo:

Estes números de peças estão diretamente relacionados com a funcionalidade e manutenção da placa-mãe 2AGKHB008800 H12HS Working Head, que abrange sistemas de vácuo, componentes de movimento, sensores,Transmissão de sinal, e elementos estruturais.

Guia de FAQ FUJI 2AGKHB008800 H12HS placa-mãe de cabeça de trabalho

Informações gerais

P1: O que é a placa-mãe FUJI 2AGKHB008800 H12HS Working Head?

A:
A placa-mãe 2AGKHB008800 é a placa de circuito de controle do núcleo dentro da cabeça de trabalho FUJI NXT H12HS.e comunicação com o controlador principal da máquinaAssegura um controlo preciso para operações de recolha e colocação de alta velocidade.

Funções e Aplicações

P2: O que é controlado por esta placa-mãe?

A:

Motores de elevação do eixo Z (movimento para cima/para baixo)
Motores de rotação theta (rotação do bico)
Válvulas de comutação de vácuo e de pressão de ar
Sensores de pressão para confirmar o estado da captação
Sincroniza as operações da cabeça com a unidade de controlo principal para uma colocação precisa.

P3: Que máquinas usam a placa-mãe 2AGKHB008800?

A:
Série FUJI NXT II
Série FUJI NXT III
Especificamente para a cabeça de trabalho de 12 bicos de alta velocidade H12HS

Instalação e configuração

P4: Como é instalada a placa-mãe?

A:

Instalado no interior da caixa da cabeça do H12HS.
Conectado através de cabos de sinal (XS02050) e cabos de alimentação (XS02051) ao controlador principal.
Interfaces com motores, sensores de pressão (XS00920), válvulas (XS03760) e atuadores.

Q5: É necessária a calibração após a instalação?

A:

Não é necessária calibração física.
A máquina realiza o reconhecimento e inicialização automáticos durante a inicialização.
O deslocamento de vácuo ou os limiares de pressão podem ser ajustados na configuração da máquina, se necessário.

Solução de problemas e problemas comuns

P6: Quais são os sintomas comuns de falha?

A:

Erros de comunicação com a cabeça.
Mal funcionamento do eixo Z ou do motor Theta.
Falha na leitura do sensor de vácuo ou erros de captação.
Erros de controlo do bico ou movimentos presos.
Cabeça completamente desligada ou falha de inicialização.

P7: O que causa a falha da placa-mãe?

A:

Uso prolongado e fadiga dos componentes eletrónicos.
Supervoltagem ou descarga estática.
Entrada de umidade ou acumulação de poeira.
Conectores quebrados ou cabos danificados.
O mau funcionamento dos componentes conectados (por exemplo, sensores, motores) pode, por vezes, sobrecarregar a placa.

Dicas de manutenção

P8: Como posso manter a placa-mãe?

A:

Inspecionar e limpar os ventiladores de arrefecimento (XH01431) regularmente.
Verifique se há cabos soltos ou conectores quebrados.
Manter o ambiente de trabalho seco e livre de poeira.
Substitua imediatamente os sensores ou motores defeituosos para evitar erros de feedback.
Recomenda- se a substituição preventiva após 3 a 5 anos de funcionamento contínuo.

Orientações para a substituição

P9: Quando deve ser substituída a placa-mãe?

A:

Se houver falhas de comunicação ou inicialização repetidas.
Se ocorrerem erros múltiplos dos componentes da cabeça sem causa mecânica.
Quando o diagnóstico eletrónico indicar falhas no nível da placa.

Componentes relacionados

Consultoria de encomenda e apoio

Confirme a compatibilidade com o modelo da máquina e da cabeça antes de encomendar.
Normalmente encomendado junto com cabos de sinal, ventiladores de resfriamento e sensores de vácuo para manutenção completa da cabeça.
Disponível nos distribuidores oficiais da FUJI ou fornecedores autorizados de peças sobressalentes SMT.

Resumo

A placa-mãe de cabeça de trabalho 2AGKHB008800 H12HS é uma unidade de controle crítica que gerencia todas as funções da cabeça H12HS nas máquinas FUJI NXT.A manutenção regular e a substituição oportuna são essenciais para manter a alta velocidade, produção precisa.
