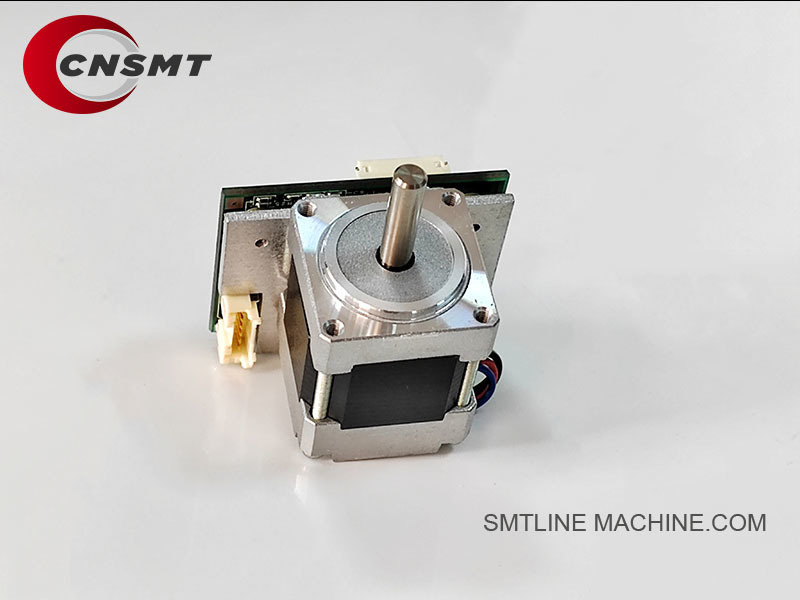

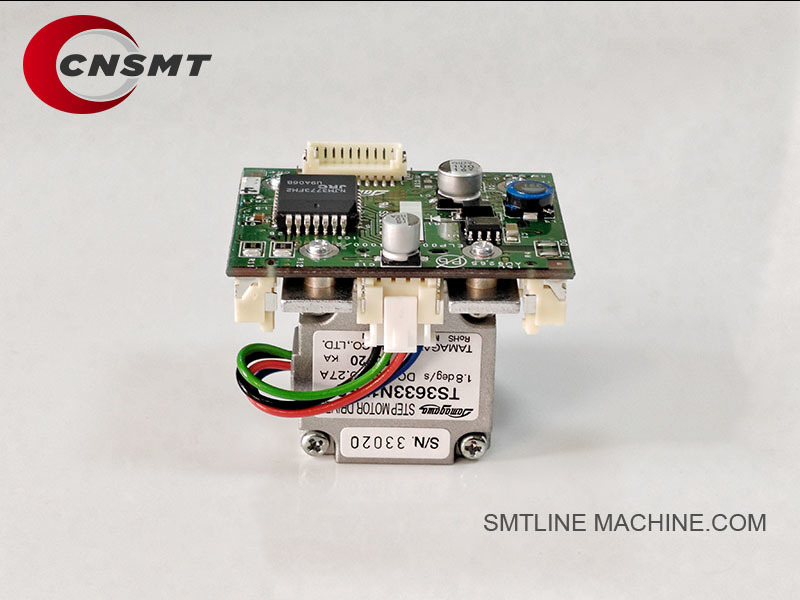

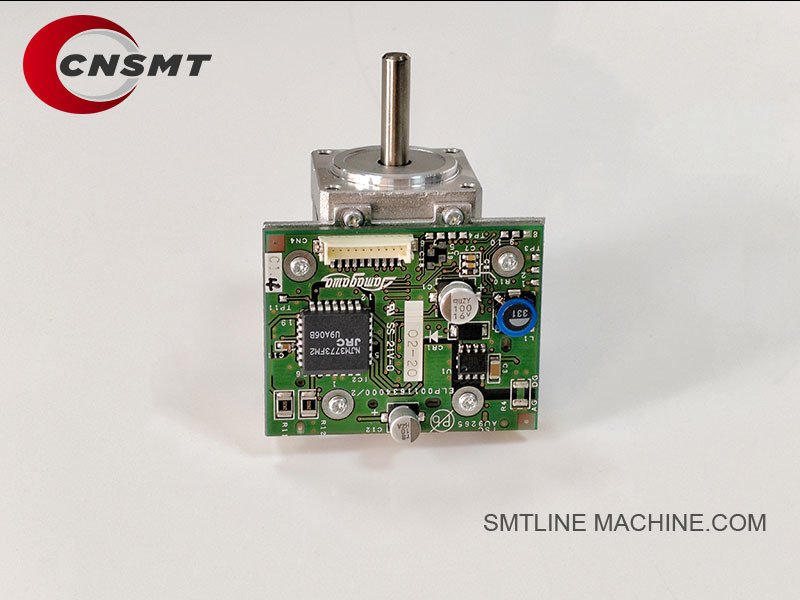

FUJI XM01171 V12 H12HS cabeça de trabalho motor passo SMT

FUJI XM01171 V12 H12HS motor de passo da cabeça de trabalho

Nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

Motor de Passo da Cabeça de Trabalho FUJI XM01171 V12 / H12HS – Descrição do Produto

Visão Geral do Produto

O motor de passo FUJI XM01171 é um motor de alta precisão usado nas cabeças de trabalho V12 e H12HS das máquinas de pick-and-place da série FUJI NXT. Este motor é responsável por acionar funções de movimento críticas dentro da cabeça, como o eixo Z (elevação do bico) ou o eixo Theta (rotação do bico), garantindo a colocação de componentes em alta velocidade e alta precisão.

Principais Características

Fornece controle preciso para o eixo Z (para cima/para baixo) ou o eixo Theta (rotação).
Precisão de passo de alta resolução para precisão em nível de mícron.
Tempo de resposta rápido adequado para operações SMT de alta velocidade.
Alta durabilidade, projetado para operação contínua em ambientes exigentes.
Totalmente compatível com as cabeças de trabalho FUJI NXT V12 e H12HS.

Compatibilidade da Máquina

Série FUJI NXT II
Série FUJI NXT III
Cabeças de Trabalho: V12, H12HS

Especificações Técnicas (Típicas)

Principais Aplicações

Aciona a elevação do bico (eixo Z) para uma altura precisa de coleta e colocação de componentes.
Controla a rotação do bico (eixo Theta) para correção do ângulo do componente.
Funciona em sincronia com a placa-mãe H12HS (PN: 2AGKHB008800) para controle de movimento preciso.
Suporta operações estáveis e de alta velocidade, críticas para a produção SMT.

Peças e Acessórios Relacionados

Recomendações de Manutenção

Inspecione regularmente o ruído do motor em busca de sinais de desgaste ou operação anormal.
Verifique se há acoplamentos soltos ou desalinhamento do eixo.
Certifique-se de que o ambiente do motor esteja livre de poeira e contaminação por fluxo.
Substitua o motor se ocorrerem sintomas como vibração, passos perdidos ou emperramento.
Vida útil típica: 3–5 anos, dependendo da intensidade de uso da máquina.

Resumo

O Motor de Passo FUJI XM01171 é um componente vital de controle de movimento para as cabeças de trabalho V12 e H12HS. Ele garante o movimento do bico em alta velocidade e alta precisão, impactando diretamente a qualidade da colocação e a eficiência da produção. A manutenção adequada e a substituição oportuna são cruciais para o desempenho ideal da máquina.

Acessórios Relacionados para o Motor de Passo FUJI XM01171

Kits de Peças de Reposição Recomendados:

Kit de Cabos do Motor: XS02050 (sinal) + XS02051 (alimentação)
Kit Encoder: XS02410 (para feedback do eixo Z ou Theta)
Kit de Manutenção da Válvula: XS03760 (conjunto) + XS03764 (bobina)
Kit de Resfriamento: XH01431 (ventilador) + filtro do ventilador, se aplicável

Observação:

O motor de passo XM01171 funciona em conjunto com a placa-mãe (2AGKHB008800) e depende dos cabos de sinal e alimentação.
Para funcionalidade total, ele geralmente se interconecta com encoders de posição e sistemas pneumáticos, como válvulas de vácuo e sensores de pressão

Números de Peças Relacionados para o Motor de Passo FUJI XM01171

Resumo dos PN Relacionados:

Esses números de peças estão diretamente associados ao motor de passo XM01171, incluindo componentes elétricos (cabos, placa-mãe), ligações mecânicas (luvas de eixo, acoplamentos), sistemas pneumáticos (válvulas, sensores) e componentes estruturais (carcaça, ventiladores).

Observação:

O motor de passo XM01171 funciona em conjunto com a placa-mãe (2AGKHB008800) e depende dos cabos de sinal e alimentação.
Para funcionalidade total, ele geralmente se interconecta com encoders de posição e sistemas pneumáticos, como válvulas de vácuo e sensores de pressão.

Guia de Perguntas Frequentes – Motor de Passo da Cabeça de Trabalho FUJI XM01171 V12 / H12HS

Informações Gerais

P1: O que é o Motor de Passo FUJI XM01171?

R:
O XM01171 é um motor de passo de alta precisão usado nas cabeças de trabalho V12 e H12HS das máquinas de pick-and-place FUJI NXT. Ele aciona o eixo Z (para cima/para baixo do bico) ou o eixo Theta (rotação do bico), dependendo da instalação.

P2: Quais máquinas FUJI usam este motor?

R:

Série FUJI NXT II
Série FUJI NXT III
Cabeças de trabalho: V12, H12HS

Funções e Recursos

P3: Qual é a função deste motor?

R:

Controla o movimento do eixo Z (elevação do bico) ou a rotação do eixo Theta.
Funciona com a placa-mãe (PN: 2AGKHB008800) para executar tarefas de colocação precisas.
Garante um movimento preciso para a produção SMT de alta velocidade.

P4: É o mesmo motor para o eixo Z e o eixo Theta?

R:
Sim. O motor de passo XM01171 é usado tanto para o eixo Z (para cima/para baixo) quanto para o eixo Theta (rotação), mas a função de controle depende de sua posição de instalação e fiação.

Instalação e Configuração

P5: Como o XM01171 é instalado?

R:

Montado diretamente dentro da estrutura da cabeça de trabalho.
Conectado via cabo de sinal (XS02050) e cabo de alimentação (XS02051) à placa-mãe.
Acoplado mecanicamente ao eixo de elevação do bico (Z) ou à transmissão de rotação (Theta) usando o conjunto de acoplamento (XS02100).

P6: A calibração é necessária após a substituição?

R:

O alinhamento mecânico é necessário para garantir a posição correta do acoplamento.
A máquina realiza a busca de posição inicial e a calibração automáticas na inicialização.
Para Theta, garanta a referência de ângulo zero; para Z, verifique os limites de elevação.

Solução de Problemas

P7: Quais são os sintomas comuns de falha?

R:

O bico não levanta ou gira.
Vibração ou ruído do motor.
Perda de passo (desalinhamento de coleta/colocação).
Erro de comunicação do controlador da cabeça (se o motor entrar em curto-circuito ou parar).
Alarme do eixo Z ou Theta no painel da máquina.

P8: O que causa a falha do motor de passo?

R:

Desgaste do rolamento ao longo do tempo.
Falhas elétricas (danos na bobina, problemas nos cabos).
Superaquecimento devido à falha do resfriamento (Ventilador XH01431 não funcionando).
Bloqueio mecânico no eixo ou acoplamento.

P9: Como diagnosticar a falha do motor?

R:

Troque o cabo do motor para testar se é relacionado ao cabo.
Verifique a placa-mãe 2AGKHB008800 em busca de sinal de saída.
Teste a resistência dos enrolamentos do motor (não deve estar aberto ou em curto).
Gire fisicamente o eixo do motor—se estiver rígido ou preso, a falha do motor é provável.

Dicas de Manutenção

P10: Como manter o motor XM01171?

R:

Mantenha a cabeça de trabalho limpa de poeira e fluxo.
Verifique se o ventilador de resfriamento (XH01431) está operando.
Inspecione os conectores do motor (XS02050, XS02051) em busca de desgaste.
Lubrifique as ligações mecânicas, se recomendado no manual da FUJI.
Substitua se o motor apresentar sinais de ruído, calor ou passos perdidos.

P11: Qual é o intervalo de substituição recomendado?

R:

Normalmente a cada 3–5 anos, dependendo da utilização da máquina.
Substitua mais cedo se estiver funcionando 24 horas por dia, 7 dias por semana, sob produção de alta velocidade.

Componentes Relacionados

Dicas de Pedido

Sempre confirme se o motor é para o eixo Z ou o eixo Theta na configuração da sua cabeça.
Peça junto com os cabos (XS02050, XS02051) se estiverem danificados ou envelhecidos.
Combine com a placa-mãe (2AGKHB008800) se ambos forem antigos ou apresentarem erros.

Resumo

O Motor de Passo FUJI XM01171 é um componente de movimento crítico para as cabeças de trabalho V12 e H12HS. Ele garante o movimento preciso do bico para a produção SMT. A manutenção regular e a substituição oportuna são essenciais para evitar o tempo de inatividade e manter a alta precisão de colocação.
