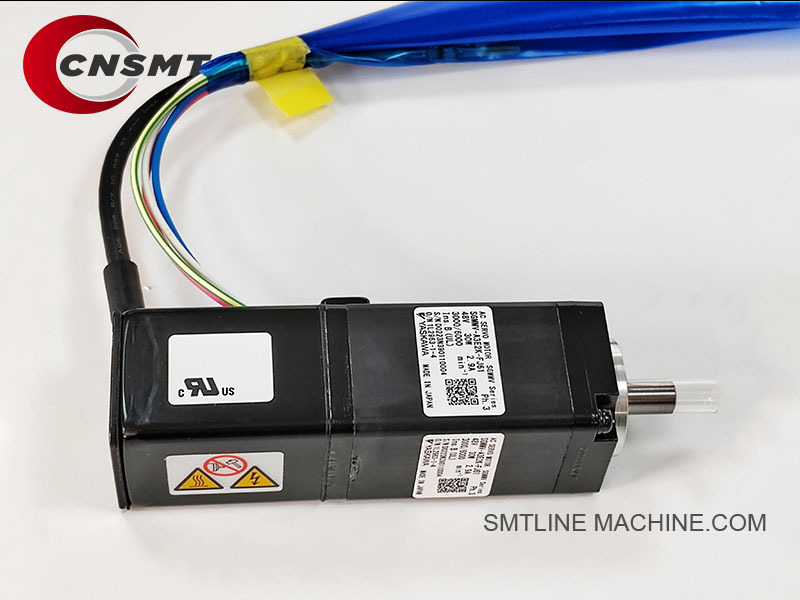

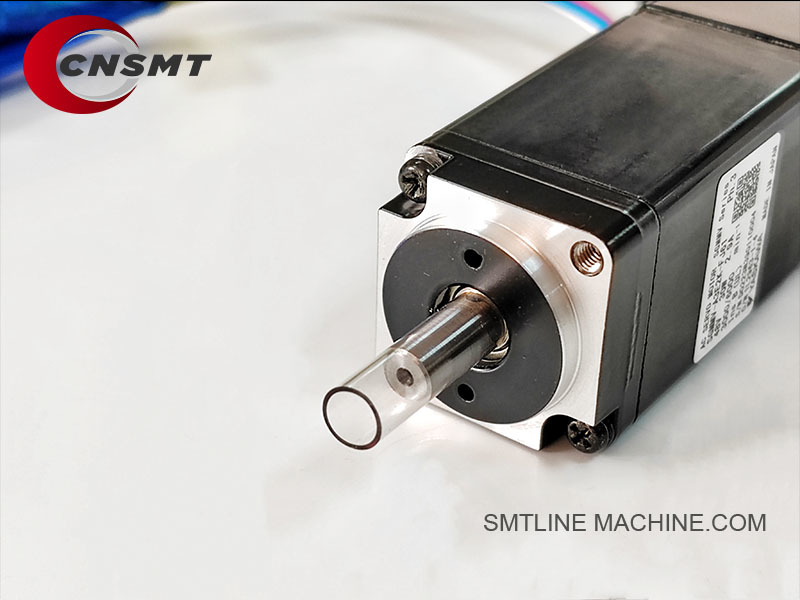

FUJIX M00804 2MGKHA093301 H12HS V12 Motor de Cabeça de Trabalho Peças Sobressalentes SMT

FUJI XM00804 2MGKHA093301 H12HS motor de cabeça de trabalho V12

A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

FUJI XM00804 / 2MGKHA093301 H12HS V12 Motor de cabeça de trabalho “ Descrição do produto

Visão geral do produto

O FUJI XM00804 (PN alternativo: 2MGKHA093301) é um motor de precisão de alto desempenho projetado para as cabeças de trabalho H12HS e V12 das máquinas SMT FUJI NXT II e NXT III.Este motor é um componente de acionamento crítico responsável por alimentar os sistemas de movimento do núcleo dentro da cabeça de trabalho, incluindo o levantamento do eixo Z (bocal para cima/para baixo) e/ou a rotação do eixo Theta (posicionamento do ângulo do bocal), consoante a instalação.

Características fundamentais

Motor de precisão de alta velocidade e de alto binário para cabeças SMT.
Suporta o movimento do eixo Z (elevação do bico) ou rotação Theta (correção do ângulo do bico).
Projetado para alta durabilidade, estabilidade e movimento suave em operação contínua.
Otimizado para tempos de resposta rápidos e vibração mínima, melhorando a precisão de posicionamento.
Compatível com as cabeças de trabalho de alta velocidade H12HS e V12 nas máquinas FUJI NXT.

Compatibilidade com máquinas

Série FUJI NXT II
Série FUJI NXT III
Cargas de trabalho: H12HS, V12

Especificações técnicas (típicas)

Principais aplicações

Alimenta o mecanismo de elevação do eixo Z para um movimento preciso do bico para cima/para baixo.
Alimenta o mecanismo de rotação Theta para controlo preciso do ângulo do bico.
Funciona com a placa-mãe de controlo da cabeça (PN: 2AGKHB008800) para operação sincronizada.
Assegura uma colocação de alta velocidade e alta precisão nas linhas de produção SMT.

Acessórios e componentes relacionados

Recomendações de manutenção

Inspeccionar regularmente os conectores do motor (XS02050, XS02051) para detectar desgaste ou danos.
Assegurar que o ventilador de arrefecimento (XH01431) esteja limpo e funcional para evitar o sobreaquecimento.
Atenção a ruídos incomuns que indiquem desgaste do rolamento ou problemas mecânicos internos.
Verificar o alinhamento do engate (XS02100) para evitar a tensão mecânica.
Ciclo de substituição recomendado: 3 a 5 anos, dependendo da intensidade de utilização.

Resumo

O motor de cabeça de trabalho FUJI XM00804 / 2MGKHA093301 é um atuador essencial nas cabeças H12HS e V12, fornecendo movimentos precisos no eixo Z e no eixo Theta.Ele afeta diretamente a precisão de colocação e eficiência das máquinas FUJI NXT SMTA manutenção regular garante um desempenho estável e duradouro.

Acessórios relacionados para FUJI XM00804 / 2MGKHA093301 Motor de cabeça de trabalho

Kit de substituição recomendado:

Kit de fiação do motor:
Inclui XS02050 (cabo de sinal) + XS02051 (cabo de alimentação)

Kit de codificação (opcional se equipado):
XS02410 (codificador do eixo Theta/Z)

Kit de válvulas de vácuo:
O sistema de ventilação deve ser equipado com uma válvula de ar condicionado.

Kit de refrigeração:
XH01431 (ventilador de arrefecimento) + filtros de ventilador (se aplicável)

Nota importante:

O motor XM00804 / 2MGKHA093301 funciona de perto com a placa-mãe 2AGKHB008800, fiação do motor, acoplamento mecânico, componentes pneumáticos e sensores.
Para um tempo de funcionamento óptimo da máquina, recomenda-se manter estes componentes relacionados juntos.

Números de peças relacionadas para o motor de cabeça de trabalho FUJI XM00804 / 2MGKHA093301

Resumo dos números das partes principais:
Motor: XM00804 / 2MGKHA093301Conselho de comando: 2AGKHB008800Motor Cablagem: XS02050 (sinal), XS02051 (potência) Sistema de vácuo: XS03760 (válvula), XS00920 (sensor), XS03764 (espuma) Resfriamento:XH01431 (ventilador)Agrelamento mecânico: XS01300 (braço do eixo), XS02100 (acoplamento)

Guia de perguntas frequentes FUJI XM00804 / 2MGKHA093301 H12HS V12 Motor de cabeça de trabalho

Informações gerais

P1: O que é o motor FUJI XM00804 / 2MGKHA093301?
A:
Trata-se de um motor de cabeça de trabalho de alta precisão usado nas cabeças FUJI NXT H12HS e V12, movendo o eixo Z (bocal para cima/para baixo) ou o eixo Theta (rotação do bocal).É essencial para a colocação precisa dos componentes na produção SMT.

P2: Que máquinas usam este motor?
A:
FUJI NXT série II ✔ FUJI NXT série III ✔ Cabeças de trabalho: H12HS e V12

Funções e características

P3: O que é que este motor controla?
A:
Eixo Z: elevação/abaixamento do bico para escolha e colocação dos componentes. ✔ Eixo Theta: rotação do bico para ajuste do ângulo dos componentes.

Depende de onde o motor está instalado dentro da cabeça de trabalho.

P4: É o mesmo motor para Z e Theta?
A:
Sim, o mesmo modelo de motor (XM00804 / 2MGKHA093301) é utilizado tanto para o eixo Z como para o eixo Theta, mas a função depende da sua posição e da fiação dentro da cabeça de trabalho.

P5: Este motor é passo a passo ou servo?
A:
Ele se comporta como um motor híbrido de alta precisão, muitas vezes configurado como um passo com feedback do codificador, operando em um modo de controle de circuito fechado gerenciado pela placa-mãe principal (PN: 2AGKHB008800).

Instalação e calibração

Q6: Como é instalado o motor?
A:
Montado directamente no interior da cabeça de trabalho H12HS ou V12.

Cabos de sinalização (XS02050)
Cabos de alimentação (XS02051) Mecanicamente acoplados utilizando a mangueira do eixo do bico (XS01300) e o conjunto de acoplagem (XS02100).

P7: É necessária uma calibração após a substituição?
A:
- Sim, sim.
Eixo theta: requer alinhamento do ângulo com o ponto zero. Eixo Z: requer calibração do limite de viagem superior e inferior.A máquina normalmente executa auto-homing durante a inicialização, mas verificações manuais são recomendadas após a substituição.

Problemas comuns e solução de problemas

P8: Sintomas comuns de falha motora?
A:
Sem elevação ou rotação da bocal. Ruído anormal (moagem, cliques). Vibração ou tremores durante o movimento. Alarme do eixo Theta ou Z na máquina. Perda de passo, levando a desalinhamento.Superaquecimento (verificar ventilador de arrefecimento XH01431).

P9: O que causa falhas motoras?
A:
Desgaste mecânico (falha no rolamento, afrouxamento do acoplamento), falha elétrica (danos na bobina, falha no cabo), superaquecimento devido a falha do ventilador de arrefecimento (XH01431).Falha no sistema de vácuo que coloca sobrecarga no motor.

P10: Como diagnosticar o motor?
A:
Teste de continuidade e resistência dos enrolamentos do motor. Troque os cabos de sinal/potência (XS02050 / XS02051) para verificar falhas nos cabos. Verifique as saídas da placa-mãe (2AGKHB008800).Rotar manualmente o eixo deve ser suaveInspeccionar o acoplamento (XS02100) quanto a deslizamento ou desgaste.

Recomendações de manutenção

P11: Como manter este motor?
A:
Mantenha a cabeça e os componentes internos livres de poeira, verifique regularmente os cabos e os conectores para verificar o desgaste, certifique-se de que o ventilador de arrefecimento (XH01431) está limpo e operacional.Verificar se os acoplamentos mecânicos (XS02100) estão adequadamente alinhadosSubstitua o motor em caso de sobreaquecimento, ruído ou perda de precisão.

Q12: Ciclo de substituição recomendado?
A:
Normalmente, a cada 3 a 5 anos, dependendo da intensidade de utilização.

Componentes relacionados

Conselhos para encomendar
Confirma se precisas do motor para o eixo Z ou para o eixo Theta.
Verificar se também são necessários cabos (XS02050, XS02051)
Considerar a substituição de componentes relacionados, como o ventilador de arrefecimento (XH01431) e a ligação (XS02100) para um desempenho óptimo.

Resumo

O motor de cabeça de trabalho FUJI XM00804 / 2MGKHA093301 é um componente crítico para garantir um movimento preciso nas cabeças de trabalho V12 e H12HS.A manutenção do seu desempenho ideal é essencial para alcançar uma alta precisão de colocação e tempo de funcionamento da máquina na produção de SMT.
