Estação de Troca de Bicos Completa FUJI NXT UL03400 Peças Sobressalentes SMT

FUJIUL03400 NXT estação completa de troca de bocal

A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

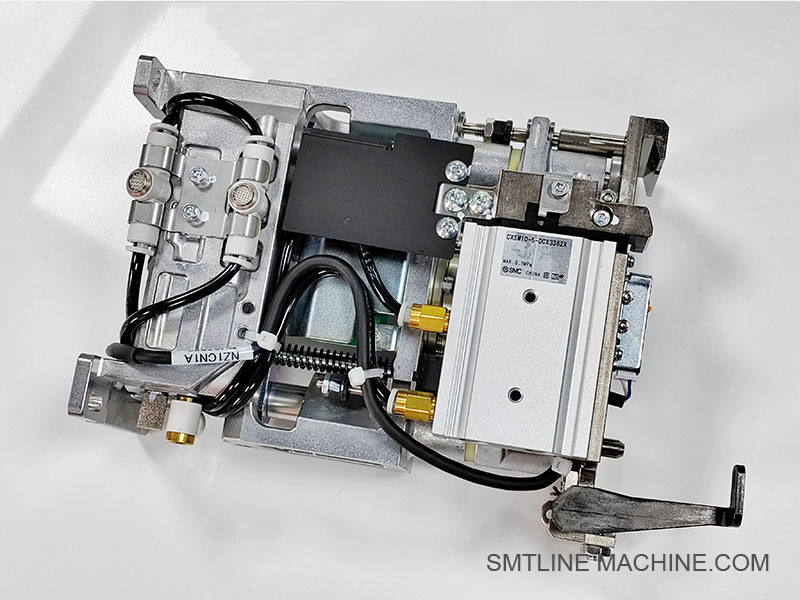

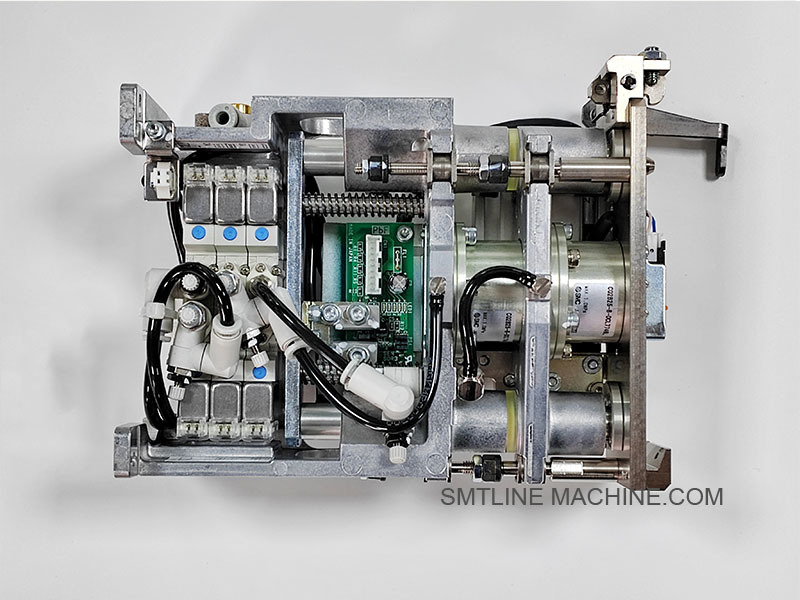

FUJI UL03400 NXT Estação completa de troca de bocal

Resumo

A FUJI UL03400 é uma estação de troca de bocal totalmente automatizada projetada para ser usada com as máquinas de colocação SMT da série FUJI NXT.Permite que a cabeça de trabalho mude automaticamente os bicos durante o funcionamento sem intervenção manual, melhorando a flexibilidade e a eficiência da produção e reduzindo o tempo de inatividade.

Características fundamentais

Suporta a troca automática de bocal durante a produção em tempo real.
Projetados para suportar e organizar vários tipos de bocal para diferentes componentes.
Dispõe de alinhamento mecânico preciso para inserção e remoção seguras.
"Fusores de transmissão" (FSS) que possuem todas as seguintes características:
Construção robusta e durável para mudanças de bocal de alta frequência.
Manutenção e substituição fáceis de bandejas ou porta-bocas.

Máquinas aplicáveis

Módulos FUJI NXT I / NXT II / NXT III
Compatíveis com cabeças de trabalho:
H04, H08, H12HS, V12, H24, etc.

> O número de estações de troca por módulo depende da disposição da máquina e da estratégia de alteração do bico.

Estrutura e componentes

Partes e acessórios relacionados

Dicas de manutenção

Limpe as bandejas regularmente para evitar o engarrafamento ou desalinhamento do bico.
Verificar os pinos de identificação para garantir a detecção correta do bico.
Substitua as bandejas ou as tampas de proteção se estiverem danificadas ou deformadas.
Verificar se os parafusos de montagem permanecem apertados para garantir a precisão da posição.

Resumo

A estação de troca de bocal FUJI UL03400 é um componente crítico de automação nas linhas FUJI NXT SMT, permitindo mudanças de bocal automáticas e transparentes.e assegura a coerência, a produção de alta velocidade de diversos tipos de produtos.

Acessórios relacionados FUJI UL03400 Estação de troca de bocal

Notas de utilização:

A rede (UL03401) é o elemento removível do núcleo ¥ cada um pode conter um conjunto específico de bicos.
O conjunto de pinos ID (UL03402) assegura que cada fenda do bico seja reconhecida com precisão pela máquina.
Os elementos de protecção, como os escudos de poeira e as inserções antiestáticas, ajudam a manter a integridade da bocal na produção de grandes volumes.
Se a sua linha NXT muda frequentemente os tipos de bocal ou se trata de peças sensíveis, estes acessórios são altamente recomendados.

FUJI UL03400 Estação de troca de bocal ️ Números de peças relacionadas

Bocas compatíveis (exemplos comuns)

Notas

Todos os números de peças listados são peças oficiais da FUJI.
As bandejas personalizadas podem ser configuradas com base em modelos específicos de bocal em utilização.
O número de bandejas e estações instaladas depende da configuração do módulo e da frequência de alteração do bico.

Guia de perguntas frequentes FUJI UL03400 NXT Estação completa de troca de bocal

Perguntas gerais

P1: Para que é utilizada a estação de troca de bocal FUJI UL03400?

A:
A UL03400 é uma estação de troca de bocal totalmente automática projetada para as máquinas de pick-and-place FUJI NXT I, II e III. Permite que a cabeça de colocação altere automaticamente os bocal durante a produção,Aumentar a eficiência e permitir um manuseio flexível dos componentes.

P2: Com que máquinas é compatível?

A:

Módulos FUJI NXT I / NXT II / NXT III
Compatível com cabeçalhos como H04, H08, H12HS, H24, V12, etc.

P3: Quantos bicos pode conter?

A:
O número de bocas que contém depende do modelo da bandeja (por exemplo, UL03401).Podem ser utilizadas várias bandejas numa mesma estação de troca, consoante a configuração.

Operação e funcionalidade

P4: Como funciona?

A:
A estação de troca de bocal é montada no módulo de colocação. Durante a operação, a cabeça estaciona sobre a estação, deposita o bocal atual em um slot vazio e pega um novo conforme necessário.A máquina reconhece o tipo de bocal através de pinos de identificação ou pinos de codificação.

P5: O processo de troca de bocal é totalmente automático?

A:
Sim, toda a sequência de mudança de bocal é controlada pelo software da máquina, sem necessidade de interação manual durante a produção.

P6: Suporta a detecção de identificação de bocal?

A:
Sim, usa pinos de identificação mecânicos (UL03402) ou sensores integrados para detectar o tipo de bocal e confirmar a colocação correta.

Instalação e manutenção

P7: Onde está instalado o UL03400?

A:
Ele é tipicamente montado no trilho do quadro ou plataforma dentro do módulo FUJI NXT, na frente ou traseira, dependendo do layout da máquina.

P8: É necessária a calibração?

A:
Sim. Após a instalação, as posições da bandeja e do bocal devem ser calibradas através do sistema de controlo da máquina para assegurar movimentos precisos de colocação e recolha.

P9: Com que frequência deve ser mantido?

A:
Limpe a bandeja semanalmente ou após cada turno em ambientes empoeirados.

Resolução de problemas

Q10: Problemas e soluções comuns:

Resumo das partes relacionadas

Melhores práticas
Sempre use bicos limpos e sem danos na bandeja. Confirme o mapeamento de bico para bandeja no software do sistema. Use bandejas e acessórios FUJI originais para evitar erros de alinhamento.Manter uma bandeja de reserva (UL03401) pronta para reduzir o tempo de inatividade.

Conclusão

A estação de troca de bocal FUJI UL03400 é uma ferramenta de automação essencial para linhas SMT de alta mistura e alta velocidade usando máquinas NXT.e os acessórios corretos, permite mudanças de bocal eficientes e sem erros que aumentam a produtividade e a precisão de colocação.
