FUJI XH01230 Cabo da Câmera IPS da Cabeça de Trabalho NXT Peças de Reposição SMT

FUJIXH01230 NXT cabo de câmara IPS com cabeça de trabalho

A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

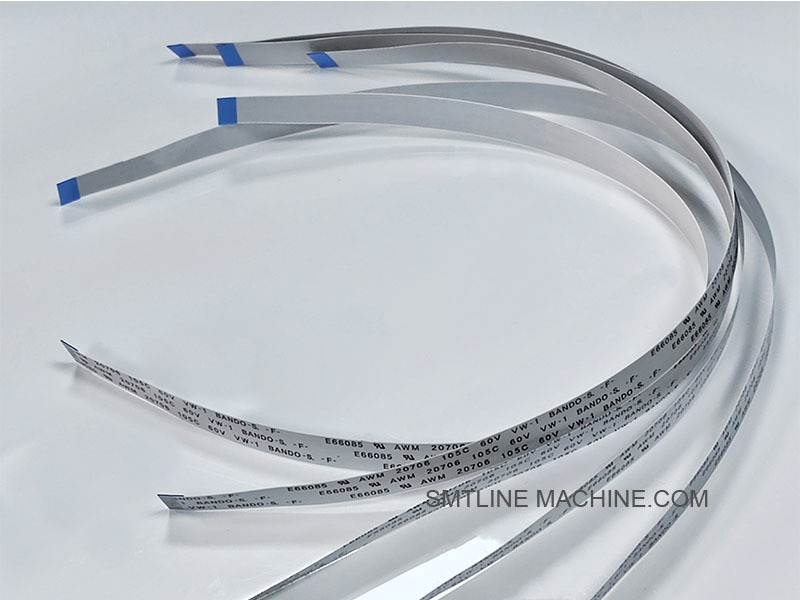

FUJI XH01230 NXT Cabo de câmara IPS com cabeça de trabalho

Resumo

O FUJI XH01230 é um cabo de sinal de câmera especializado projetado para o IPS (Sistema de Processamento de Imagem) dentro da cabeça de trabalho das máquinas SMT da série FUJI NXT.Conecta o módulo interno da câmara IPS ao controlador principal ou placa de processamento de imagem, assegurando uma transmissão rápida e fiável de dados de imagem para o reconhecimento de componentes de alta precisão.

Características fundamentais

Compatível com as plataformas FUJI NXT I / II / III
Conecta a câmara de visão IPS no interior da cabeça de trabalho ao comando/placa principal
Suporta transmissão de sinal de imagem de alta velocidade e baixa latência
Projeto blindado e durável para redução do ruído e fiabilidade mecânica
Flexível e concebido para utilização em ambientes robóticos de grande movimento

Aplicações

Utilizado no interior de cabeças de trabalho NXT, tais como H08M, H12HS, V12, ND12A, etc. (a compatibilidade do modelo de cabeça deve ser confirmada)
Instalado entre a câmara IPS montada na cabeça e a placa interna de processamento de sinal
Para uso interno apenas, não para ligações externas

Especificações típicas

Informações sobre a embalagem

Incluído: 1 × XH01230 IPS Camera Cable
Vem com o rótulo original da peça FUJI e o código de localização
Opcional: Outros cabos de câmara disponíveis para diferentes modelos ou comprimentos de cabeça

Resumo

O cabo de câmera FUJI XH01230 IPS é um componente de missão crítica do sistema de processamento de imagem da cabeça de trabalho NXT.Permite transferência rápida e estável de dados de imagem da câmera IPS para o sistema de controloA sua protecção robusta e a sua construção flexível tornam-na ideal para utilização em cabeças de pick-and-place de alta velocidade.

Acessórios relacionados Cable de câmara FUJI XH01230 IPS

Acessórios relacionados com a manutenção

Notas de compatibilidade

O XH01230 é tipicamente projetado para cabeças de trabalho específicas da série NXT.
Não são intercambiáveis com os cabos mais antigos da câmara da cabeça NXT H04 ou H08 a menos que sejam explicitamente combinados.
Assegurar que as versões do módulo IPS e da placa da câmara suportam o tipo de conector e o formato do sinal.

Números de peças relacionadas Cable de câmara FUJI XH01230

Notas

O XH01230 é o cabo padrão para cabeças específicas como H12HS, V12 ou ND36A.
Os números das peças da série 2AGKHA referem-se aos principais painéis de visão que interagem com a câmara.
Os cabos alternativos (por exemplo, XH01391) podem diferir em comprimento, tipo de conector ou blindagem, pelo que a compatibilidade deve ser verificada antes da substituição.

Guia de perguntas frequentes FUJI XH01230 NXT Cabo de câmera IPS de cabeça de trabalho

Informações gerais

P1: Para que é usado o cabo FUJI XH01230?

A:
O XH01230 é um cabo de câmera IPS (Image Processing System) dedicado usado em cabeças de colocação SMT da série FUJI NXT.Transmite dados de imagem de alta velocidade do módulo de câmera interna para a placa de processamento, apoiando o reconhecimento e o alinhamento dos componentes visuais.

P2: Que máquinas e cabeças são compatíveis com este cabo?

A:

Compatível com as plataformas FUJI NXT I / II / III
Tipicamente utilizados em cabeças como H12HS, V12, ND12A, ND36A
Não destinado a modelos de cabeças mais antigos, como o H04/H08, salvo especificação em contrário

Funcionalidade e funcionamento

P3: Que papel desempenha este cabo no funcionamento da máquina?

A:
Proporciona uma ligação crítica de dados entre a câmara IPS e a placa de processamento de visão, permitindo à máquina analisar posições de componentes, orientações,e formas em tempo real para operações de seleção e colocação precisas.

P4: Este cabo é intercambiável com outros?

A:
Não. Embora outros cabos (por exemplo, XH01391 ou XH01231) possam parecer semelhantes, eles diferem em comprimento, layout do conector ou compatibilidade da cabeça.

Instalação e manutenção

P5: Onde está instalado o cabo?

A:
É encaminhado internamente dentro da cabeça de trabalho NXT, conectando o módulo da câmera IPS (geralmente perto do bocal ou da unidade da lente) ao PCB de processamento de imagem ou placa de sinal dentro da cabeça.

P6: O cabo requer calibração após a substituição?

A:
No entanto, o alinhamento da cabeça e a calibração da visão podem ser necessários se aparecerem anomalias visuais após a substituição.

P7: Qual é a expectativa de vida útil deste cabo?

A:
Projetado para milhões de ciclos de flexão dinâmica, o cabo normalmente pode durar vários anos em condições normais de operação.

Resolução de problemas

Partes relacionadas

Melhores práticas

Use apenas peças FUJI originais para evitar interferências no sinal ou desajustes nos conectores
Não dobre ou aperte o cabo durante a instalação
Inspeccionar periodicamente os cabos em ambientes de grande utilização
Mantenha os conectores limpos, secos e livres de corrosão

Resumo

O cabo de câmera FUJI XH01230 IPS é um componente chave para a transferência de imagem de alta velocidade em cabeças FUJI NXT.Ao substituir ou manter este cabo, siga sempre as diretrizes de manuseio da FUJI para evitar problemas de processamento de cabeça ou imagem.
