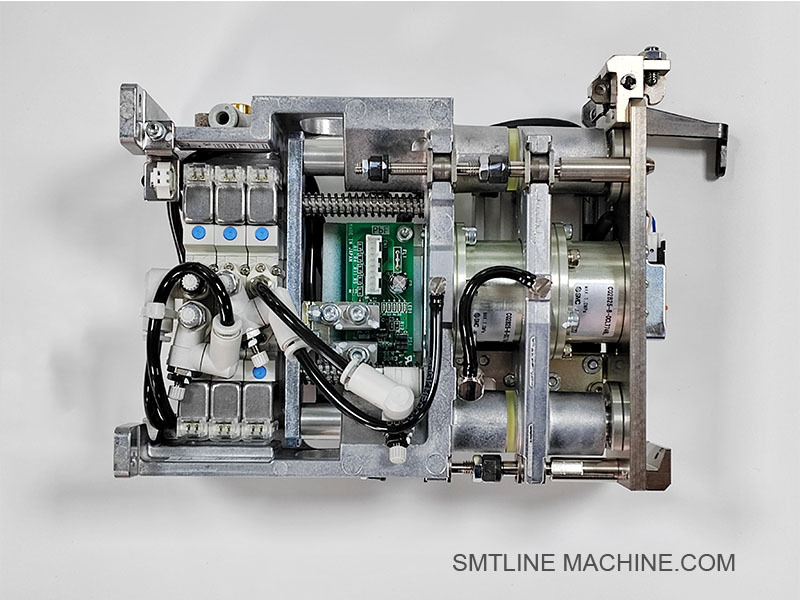

FUJI NXT Estação completa de troca de bocal UL03400 SMT Peças sobressalentes da máquina
-
Destacar
UL03400 Peças sobressalentes de máquinas SMT
,Estação de troca de bicos FUJI NXT
,UL03400 Estação de troca de bocal
-
MarcaFUJI
-
ModeloFUJIUL03400 Estação completa de troca de bicos NXT
-
capacidade1009
-
Peso do montador0,79KG
-
Tamanho do montador56
-
fornecedorCNSMT
-
CondiçãoNovo
-
Lugar de origemJapão
-
MarcaFUJI
-
CertificaçãoYAMAHA Vibration Vibration Fit YV YS
-
Número do modeloFUJIUL03400 Estação completa de troca de bicos NXT
-
Quantidade de ordem mínima1
-
PreçoNegociável
-
Detalhes da embalagemCaixa de madeira
-
Tempo de entrega1-2 dias úteis
-
Termos de pagamentoT/T, Western Union, Paypal
-
Habilidade da fonte10pcs/dia
FUJI NXT Estação completa de troca de bocal UL03400 SMT Peças sobressalentes da máquina
FUJIUL03400 NXT estação completa de troca de bocal
A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida
FUJI UL03400 NXT Estação completa de troca de bocal
Resumo
A FUJI UL03400 é uma estação completa de troca de bocal concebida para utilização em máquinas de colocação SMT da série FUJI NXT.e gestão dos bicos utilizados em cabeças de trabalho de alta velocidade (eEste componente desempenha um papel fundamental na garantia de uma produção ininterrupta e flexível com transições rápidas entre os tipos de bocal.
Características fundamentais
Substituição automática do bico sem intervenção manual
Banco de bolas integrado para armazenamento de vários tipos de bolas
Suporta vários tamanhos e tipos de bocal (por exemplo, de 0,4 mm a 7,0 mm)
Com um comprimento superior a 50 mm, mas não superior a 150 mm
Funciona em sincronia com o software de controle da FUJI para gestão inteligente de bocal
Aplicações
Compatível com as plataformas FUJI NXT I, II, III e IV
Utilizados em linhas de produção com frequentes trocas de produtos ou montagem de componentes de vários tipos
Ideal para cabeças como V12, H08, H12, H24 e H24S
Especificações técnicas (típicas)
| Parâmetro | Especificações |
| Número da parte | UL03400 |
| Tipos de bocal suportados | 3xx, 5xx, 7xx, 1xxx e tipos personalizados |
| Capacidade de armazenamento | Normalmente 6 ∼ 12 bicos (variam de acordo com a configuração) |
| Posição de montagem | Fixado no interior do módulo NXT |
| Interface de operação | Controlado através do software do sistema NXT |
| Requisito de manutenção | Baixo (limpeza, calibração ocasional do sensor) |
Vantagens do produto
Permite mudanças rápidas de bocal para trabalhos com vários componentes
Minimiza o tempo de inatividade e maximiza a eficiência da colocação
Reduz o manuseio manual, minimizando a contaminação ou danos dos bicos
Totalmente integrado com rastreamento da vida útil do bico e prevenção de erros
Componentes relacionados
| Componente | Número da parte | Descrição |
| Unidade de banco de bocal | XM02345 / XM02160 | Detém bicos de reserva para troca |
| Mecanismo de captação/caída do bico | XM02400 | Interface mecânica com bicos de cabeça |
| Sensor de detecção (presença/alinhamento) | Classificação dos instrumentos de dívida | Confirma a posição correta do bico |
| Sistema de visão IPS (para alinhamento) | 2AGKHA000402 | Verifica a integridade do bico após a captação |
| Cabo de comunicação | XH01230 / XH01370 | Conecta a estação de troca à unidade de controlo |
Acessórios relacionados FUJI UL03400 Estação de troca de bocal
| Nome do componente | Número da peça (exemplo) | Descrição |
| Banco de bocal / montagem da bandeja | XM02345 / XM02160 | Manter os bicos sobressalentes em espaços designados para troca automática |
| Mecanismo de captação/caída do bico | XM02400 | Manuseia mecânica da colocação e remoção do bocal da cabeça de trabalho |
| Sensor de presença do bico | Classificação dos instrumentos de dívida | Detecta se um bocal está presente na fenda da bandeja ou na cabeça |
| Placa de orientação do posicionamento do bico | XM02093 / XM02281 | Assegura um alinhamento preciso entre o banco da cabeça e do bico |
| PCB de controlo de sensores | XK04210 | Interface com sensores e envia sinais para o sistema principal |
| Cabo de comunicação / arnês | XH01230 / XH01320 | Conecta a estação de bocal ao controlador para transferência de energia e dados |
| Quadro de montagem / suporte | XM02700 | Suporte estrutural para fixação da estação no interior do módulo NXT |
| Montagem da pinça do bico | XM02690 | Mecanismo que segura o bico durante a captação e colocação |
| Sensor de detecção de identificação do bico | O valor da posição em risco deve ser calculado de acordo com o método de cálculo da posição em risco. | Unidade opcional para ler o ID do bico ou digitar automaticamente |
Acessórios opcionais / peças sobressalentes
| Acessórios | Função |
| Cobertura do tabuleiro do bico antiestático | Protege os bicos de poeira e descarga estática |
| Ferramenta de limpeza da bandeja do bico | Para limpeza dos bolsos da bandeja do bico para assegurar uma troca suave |
| Painel LED de diagnóstico | Indica o estado e os erros de troca (se estiver equipado) |
Guia de perguntas frequentes FUJI UL03400 NXT Estação completa de troca de bocal
Informações gerais
P1: Para que é utilizada a estação de troca de bocal FUJI UL03400?
A: A UL03400 é uma unidade de troca de bocal totalmente automatizada instalada em máquinas SMT FUJI NXT.H24) para recolher e devolver automaticamente os bicos durante a produção, permitindo mudanças rápidas entre diferentes tipos de bocal sem intervenção do operador.
Q2: Quais máquinas FUJI suportam a UL03400?
A:
Máquinas da série FUJI NXT I, II, III e IV
Comumente utilizados com cabeças de trabalho H08, H12, H24 e V12
Requer software de máquina para suportar o gerenciamento de bocal
Funcionalidade e características
P3: Quantos bicos pode conter?
A:
Normalmente suporta de 6 a 12 bicos, dependendo da configuração da bandeja e do tipo de cabeça.
Q4: Como funciona o processo de troca?
A:
1A cabeça alinha-se com o banco do bico.
2. O bico é despejado ou recolhido com o mecanismo de pinça do bico.
3Os sensores confirmam a presença e o posicionamento correto da bocal.
4A máquina regista a identificação do bocal e continua a produção sem problemas.
P5: É suportado o reconhecimento de bocal?
A:
Sim, sensores opcionais ou sistemas de visão podem verificar a presença, o tipo e o alinhamento do bico.
Manutenção e solução de problemas
Q6: Que tipo de manutenção é necessária para a UL03400?
A:
Limpeza regular das ranhuras dos bicos para evitar a sua colocação errada
Verificação dos sensores (presença/posição)
Inspecções de ligação de cabos
Recalibração periódica do alinhamento da bandeja
Q7: Quais são os sinais comuns de falha?
| Sintoma | Possível causa | Ação sugerida |
| Nojo não recolhido | Taça suja ou desalinhada | Limpeza e recalibração da bandeja do bico |
| Alarme de "nozzle não presente" | Sensor de presença defeituoso ou desconexão | Verificação e ensaio de cablagem dos sensores |
| Instalação incorrecta do bico | Posição errada da bandeja ou falha de leitura do ID | Verificar o mapeamento da bandeja e a calibração do sensor |
| Tempo de troca lento | Fricção no mecanismo de captação | Lubrificar ou inspecionar as peças da pinça |
Componentes relacionados
| Componente | Número da peça (exemplo) | Função |
| Banco de bandeja do bico | XM02345 / XM02160 | Contém bocas de reposição para troca de cabeças |
| Unidade de pinça de bocal | XM02690 | Fixa mecânicamente o bico |
| Sensor de detecção de presença | Classificação dos instrumentos de dívida | Confirma que o bico está no lugar. |
| Painel de processamento da visão | 2AGKHA000402 | Utilizado para verificações de bocas baseadas em imagem (opcional) |
| Armadilha de cabos | XH01230 / XH01370 | Transmissão de potência e sinal |
Melhores práticas
Sempre use bicos e bandejas originais da FUJI para garantir o ajuste
Limpe as fechaduras do bico com lençóis sem ar e sem pêlos semanalmente
Acompanhar o desgaste do bico utilizando ferramentas de monitorização do sistema
Assegurar o mapeamento adequado da bandeja e a calibração da cabeça após as alterações de peças
Não mova manualmente a bandeja do bico enquanto estiver ligada
