FUJI NXT MARK Câmera UG00300 Peças de Reposição para Máquina SMT
-
Destacar

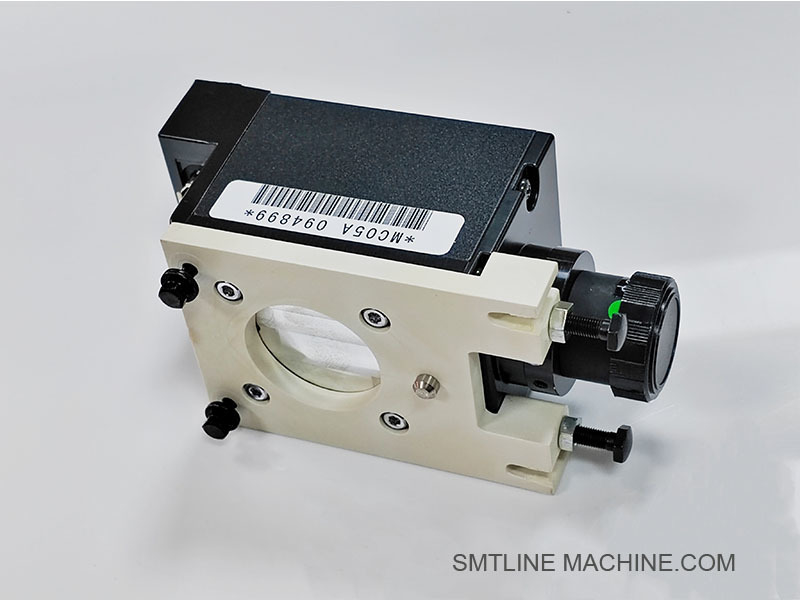

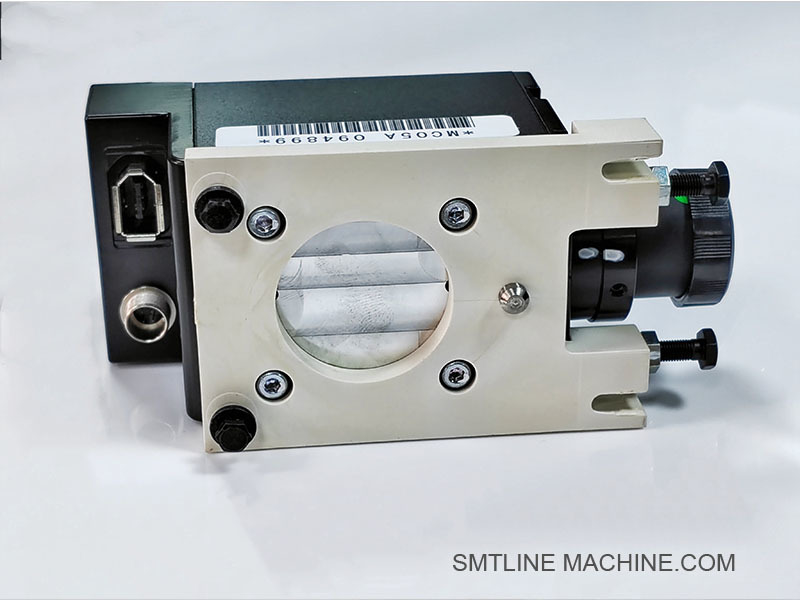

Câmera FUJI NXT MARK
,UG00300 Câmera de marcação
,Peças de Reposição para Máquina SMT UG00300
-
MarcaFUJI
-
ModeloFUJI UG00300 Câmera NXT MARK
-
capacidade1009
-
Peso do montador0,79KG
-
Tamanho do montador56
-
fornecedorCNSMT
-
condiçãoNovos
-
Lugar de origemJapão
-
MarcaFUJI
-
CertificaçãoYAMAHA Vibration Vibration Fit YV YS
-
Número do modeloFUJI UG00300 Câmera NXT MARK
-
Quantidade de ordem mínima1
-
PreçoNegociável
-
Detalhes da embalagemCaixa de madeira
-
Tempo de entrega1-2 dias úteis
-
Termos de pagamentoT/T, Western Union, Paypal
-
Habilidade da fonte10pcs/dia
FUJI NXT MARK Câmera UG00300 Peças de Reposição para Máquina SMT
FUJI UG00300 NXT MARK câmara
A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida
Câmera FUJI UG00300
Resumo
O FUJI UG00300 é um módulo de câmara MARK de alta resolução concebido para utilização em máquinas de colocação SMT da série FUJI NXT. É responsável pela detecção precisa de marcas fiduciárias em PCB,permitindo um alinhamento preciso das placas durante o processo de colocação dos componentes.
Características fundamentais
Reconhecimento fiduciário de alta precisão para um registo preciso dos PCB
Sensor CMOS de alta resolução garante captura de imagem nítida e confiável
Sistema de iluminação LED integrado para a iluminação constante dos fiduciais
Optimizado para operação de alta velocidade em ambientes SMT totalmente automatizados
Integra-se perfeitamente com o sistema de processamento e alinhamento de visão da FUJI
Aplicações
Compatível com as plataformas FUJI NXT I, II, III e IV
Utilizado para detecção de marca fiduciária para corrigir o deslocamento e rotação do PCB
Essencial para a colocação de alta precisão na montagem multi-placa e de passo fino
Especificações técnicas (típicas)
| Parâmetro | Especificações |
| Número da parte | UG00300 |
| Tipo de câmara | Câmara MARK de varredura de área |
| Tipo de sensor | CMOS |
| Resolução | Alta resolução (padrão FUJI) |
| Interface | Integrado com o sistema de controlo NXT |
| Iluminação | Luz de anel LED incorporada (branco/vermelho) |
| Localização de montagem | Dentro do módulo NXT, normalmente perto do trilho |
| Modo de funcionamento | Captação fiduciária automática durante a carga |
Benefícios
Assegura um alinhamento preciso da placa antes de cada ciclo de colocação
Suporta processamento de PCB de alta velocidade sem perda de precisão
Reduz a necessidade de correção manual ou erros de configuração fiduciária
Projeto de longa duração com necessidades mínimas de manutenção
Componentes relacionados
| Componente | Número da peça (exemplo) | Descrição |
| Módulo de câmara MARK | UG00300 | Câmara principal para detecção fiduciária |
| Arnês de cabo de câmara | XH01191 / XH01230 | Conecta a câmara à placa de processamento de visão |
| Fonte de luz LED | XM01960 / XM02070 | Fornece luz para o reconhecimento fiduciário |
| Painel de processamento da visão | 2AGKHA000402 | Processar imagem da câmera MARK |
| Suporte de montagem | XM02570 | Fixa a câmara na posição fixa |
Acessórios Relacionados FUJI UG00300 NXT MARK Camera
| Nome do componente | Número da peça (exemplo) | Função / Descrição |
| Cabo de câmara MARK | XH01191 / XH01230 | Transmite dados de imagem e potência entre a câmera MARK e a placa de controle |
| Painel de processamento da visão | 2AGKHA000402 | Processar dados de imagem da câmera MARK e fornecer feedback de alinhamento |
| Unidade de iluminação LED | XM01960 / XM02070 | Fornece uma iluminação consistente para aumentar a visibilidade das marcas fiduciárias |
| Suporte de montagem da câmara | XM02570 / XM02710 | Segura a câmara MARK dentro da máquina NXT |
| Placa de referência fiduciária | XM02800 (opcional) | Utilizado para calibração de câmaras e testes de alinhamento de detecção fiduciária |
| Lente difusora de luz | XM02190 | Melhora a uniformidade da iluminação para a digitalização fiduciária |
| Ventilador de refrigeração da câmara | XH01431 | Evitar o sobreaquecimento da câmara e da óptica circundante (se aplicável) |
| PCB de comutação de câmera com bocal | XK04200 / XK04150 | Coordenar a comutação de sinais entre diferentes sistemas de visão (opcional) |
Opcional / Partes de apoio
| Ponto | Função |
| Escudo EMI para módulo de câmera | Protege o sinal de imagem contra interferências elétricas |
| Instalação de calibração (ferramenta) ** | Utilizado para o alinhamento preciso e manutenção do sistema MARK |
| Cobertura de Lente de Substituição** | Protege a lente da poeira e da contaminação |
FUJI UG00300 MARK Câmera Numeros de peças relacionadas
| Componente | Número da parte | Descrição |
| Unidade de câmara MARK | UG00300 | Câmara principal de reconhecimento fiduciário de alta resolução |
| Arnês de cabo de visão | XH01191 / XH01230 | Conecta a câmara MARK à placa de processamento de visão |
| PCB de processamento de visão | 2AGKHA000402 | Placas de processamento de imagem para todos os sistemas de câmaras IPS e MARK |
| Unidade de iluminação LED | XM01960 / XM02070 | Fornece iluminação para detecção fiduciária |
| Suporte de montagem da câmara | XM02570 / XM02710 | Suporte estrutural para fixação da câmara no interior do módulo |
| Lente difusora de luz (se utilizada) | XM02190 | Distribui a luz LED uniformemente na superfície do PCB |
| Ventilador de arrefecimento para módulo de câmera | XH01431 | Previne o sobreaquecimento durante a operação de visão contínua |
| Mudança de PCB (opcional) | XK04200 / XK04150 | Interruptores entre bocal e câmaras MARK no sistema de visão |
| Capela/Escudo da câmara | XM02280 | Cobrir e proteger o módulo da câmara MARK |
Estes números de peças podem variar ligeiramente dependendo da geração NXT (I/II/III/IV) e configuração da câmera.
Guia de FAQ FUJI UG00300 NXT MARK Câmera
Informações gerais
P1: O que é a câmera FUJI UG00300 MARK?
R: O FUJI UG00300 é um módulo de câmera de reconhecimento de MARCA utilizado nas máquinas FUJI NXT para detectar marcas fiduciárias (pontos de referência) em placas de circuito impresso (PCBs).Estas marcas são usadas para alinhar o PCB corretamente antes da colocação do componente.
P2: Que máquinas FUJI usam esta câmera?
A: O UG00300 é compatível com:
Plataformas FUJI NXT I, II, III e IV
Módulos que exigem detecção fiduciária automática para o alinhamento de PCB
Funcionalidade e características
P3: O que faz a câmara MARK durante a operação?
A:
Captura imagens de alta resolução de marcas fiduciárias no PCB
Envia a imagem para a placa de processamento de visão para análise
Ajuda a corrigir qualquer deslocamento X / Y ou rotação da placa
Assegura que os componentes são colocados com alta precisão
P4: Inclui iluminação?
A: Sim. A câmera inclui iluminação LED incorporada (normalmente branca ou vermelha), otimizada para contraste em vários acabamentos de superfície de PCB (por exemplo, cobre, fosco, brilhante).
Manutenção e solução de problemas
P5: Como devo manter a câmera UG00300?
A:
Mantenha a lente e a tampa da luz limpas usando lenços não abrasivos
Inspecionar os cabos (XH01191 / XH01230) para desgaste ou desconexão
Verificação da presença de poeira ou resíduos nas janelas fiduciais ou na superfície do PCB
Calibrar a câmera conforme necessário durante os ciclos de manutenção da máquina
P6: Quais são os sinais de problemas com a câmara?
| Emissão | Possível causa | Ação recomendada |
| A câmara não detecta fiduciários. | Lente suja ou iluminação fraca | Limpeza da lente/luz, inspecção da unidade LED |
| Erros de alinhamento da placa | Placa de processamento ou sensor defeituosos | Verificar 2AGKHA000402 quadro de visão |
| Imagem borrada ou distorcida | Câmera desalinhada ou danificada | Recalibrar ou substituir o módulo da câmara |
| Nenhuma imagem capturada | Falha do cabo ou da câmara desconectados | Cableiros de verificação (XH01191/XH01230) e de substituição |
Componentes relacionados
| Componente | Número da parte | Função |
| Módulo de câmara MARK | UG00300 | Captura imagens fiduciárias para o alinhamento do conselho |
| PCB de processamento de visão | 2AGKHA000402 | Analisa imagem da câmara MARK |
| Unidade de iluminação LED | XM01960 / XM02070 | Garantir a visibilidade das marcas fiduciárias |
| Arnês de cabo de visão | XH01191 / XH01230 | Conecta a câmara MARK ao sistema de controlo |
| Suporte de montagem | XM02570 / XM02710 | Segura o módulo da câmara dentro da máquina NXT |
Melhores práticas
Realizar limpezas regulares e verificações visuais
Usar placas de calibração especificadas pela FUJI para testar o reconhecimento fiduciário
Evite tocar na lente com as mãos nuas
Não aplicar força excessiva durante a instalação ou remoção do módulo
Substitua imediatamente os cabos ou fontes de luz defeituosos
Podemos fazer por si:
1Nós fornecemos uma solução SMT completa para você.
2Fornecemos tecnologia básica com os nossos equipamentos.
3Nós fornecemos o serviço técnico mais profissional
4Temos uma rica experiência na instalação da fábrica SMT.
5Podemos resolver qualquer questão sobre SMT.
Contacto:
CNSMT Electronics Equipment Co.,LTD
E-mail: info@smtlinemachine.com
www.smtlinemachine.com
Mb/whatsapp/wechat: +8613537875415
O que é isso?
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
