IC de Vidro de Calibração FUJI AA7SA00 de Alta Precisão para Equipamentos SMT

FUJIHBC IC de vidro de calibração AA7SA00

A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida


Introdução ao produto

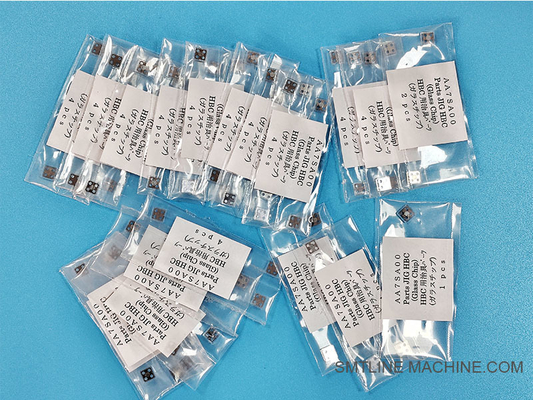

FUJI AA7SA00 IC de vidro de calibração HBC

Resumo

O IC de vidro de calibração FUJI HBC (AA7SA00) é um padrão de referência de vidro de precisão usado em processos de calibração de feixe de cabeça (HBC) para sistemas de colocação FUJI SMT.Funciona como uma ferramenta de referência crítica para a calibração óptica e o alinhamento dos sistemas de visão, assegurando que a câmara e os algoritmos de reconhecimento da máquina mantêm uma elevada precisão de posição e repetibilidade.

Este vidro de calibração simula um componente (pacote IC) com marcas ou padrões fiduciais gravados, permitindo que o sistema compare a sua precisão de reconhecimento com uma referência geométrica conhecida.

Características fundamentais

Padrões gravados com alta precisão
O vidro é incorporado com marcas de referência a nível de micrômetros utilizadas para verificar ou corrigir a calibração da visão artificial.

Claridade óptica e estabilidade
Feito de vidro óptico de alta pureza, resistente a distorções, arranhões e alterações de temperatura.

Utilizado em unidades de calibração de HBC
Especificamente compatível com as unidades FUJI HBC para tarefas de alinhamento do bico e da cabeça.

Reutilizável e durável
Projetados para utilização repetida sem degradação da qualidade de calibração.

Especificações técnicas

Aplicações

Calibração de sistemas de reconhecimento óptico (deslocamento da câmara, distorção, foco).
Alinhamento do movimento da cabeça de colocação e precisão de reconhecimento.
Verificação do mapeamento de coordenadas XY, Theta entre câmaras e eixos mecânicos.
Utilizado no sistema HBC (Calibração do Feixe de Cabeça) da FUJI.

Dicas de manuseio e manutenção

Manusear apenas com luvas ou pinças antiestáticas para evitar contaminação.
Limpe com pano óptico e álcool se houver manchas ou poeira.
Armazenar na caixa protetora original para evitar arranhões ou fragmentos.
Verificar regularmente se as marcas de referência estão intactas e visíveis.

Acessórios relacionados para o FUJI AA7SA00 ¢ IC de vidro de calibração HBC

Estes acessórios asseguram em conjunto a execução precisa, repetível e segura dos processos de calibração do sistema de visão e de alinhamento da cabeça utilizando o IC de vidro de calibração AA7SA00.

Números de peças relacionados para o FUJI AA7SA00 HBC Calibração de vidro IC

Nota: Os itens marcados como (exemplo) são números de peças representativos baseados em configurações de calibração FUJI típicas.AIMEX) e deve ser verificado no seu catálogo de peças FUJI ou através de um fornecedor autorizado.

Guia de perguntas frequentes FUJI AA7SA00 IC de vidro de calibração HBC

1O que é o FUJI AA7SA00?

Resposta:
O AA7SA00 é um circuito integrado de vidro de calibração usado no sistema de calibração de feixe de cabeça (HBC) da FUJI. Ele fornece uma referência visual precisa para calibrar e verificar a precisão dos sistemas de câmera,alinhamento do bico, e posicionamento da cabeça em máquinas de colocação SMT.

2Qual é a função do vidro de calibração?

Resposta:

Funciona como padrão de referência padrão para calibrar o sistema de reconhecimento de visão.
Assegura o alinhamento dos eixos X, Y e θ (rotação) entre o bico e os sistemas de câmara.
Ajuda a identificar e corrigir distorções da câmara, desvio e desvio do movimento da cabeça.
Utilizado durante a manutenção de rotina da máquina ou após a substituição mecânica de peças.

3Quais máquinas ou sistemas usam o AA7SA00?

Resposta:

FUJI NXT II, NXT III, AIMEX e outros modelos equipados com a unidade HBC (calibração do feixe de cabeça).
Compatível com máquinas que exijam visão de alta precisão e procedimentos de calibração da cabeça.

4Como é o vidro de calibração?

Resposta:
Trata-se de um pequeno vidro óptico retangular com padrões fiduciais gravados em nível de micrômetro que se assemelham a contornos, grades ou cruzamentos de pacotes de IC.Estes padrões são lidos pelo sistema de visão durante a calibração.

5. Como é utilizado o vidro de calibração AA7SA00?

Resposta:

Introduzido no suporte de vidro HBC ou na fixação da base.
O sistema de visão da máquina capta e compara a posição das marcas gravadas.
Os desvios são usados para corrigir automaticamente o mapeamento interno entre o bico, a câmera e as coordenadas de colocação.

6Quais são os sinais de que precisa de substituição?

Resposta:

Riscos, manchas ou aspas na superfície gravada.
Marcas fiduciais desbotadas ou pouco claras que afetam a precisão da calibração.
A inspeção visual revela rachaduras, resíduos ou contaminação.
Erros de calibração repetidos sem qualquer outro defeito mecânico.

7Como limpar e manter o vidro de calibração?

Resposta:

Use luvas antiestáticas ou pinças de plástico para evitar impressões digitais e ESD.
Limpe suavemente com álcool de qualidade óptica e pano ou cotonetes sem pêlos.
Armazenar na caixa antiestática original para evitar arranhões ou quebras.

8Que acessórios são utilizados com o AA7SA00?

9Com que frequência deve ser utilizado o vidro de calibração?

Resposta:

Durante a instalação ou deslocação da máquina
Após substituir a câmara, a cabeça ou o bico
Como parte da manutenção preventiva (mensal ou trimestral)
Quando a precisão da câmara ou do posicionamento se torna instável

10Onde comprar AA7SA00?

Resposta:

De distribuidores oficiais da FUJI ou fornecedores SMT certificados.
Não se esqueça de solicitar o número de peça original: AA7SA00 para garantir a compatibilidade e precisão.
