Valva solenoide de cabeça de trabalho FUJI H11352 V12 original para máquinas SMT

FUJIH11352 V12 válvula solenoide com cabeça de trabalho

A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida


Introdução ao produto

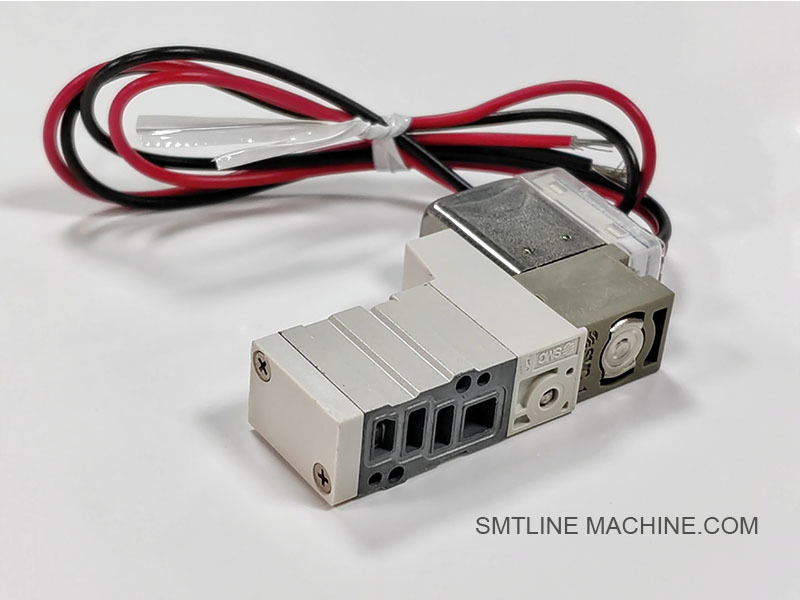

FUJI H11352 V12 Válvula solenoide de cabeça de trabalho

Resumo

A válvula FUJI H11352 é uma válvula solenoide acionada pneumaticamente projetada especificamente para a cabeça de trabalho V12 usada nas plataformas FUJI NXT e NXT II/III de tecnologia de montagem de superfície (SMT).Ele desempenha um papel crítico no controle do fluxo de ar comprimido que impulsiona várias funções da cabeça, como a captação do bico, liberação, e movimento do eixo Z.

Esta válvula compacta e altamente sensível está integrada no conjunto da cabeça V12, contribuindo para operações de colocação de componentes de alta velocidade e precisão.

Características fundamentais

Tempo de resposta rápido
Suporta ciclos de ação rápidos necessários para processos de colocação SMT de alta velocidade.

Design compacto e leve
Projetado para caber na estrutura confinada da cabeça de trabalho V12 sem adicionar peso significativo.

Controle do fluxo de ar
Dirige o ar comprimido para ativar os atuadores de controlo da sucção do bico, do movimento da cabeça ou dos interruptores internos de ar.

Compatibilidade específica da cabeça
Concebido exclusivamente para utilização no interior das cabeças de colocação FUJI V12.

Longa vida útil e fiabilidade
Construído para serviço contínuo em ambientes exigentes com milhões de ciclos de operação.

Especificações técnicas

Aplicações

Controle da sucção da bocal ON/OFF
Actuação do eixo Z ou de mini-cilindros internos
Parte do sistema de movimento por ar dentro da cabeça
Assegura a captação, colocação e liberação precisas dos componentes

Dicas de manutenção e manuseio

Assegurar o fornecimento de ar limpo e livre de umidade para evitar obstrução ou corrosão.
Verifique se há sinais de aderência, ruído ou accionamento lento.
Substituir durante a manutenção preventiva da cabeça se a capacidade de resposta diminuir.
Sempre siga os protocolos de manuseio do ESD e da sala limpa da FUJI durante a substituição.

Componentes relacionados

Acessórios relacionados para válvula de solenoide FUJI H11352 V12

Essas partes trabalham juntas para garantir o controle de ar preciso, a ação rápida e a estabilidade a longo prazo das funções pneumáticas da cabeça de trabalho do V12.

Números de peças relacionadas para válvula de solenoide FUJI H11352 V12

Nota: Os números de peças marcados com (exemplo) são frequentemente utilizados nos conjuntos de cabeças FUJI V12, mas podem variar consoante a versão do modelo ou a região.Verifique sempre com o catálogo oficial de peças da FUJI ou com o seu fornecedor de equipamentos.

Guia de perguntas frequentes FUJI H11352 V12 válvula solenoide de cabeça de trabalho

1O que é o FUJI H11352?

Resposta:
A válvula FUJI H11352 é uma válvula de solenoide pneumática instalada dentro da cabeça de trabalho V12 das máquinas de colocação FUJI NXT/NXT II/NXT III.Ele controla o fluxo de ar comprimido para vários atuadores internos dentro da cabeça, permitindo o controle preciso dos movimentos do bico, como sucção, liberação e movimento do eixo Z.

2O que faz esta válvula solenoide?

Resposta:
Ele liga/desliga eletricamente o ar para controlar as funções pneumáticas no interior da cabeça do V12, tais como:

Controle do vácuo da bocal (aspiração/libertação)
Acionamento do eixo Z (movimento para cima/para baixo do eixo do bico)
Movimento interno do cilindro para posicionamento ou comutação mecânica
A sua velocidade de comutação rápida garante uma colocação de alta velocidade fiável e repetível.

3Onde está localizado?

Resposta:
A válvula H11352 é montada dentro do conjunto da cabeça V12, geralmente perto do bloco de controle pneumático.

4Quais são os sintomas de uma válvula H11352 defeituosa?

Resposta:

O bico não pode pegar ou liberar componentes
Som de fuga de ar do interior da cabeça
Movimento lento ou inexistente do bico no eixo Z
Mensagens de erro relacionadas com falha da sucção ou com mau funcionamento da cabeça
Resposta irregular do ar ou pressão de vácuo fraca

5Como é mantido ou substituído?

Resposta:

Inspecionar a válvula durante os ciclos regulares de manutenção da cabeça
Verifique se há fugas de ar, acessórios soltos ou acionamento atrasado
Substitua a válvula se mostrar sinais de obstrução, resposta lenta ou falha elétrica
Utilize ferramentas seguras contra ESD e ar comprimido limpo e seco
Após a substituição, testar o movimento do bico e a sucção

6Qual é o requisito de pressão de ar?

Resposta:
As válvulas eletromagnéticas normalmente operam em condições de ar comprimido limpo e seco de 0,45 a 0,60 MPa.

7Pode ser substituído individualmente?

Resposta:
Sim, o H11352 pode ser substituído de forma independente sem retirar a cabeça completa.
Garanto-lhe:

Desligue o cabo de sinal e as linhas de ar.
Desvirar ou soltar a válvula do suporte de montagem
Reinstale usando peças originais compatíveis com FUJI e especificações de binário

8Que componentes funcionam com ele?

9O que causa a falha da válvula solenoide?

Resposta:

Fornecimento de ar contaminado (óleo, poeira, umidade)
Supervoltagem ou fiação quebrada no sinal de controlo
Fadiga excessiva do ciclo resultante da utilização prolongada
Manipulação inadequada durante a desmontagem ou limpeza da cabeça

10Com que frequência deve ser verificado?

Resposta:

Durante a manutenção programada da cabeça (normalmente de 3 a 6 meses, dependendo do volume de produção)
Imediatamente se ocorrer falha de sucção, erro da cabeça ou fuga de ar
Após uma renovação da cabeça ou limpeza do sistema de bocal

Notas de ordenação e compatibilidade

Confirme que o seu modelo de cabeça é V12 e não V8, V4, etc.
Sempre use peças originais FUJI para manter o desempenho e a integridade do vácuo
Número da peça de reposição: H11352
