FUJI H04S XK04860 H04SF Placa-mãe do cabeçote de trabalho Peças de reposição SMT

FUJIH04S XK04860 H04SF cabeça de trabalho porco-mãed
A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

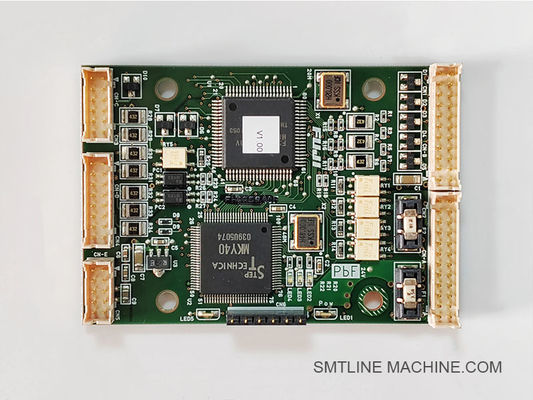

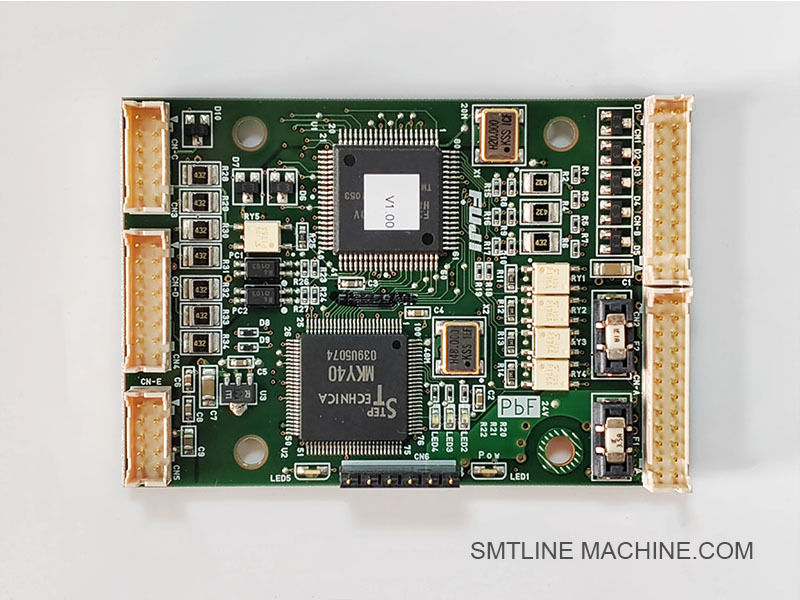

Introdução ao produto FUJIH04S XK04860 H04SF placa-mãe de cabeça de trabalho

Número da peça: XK04860
Modelo: cabeça de trabalho H04SF
Nome do componente: placa-mãe de cabeça de trabalho
Categoria: Eletrónica / Painel de controlo
Equipamento aplicável: Máquinas Fuji NXT / NXT II com cabeças H04SF

Descrição:

A placa-mãe XK04860 é a principal placa de controle usada na cabeça de trabalho Fuji H04SF, um modelo de cabeça compacto e de alta precisão projetado para montar pequenos componentes eletrônicos em alta velocidade.

Esta placa-mãe serve como o centro de processamento e roteamento de sinais para a cabeça de trabalho, gerenciando todas as operações essenciais, como o movimento do bico, comunicação do sistema de visão, detecção de vácuo,e controlo motorAssegura uma coordenação precisa entre os subsistemas mecânicos e electrónicos da cabeça.

Características principais:

Para uso na cabeça de trabalho H04SF
Funções da cabeça de comando: accionamento do bico, detecção de vácuo, controlo do eixo Z/R
Interfaces com o sistema de controlo da máquina e com a unidade de processamento da visão
Layout compacto e otimizado para processamento de sinal de alta velocidade
Conectores integrados para sensores, solenoides e codificadores

Aplicações típicas:

Operações de recolha e colocação SMT em linhas de produção de alta velocidade
Colocação de componentes utilizando cabeças H04SF nas plataformas NXT e NXT II
Coordenação em tempo real das tarefas mecânicas e visuais

Destaques técnicos:

PCB de alta velocidade com design multicamadas
Interfaces protegidas por ESD para entradas de sensores
Disponibilização dos componentes mistos de montagem superficial e de travagem
Circuitos integrados de protecção térmica e de condicionamento de sinal

Compatibilidade:

Totalmente compatível com as máquinas Fuji NXT / NXT II usando a cabeça de trabalho H04SF
Funciona com componentes associados, como a unidade de câmera, válvula solenoide e sensor de vácuo

Componentes conexos XK04860 H04SF placa-mãe de cabeça de trabalho

Estes componentes suportam coletivamente as funções eletromecânicas e ópticas da cabeça de trabalho H04SF e garantem um manuseio preciso dos componentes nas máquinas Fuji NXT/NXT II.

Números de peças conexas XK04860 H04SF placa-mãe de cabeça de trabalho

Guia de perguntas frequentes FUJIH04S XK04860 H04SF placa-mãe de cabeça de trabalho

Número da peça: XK04860
Nome do componente: placa-mãe de cabeça de trabalho H04SF
Modelo aplicável: Máquinas Fuji NXT / NXT II (com cabeça H04SF)
Categoria: PCB de controlo / Eletrónica

1Qual é a função da placa-mãe XK04860?

O XK04860 é o painel de controle principal dentro da cabeça de trabalho H04SF. Ele gerencia todas as funções internas da cabeça, incluindo:

Ação do bico
Controle do motor no eixo Z e no eixo R
Sensores de vácuo
Comunicação com o controlador principal e o sistema de visão da máquina

2Com que cabeça é esta parte compatível?

Especificamente concebidos para a cabeça de trabalho H04SF
Compatível com as plataformas Fuji NXT e NXT II usando cabeças H04SF

3Quais são os sinais de falha da placa-mãe?

Falha no movimento do bico
Perda da detecção de vácuo
Erros de comunicação da câmara ou do sensor
Cabeça não reconhecida pela máquina
Códigos de alarme da cabeça ou falha na inicialização da cabeça

4Como é diagnosticada a placa-mãe?

Use o diagnóstico da máquina Fuji para verificar a comunicação da cabeça.
Inspecção dos danos visíveis (marcas de queimaduras, conectores quebrados)
Teste de tensões e sinais com um multimetro ou osciloscópio (por um técnico qualificado)
Troca com uma placa de qualidade conhecida (se disponível) para verificação

5A placa-mãe pode ser substituída individualmente?

Sim, pode ser substituído separadamente da cabeça completa, mas:

A protecção estática (ESD) é essencial
Firmware/config pode exigir correspondência ou atualização
Pode ser necessário realinhamento ou recalibração após a instalação

6Que ferramentas e precauções são necessárias?

Ferramentas de segurança ESD e correia de aterragem
Motor de torque ou chave de fenda para parafusos internos
Espaço de trabalho limpo e sem estática
Conexão cuidadosa dos cabos utilizando arneses originais

7. Componentes relacionados a verificar ou substituir com a placa-mãe

8Instruções de armazenagem e manipulação

Armazenar em embalagens antiestáticas
Evitar dobras ou choques mecânicos
Não toque em componentes ou pinos de conector com as mãos nuas
