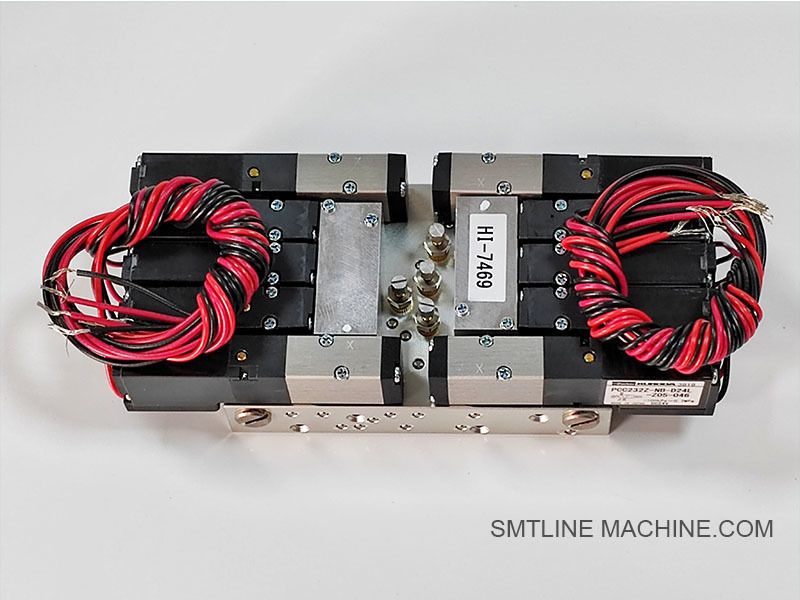

FUJI 2MGKHH014000 XB03123 H02 H02F válvula solenoide de vácuo de cabeça SMT Partes

FUJI 2MGKHH014000 XB03123 H02 Válvula solenóide de vácuo da cabeça H02F
Nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

Introdução do Produto – FUJI 2MGKHH014000 / XB03123 Válvula Solenóide de Vácuo (Cabeça H02 / H02F)

Números de Peça:

2MGKHH014000
XB03123 (código de peça alternativo ou vinculado)

Nome do Produto:

Válvula Solenóide de Vácuo – para Cabeça de Trabalho H02 / H02F

Categoria:

Componente de Controle Pneumático / Sistema de Vácuo

Modelos Aplicáveis:

Cabeças de Trabalho FUJI NXT H02 e H02F

Visão Geral do Produto

A FUJI 2MGKHH014000 (XB03123) é uma válvula solenóide de vácuo de precisão usada nas cabeças de trabalho H02 e H02F das máquinas de montagem em superfície da série FUJI NXT. Esta válvula controla o fluxo de vácuo liga/desliga para o bico de sucção durante as operações de pick-and-place. Desempenha um papel crucial para garantir a captação precisa de componentes, fixação segura e liberação oportuna.

Principais Características

Resposta de Alta Velocidade
Permite a comutação rápida do vácuo para a colocação de componentes em alta velocidade.

Controle de Vácuo Estável
Mantém o controle preciso sobre o tempo de sucção e a pressão do fluxo de ar.

Design Compacto e Durável
Projetado para integração apertada no módulo da cabeça, suportando ciclos contínuos.

Operação Confiável
Suporta milhares de operações por minuto sob os ciclos de trabalho da máquina FUJI NXT.

Aplicações

Controla o fluxo de vácuo para a unidade do bico nas cabeças H02 e H02F.
Garante o tempo preciso de captação e liberação durante a colocação SMT de alta velocidade.
Integrado no circuito pneumático interno da cabeça de trabalho.

Especificações (Típicas)

Tipo: Válvula solenóide normalmente fechada
Tensão de Operação: 24V DC (típico para sistemas de controle FUJI)
Tempo de Resposta: < 20 ms
Portas: 2 ou 3 dependendo da configuração do circuito
Montagem: Montado diretamente na base pneumática da cabeça H02/H02F
Material: Corpo de metal com vedações de alta durabilidade
Controle: Acionado via lógica do sistema de vácuo da máquina (via PCB da cabeça)

Notas de Instalação

Use com cabeças FUJI genuínas para garantir o ajuste mecânico e a integridade da vedação a vácuo.
Certifique-se de que as mangueiras de vácuo estejam devidamente conectadas e sem vazamentos.
A orientação da válvula e o alinhamento da junta são críticos para evitar problemas de desempenho.

Peças Típicas Relacionadas

Acessórios Relacionados – Válvula Solenóide de Vácuo FUJI 2MGKHH014000 / XB03123

Números de Peça Relacionados – Válvula Solenóide de Vácuo e Componentes FUJI 2MGKHH014000 / XB03123

Notas:

Use peças FUJI genuínas para manter a integridade do vácuo e o desempenho da máquina.
A substituição da vedação e a inspeção da tubulação são recomendadas durante a manutenção da válvula.
As conexões elétricas devem ser verificadas quanto a desgaste ou corrosão para evitar mau funcionamento da válvula.

Guia de Perguntas Frequentes – Válvula Solenóide de Vácuo FUJI 2MGKHH014000 / XB03123 H02/H02F

1. O que esta válvula solenóide faz?

Resposta:
A FUJI 2MGKHH014000 (também conhecida como XB03123) é uma válvula solenóide de vácuo que controla a comutação liga/desliga da sucção a vácuo para o bico nas cabeças de trabalho H02 e H02F. Ela permite que a cabeça pegue e solte componentes com tempo preciso durante as operações SMT.

2. Onde esta válvula é instalada?

Resposta:
Ela é montada dentro da cabeça de trabalho H02 ou H02F, normalmente no bloco pneumático ou perto da unidade do bico, e conectada via tubulação à fonte de vácuo e ao caminho do bico.

3. Quais cabeças de trabalho são compatíveis?

Resposta:

Cabeça de Trabalho H02
Cabeça de Trabalho H02F
Ambas usadas nas plataformas FUJI NXT I / II / III.

4. O que acontece se a válvula falhar?

Resposta:
A falha pode resultar em:

Incapacidade de pegar componentes
Componentes caindo prematuramente
Alarmes de vácuo ou códigos de erro de captação
Nível de vácuo instável ou queda de pressão durante a operação

5. Como posso saber se a válvula está com defeito?

Resposta:

Realize um teste de vácuo e ouça vazamentos audíveis
Use software de diagnóstico para monitorar o tempo de resposta do vácuo
Troque por uma válvula conhecida como boa para verificar a falha
Verifique se há sinais de bloqueio interno, falha da bobina ou atraso na resposta

6. Visão Geral Técnica

7. Quais peças estão associadas a esta válvula?

8. Como substituir a válvula?

Resposta:

1. Desligue a máquina e desconecte o fornecimento de ar.
2. Remova a cabeça de trabalho e acesse a montagem da válvula.
3. Desconecte a tubulação de vácuo e o conector elétrico.
4. Desaparafuse e substitua a válvula.
5. Reinstale a tubulação e recalibre o nível de vácuo, se necessário.

9. Dicas de Manutenção

Substitua a válvula durante a reconstrução programada da cabeça
Limpe a área circundante para evitar que detritos entrem nas portas da válvula
Inspecione o envelhecimento ou vazamentos da mangueira de vácuo
Verifique a resistência da bobina elétrica durante os diagnósticos

10. Esta válvula é vendida individualmente ou em kits?

Resposta:

Normalmente vendida individualmente
Pode ser incluída em kits pneumáticos de cabeça H02/H02F ou kits de manutenção
