FUJI 2MGKHH012400 Cabeça de trabalho H02H02F Parafuso do eixo Z Peças sobressalentes SMT

FUJI2MGKHH012400 Parafuso do eixo Z do cabeçote de trabalho H02H02F
Nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

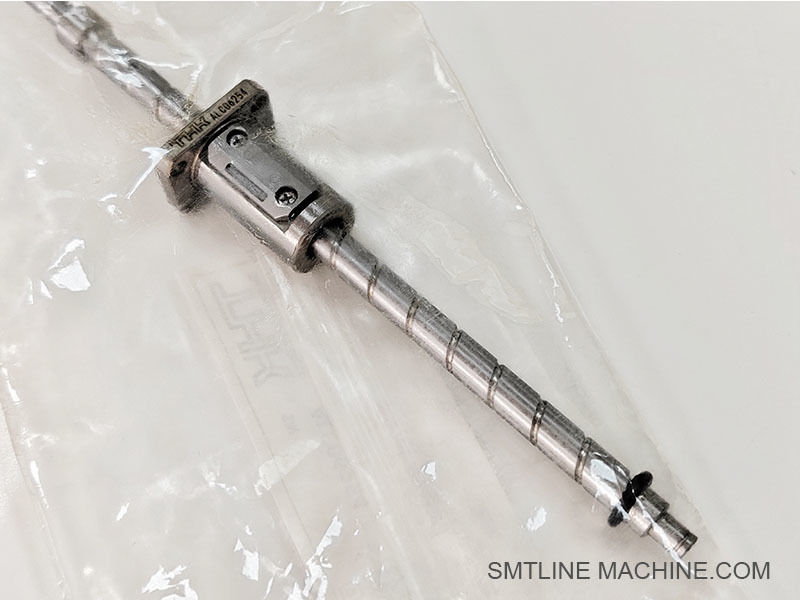

Introdução do Produto – Parafuso do Eixo Z FUJI 2MGKHH012400 (Cabeçote de Trabalho H02 / H02F)

Número da Peça:

2MGKHH012400

Nome do Produto:

Parafuso de Esfera / Parafuso de Avanço do Eixo Z

Categoria:

Componente de Transmissão Mecânica de Precisão

Modelos Aplicáveis:

Cabeçotes de Trabalho FUJI NXT H02 e H02F

Visão Geral do Produto

O FUJI 2MGKHH012400 é um parafuso do eixo Z de alta precisão, também conhecido como parafuso de esfera ou parafuso de avanço, usado nos cabeçotes de trabalho H02 e H02F das máquinas de colocação SMT FUJI NXT. É o principal elemento mecânico responsável por acionar o movimento para cima e para baixo (eixo Z) do eixo do bico.

Este componente converte o movimento rotacional do motor do eixo Z em movimento vertical linear, permitindo alturas precisas de captação de componentes e controle da força de colocação.

Principais Características

Parafuso de Esfera Usinado com Precisão
Fornece alta precisão e repetibilidade no posicionamento vertical.

Movimento Suave e de Baixo Atrito
Garante movimento de alta velocidade e sem vibrações para a unidade do bico do eixo Z.

Durável e Resistente ao Desgaste
Feito de aço liga de alta resistência, tratado termicamente para longa vida útil em operação contínua.

Suporta Ciclos de Eixo Z de Alta Velocidade
Projetado para lidar com as demandas de movimento rápido para cima/para baixo dos cabeçotes H02/H02F.

Especificações (Típicas)

Função no Sistema

Funciona em conjunto com:

Motor do eixo Z
Guias lineares
Suporte/eixo do bico
Encoder ou sensor para feedback da posição Z

Controla o curso vertical do bico para pegar componentes dos alimentadores e colocá-los na PCB com pressão controlada.

Sintomas Típicos de Falha

Irregularidades no curso do bico
Desalinhamento vertical na colocação
Ruído mecânico durante o movimento Z
Altura ou força de colocação imprecisas
Códigos de alarme relacionados ao feedback do eixo Z

Notas de Manutenção

Limpe e relubrifique o parafuso regularmente usando graxa aprovada pela FUJI (por exemplo, AA6PT00)
Inspecione quanto a folga, desgaste ou desalinhamento durante a manutenção do cabeçote
Sempre substitua por peças genuínas FUJI para melhor ajuste e desempenho

Acessórios Relacionados – Parafuso do Eixo Z FUJI 2MGKHH012400

Números de Peça Relacionados – Parafuso do Eixo Z FUJI 2MGKHH012400

Notas:

Ao substituir o parafuso do eixo Z, é altamente recomendável inspecionar ou substituir peças próximas, como rolamentos, acoplamentos e blocos de guia.
Use apenas peças genuínas FUJI para garantir precisão e confiabilidade.
Aplique graxa especificada pela FUJI regularmente para manter o desempenho e reduzir o desgaste.
Desalinhamento ou lubrificação inadequada podem levar à folga do parafuso, vibração ou erros de posicionamento do eixo Z.

Guia de Perguntas Frequentes – Parafuso do Eixo Z FUJI 2MGKHH012400 (Cabeçote de Trabalho H02 / H02F)

1. Qual é a função do parafuso do eixo Z FUJI 2MGKHH012400?

Resposta:
Esta peça é um parafuso de esfera de precisão que converte o movimento rotacional do motor do eixo Z em movimento vertical linear do suporte do bico. Ele permite que o cabeçote de trabalho mova os componentes para cima e para baixo durante o processo de pick-and-place.

2. Quais cabeçotes de trabalho usam este parafuso?

Resposta:
O parafuso é projetado para:

Cabeçote de Trabalho H02
Cabeçote de Trabalho H02F
Ambos fazem parte da série de máquinas FUJI NXT SMT.

3. Com quais componentes o parafuso do eixo Z trabalha?

4. Quais são os sinais de desgaste ou falha do parafuso?

Bico não se movendo para cima/para baixo corretamente
Movimento irregular ou ruidoso do eixo Z
Erros de altura do componente ou falhas de captação
Imprecisão de colocação aumentada
Alarmes relacionados ao eixo na máquina

5. Como faço para manter ou inspecionar o parafuso?

Limpe o parafuso de poeira e detritos regularmente
Lubrifique usando graxa recomendada pela FUJI (por exemplo, AA6PT00)
Inspecione quanto a sinais de desgaste, folga ou jogo
Substitua se o movimento se tornar irregular, ruidoso ou atrasado

6. O parafuso pode ser substituído independentemente?

Resposta:
Sim. Ele pode ser substituído durante a manutenção do cabeçote. No entanto, deve-se ter cuidado para:

Alinhar corretamente o parafuso e a guia
Substituir rolamentos ou vedações associados se estiverem desgastados
Certificar-se de que o alinhamento do acoplamento e do motor estão corretos
Calibrar o eixo Z após a instalação

7. Visão Geral Técnica

8. Números de Peça Relacionados

9. Preciso recalibrar após a substituição?

Resposta:
Sim. Após instalar um novo parafuso do eixo Z, é essencial recalibrar a faixa de deslocamento do eixo Z e verificar a precisão da altura de colocação usando os utilitários de alinhamento ou verificação do cabeçote da máquina.

10. Onde posso obter suporte ou substituições?

Resposta:

Através de distribuidores oficiais FUJI SMT
Ou provedores de serviços SMT certificados
Certifique-se de especificar o modelo exato do cabeçote (H02 ou H02F) e o número da peça original (2MGKHH012400) ao fazer o pedido.
