Visão Geral do Produto

Número da Peça: 2AGKHA014000
Modelo: AA66W00

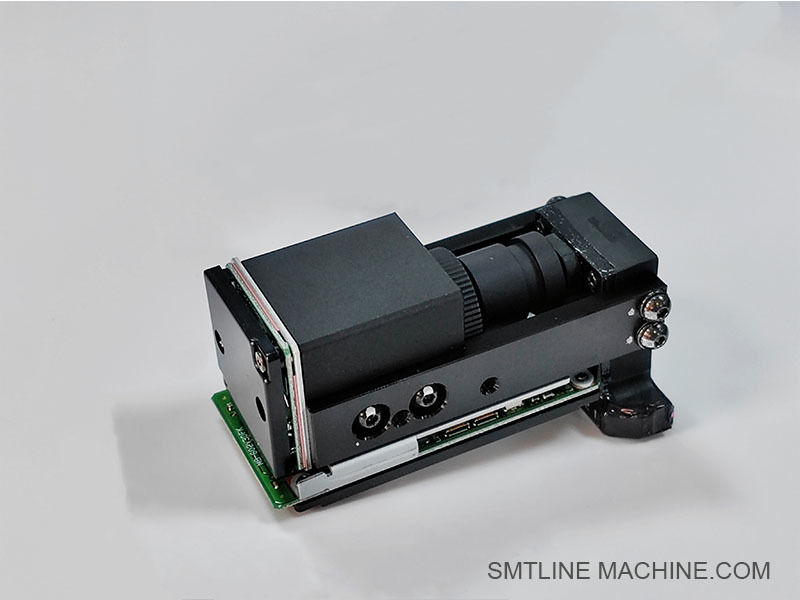

Nome do Componente: Câmera IPS (Sensor de Processamento de Imagem)
Máquina Aplicável: Série FUJI NXT — compatível com cabeças de trabalho V12 e H24
Função: Câmera do sistema de visão integrada na cabeça de trabalho para reconhecimento e calibração de posicionamento de componentes de alta velocidade e alta precisão.

Principais Características

1. Reconhecimento de Imagem de Alta Precisão
A câmera IPS captura imagens de alta resolução de componentes e posições de PCB durante a coleta e colocação, permitindo que o sistema determine a posição exata, orientação e alinhamento dos componentes antes da montagem.

2. Detecção de Postura Multi-Ângulo
Capaz de detectar a orientação dos componentes em vários ângulos — incluindo vistas laterais — para evitar colocações incorretas e garantir a consistência da qualidade.

3. Design Compacto e Leve
O módulo da câmera é leve e integrado diretamente na cabeça de trabalho (aproximadamente 2,5 kg no total para a cabeça), permitindo movimentos rápidos e controle preciso com inércia mecânica reduzida.

Especificações e Compatibilidade

Uso e Substituição

Esta peça é comumente substituída durante a manutenção regular ou se houver problemas com a captura de imagem, erros de alinhamento ou falha no reconhecimento de visão no processo de colocação.
A instalação requer calibração de alinhamento com o software da máquina.
É uma peça genuína da FUJI ou pode estar disponível através de fornecedores terceirizados como uma peça sobressalente compatível.

Resumo

A Câmera IPS FUJI AA66W00 (2AGKHA014000) é uma parte crítica da cabeça de trabalho V12 para a plataforma FUJI NXT SMT. Seu processamento de imagem de alta velocidade, reconhecimento multi-ângulo e integração compacta garantem a colocação precisa e confiável dos componentes, ajudando a melhorar o rendimento e a eficiência geral da produção.

Acessórios Relacionados para Câmera IPS FUJI AA66W00 (Cabeça V12)

Ferramentas e Acessórios Opcionais

Gabaritos / Dispositivos de Calibração – Usados durante a manutenção ou substituição da câmera IPS.
Módulo de Software de Alinhamento de Visão – Utilitários de software opcionais usados em sistemas FUJI NXT para ajuste de imagem IPS.
Cabos / Conectores – Cabos específicos de sinal ou alimentação da câmera (entre em contato com a FUJI ou o fornecedor para obter as especificações correspondentes).
Kit de Limpeza de Lentes do Sistema de Visão FUJI – Ferramentas antiestáticas e sem poeira para manter a qualidade da imagem.

Números de Peça Relacionados para Câmera IPS FUJI AA66W00 (Cabeça V12)

Esses números de peça podem variar ligeiramente dependendo da geração FUJI NXT específica (I/II/III) e da configuração da máquina.

Guia de Perguntas Frequentes

Nome do Produto: Câmera IPS FUJI

Modelo: AA66W00

Número da Peça: 2AGKHA014000

Usado em: Cabeça de Trabalho FUJI NXT V12 (também compatível com H24)

1. Qual é a função da câmera IPS AA66W00?

A câmera IPS (Sensor de Processamento de Imagem) é integrada na cabeça de trabalho V12. Sua função principal é:

Capturar imagens de alta resolução de componentes e almofadas de PCB.
Detectar a posição, orientação e inclinação dos componentes antes da colocação.
Auxiliar na correção do deslocamento de colocação para garantir alta precisão.

2. Onde a câmera está instalada?

A câmera IPS está embutida dentro da unidade da cabeça de trabalho V12, diretamente atrás do eixo do bico, voltada para baixo. Ela funciona em conjunto com a rotação da cabeça (eixo R) e os mecanismos de coleta de componentes.

3. Quais são os números de peça relacionados?

Algumas peças comumente associadas:

AA66W08 – Versão alternativa da câmera IPS.
2AGTHA009100 – Eixo do bico
2AGTHA005807 – Válvula mecânica
H11352 / H50844 – Válvula solenoide
H4897A – Rolamento para o eixo da cabeça
PM09NR4 – Motor do eixo R
GGAJ0403 / 3216 – Tablete branco de calibração (para calibração de visão IPS)

4. Quando a câmera IPS deve ser substituída?

Substitua ou faça a manutenção da câmera se:

O sistema de visão não conseguir reconhecer os componentes.
A precisão da colocação dos componentes se deteriorar.
Erros como “falha na captura de visão” ou “desalinhamento do ângulo do componente” aparecem com frequência.
A inspeção visual revela embaçamento da lente ou sujeira que não pode ser limpa.

5. A calibração é necessária após a substituição?

Sim. Após substituir a câmera IPS:

Realize o alinhamento e a calibração da cabeça usando as ferramentas de software FUJI.
Use tabletes brancos de calibração (por exemplo, 3216) para ajuste de visão.
Certifique-se da compatibilidade do firmware/software para a comunicação adequada da câmera.

6. AA66W00 pode ser substituído por AA66W08?

Sim, AA66W08 é uma versão compatível comumente usada. No entanto, sempre verifique a compatibilidade mecânica e de firmware com seu sistema NXT antes da substituição.

7. A câmera é usada tanto para coleta quanto para colocação?

Sim. Ela está envolvida em:

Digitalização pré-coleta para verificar a presença e prontidão do bico.
Inspeção pós-coleta para confirmar a orientação e o alinhamento dos componentes.
Ajuste pré-colocação para compensar qualquer deslocamento detectado.

8. A câmera IPS é compatível com H24 ou outras cabeças?

Embora seja projetada principalmente para a cabeça V12, módulos de câmera IPS semelhantes ou idênticos (por exemplo, AA66W08) podem ser compartilhados entre as cabeças H24 ou H12HSQ em plataformas NXT, dependendo da geração e configuração.

9. Há alguma manutenção necessária?

Limpe a lente regularmente usando uma ferramenta de limpeza livre de estática.
Certifique-se de que o ambiente de trabalho esteja livre de poeira.
Substitua as telas do filtro (por exemplo, 2EGTHA000202) para proteger a ótica da câmera.
