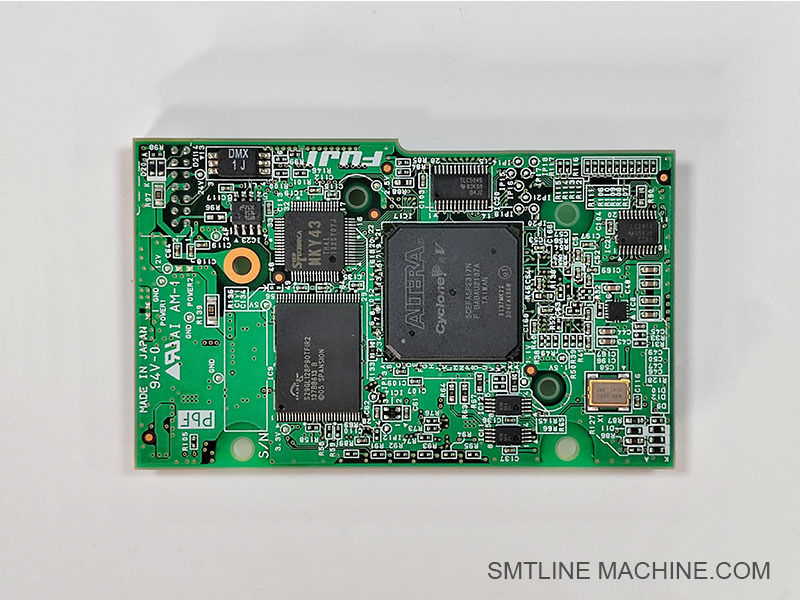

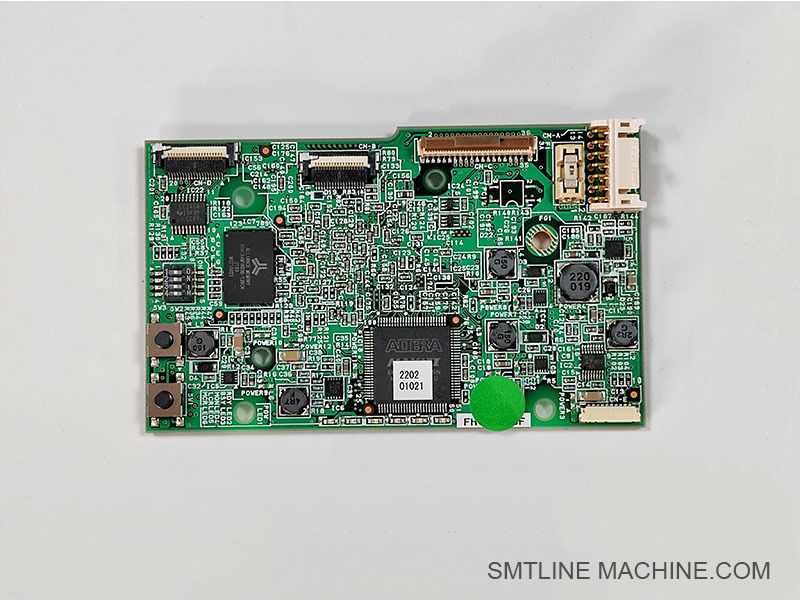

Placa-mãe da câmera IPS da cabeça de trabalho FUJI 2AGKHA012000 H24S

FUJI2AGKHA012000 H24S cabeça de trabalho placa-mãe de câmara IPS
A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

Visão geral do produto

Número da peça: 2AGKHA012000
Nome: placa-mãe da câmara IPS
Máquina: FUJI Série NXT H24S Colocação/cabeça de trabalho
Marca FUJI
Condição: Novo, certificado ISO/CE

Características e funções principais

placa-mãe de processamento de visão para a câmara IPS integrada (sensor de processamento de imagem).
Instala componentes essenciais sensores de imagem, processadores de câmaras, interfaces de alimentação e dados para detecção e monitorização da captação e colocação dos componentes

Especificações técnicas e pormenores

Origem: Japão / China (fabricado para as linhas FUJI NXT)
MOQ: 1 peça; tempo de entrega típico 1 ¢ 5 dias.
Certificações: normas ISO / CE.
Embalagem: Embalagem segura de acordo com os padrões FUJI/Yusheng ̇ papel, cartão ou caixa de madeira.

Aplicações

Serve como quadro de visão central na cabeça de trabalho H24S, permitindo o processamento de imagem em tempo real para alinhamento de componentes e precisão de colocação.
Interfaces com o módulo da câmara, sistemas mecânicos e o controlador principal para garantir operações de seleção e colocação suaves.

Informações de compra

Muitas vezes listado como “ placa-mãe de câmera IPS de cabeça de trabalho ” ou “ placa IPS H24S ” nos locais de fornecimento.
Os preços são negociáveis ̇ os fornecedores típicos indicam MOQ = 1 unidade.
Apoio ao pagamento através de T/T, L/C, PayPal, Western Union, etc.

Resumo

A placa-mãe da câmera IPS 2AGKHA012000 é uma peça sobressalente genuína da FUJI vital para a cabeça de trabalho H24S. Ela impulsiona as capacidades de visão essenciais para a colocação precisa de componentes nas plataformas FUJI NXT.Com especificações prontas para produção e disponibilidade rápidaÉ ideal para manutenção, reparações ou melhorias.

Números de peças conexas para o 2AGKHA012000 (Plataforma principal da câmara IPS H24S)

Notas:

Estas partes estão ligadas electricamente ou mecanicamente à placa principal da câmara IPS na cabeça de trabalho H24S.
Sempre confirme a compatibilidade com a sua geração exata de modelo NXT (I / II / III) e versão do firmware.
Ao substituir a placa-mãe IPS, é frequentemente necessária a calibração de câmaras emparelhadas (com AA66W00).

Acessórios relacionados para a FUJI 2AGKHA012000 (H24S IPS Camera Mainboard)

Notas:

Estes acessórios são fundamentais para a instalação, substituição, calibração e estabilidade a longo prazo do sistema IPS.
Algumas peças (por exemplo, cabos, filtros) são consumíveis e devem ser armazenadas para manutenção de rotina.
Quando a placa-mãe é substituída, a câmera e o bico são frequentemente recalibrados.

Guia de FAQ

Nome do produto: placa-mãe da câmara IPS

Número da peça: 2AGKHA012000

Utilizado em: FUJI Série NXT

1Qual é a função desta placa-mãe?

O 2AGKHA012000 é a placa de controlo principal da câmara IPS (Image Processing Sensor) instalada na cabeça de trabalho H24S.

Processamento de sinal de imagem
Comunicação com o sistema anfitrião
Gerenciamento de energia da câmara
Coordenação com o movimento da cabeça e com o funcionamento do bico

2Onde está instalado?

É instalado no interior da cabeça de trabalho H24S, directamente ligado à unidade de câmara IPS (por exemplo, AA66W00), controlador do eixo do bocal e válvulas de solenoide.Funciona como o cérebro para as tarefas de visão da câmara.

3. Quando a placa-mãe da câmara IPS deve ser substituída?

Pode ser necessário substituí- la se:

A câmara IPS não consegue captar imagens.
Ocorrem erros no sistema de visão, como “timeout da câmara” ou “falha na transmissão de dados”.
Componentes queimados ou danos físicos são encontrados no quadro.
A cabeça apresenta alinhamento ou deriva de calibração da imagem que persiste após a recalibração.

4Que partes estão relacionadas com esta placa-mãe?

5É necessária uma calibração após a substituição desta placa?

Depois de substituir a placa-mãe:

Realizar o alinhamento da visão e a calibração do equilíbrio do branco com um comprimido de calibração.
Execute a cabeça e o bico de re-zero através da interface do sistema FUJI.
Confirmar a compatibilidade do firmware se misturar partes de diferentes gerações de cabeças.

6Como é que isto é diferente do sistema V12 IPS?

Embora a função seja semelhante, esta placa é específica para a cabeça de trabalho H24S.
O V12 e o H24 compartilham estruturas de visão semelhantes, mas o design da placa-mãe, os conectores e o firmware são muitas vezes diferentes.

7Que precauções devo tomar durante a substituição?

Desligue sempre a energia e descarregue a estática antes de manipular a placa.
Use luvas antiestáticas e correias de aterragem.
Verifica todos os conectores, especialmente o sinal da câmara e os cabos de alimentação.
Acerrar firmemente todos os parafusos de montagem e evitar o aperto excessivo.

8Resumo

A placa-mãe da câmara IPS 2AGKHA012000 é um componente eletrônico chave da cabeça de trabalho H24S, garantindo que o reconhecimento visual e a correção de posicionamento sejam realizados com rapidez e precisão.Manejo adequado, instalação e calibração periódica são essenciais para manter a qualidade da produção.
