Carregador de PCB tipo L para Eficiência da Linha de Produção SMT Automatizada

Carregador de PCB tipo L- Não.

A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

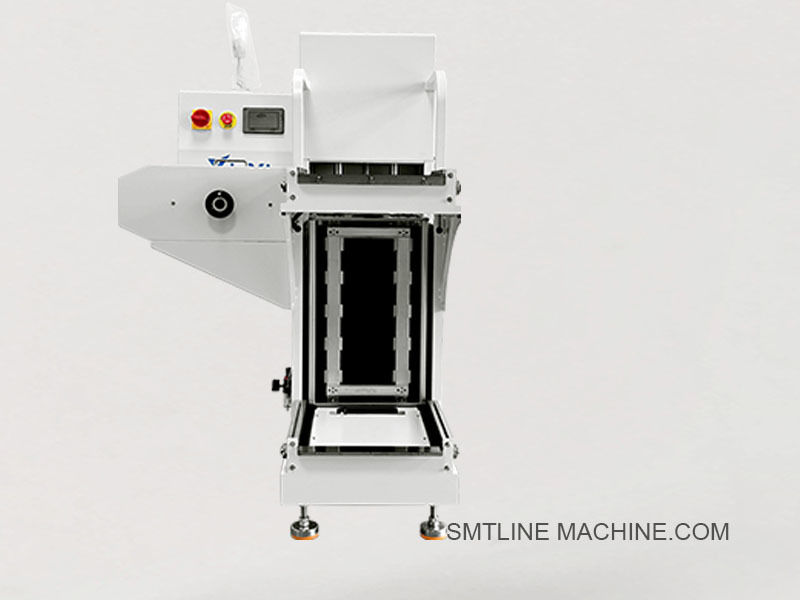

Introdução ao produto L-type PCB loader

O carregador de PCB tipo L é uma máquina de carregamento automático de placas projetada para transferir PCBs para linhas de produção SMT em uma configuração em forma de L.É tipicamente instalado na extremidade frontal da linha SMT e usado para carregar PCBs nus ou montados de revistas no sistema de transportador, permitindo a entrega sem problemas a equipamentos a jusante, tais como impressoras, montadoras ou máquinas de inspecção.

Características fundamentais

Layout em forma de L: poupa espaço no chão, organizando os carregadores e o transportador em 90 graus.
Carregamento automático de PCB: Transfere placas de revista para transportador de linha usando um sistema de empurrão e elevação.
Função do ecrã táctil: HMI fácil de usar para definir parâmetros e operar o carregador.
Compatível com revistas padrão: Suporta 390×320 mm ou tamanhos de revistas personalizados.
Características de segurança: Inclui capas de proteção, sistema de alarme e botão de parada de emergência.
Construção durável: estrutura de alumínio com tratamento de superfície antiestática.

Especificações técnicas

Aplicações

Carga frontal para linhas de montagem SMT
Adequado para a montagem de placas de LED, placas de telemóvel e de produtos eletrónicos de consumo
Utilizado em conjunto com unidades de descarga, transportador e tampão

Acessórios conexos - Carregador de PCB tipo L

1. Componentes da revista

Revista de PCB padrão
Material: Alumínio, plástico ESD-seguro
Tamanhos: 355×320×563 mm, 390×320×570 mm, ou personalizados
Grampos para estantes de carregadores
Plataforma de elevação de repositórios ️ Mesa de elevação elétrica para movimento vertical

2Partes mecânicas

Reunião do braço de empurrão Transfere PCBs do carregador para o transportador
Motor de elevação - Controla o movimento vertical do porta-magazinos
Conjunto de trilhos de orientação para posicionamento e transferência suave de PCB
Bloqueio de PCB (controlado por sensores) Previne desalinhamento durante o empurrão
Coberturas laterais e painéis de armazenamento
Pés regulados em altura Para nivelar a máquina

3. Componentes elétricos e de controlo

Unidade de controle de PLC Typically Mitsubishi, Omron, ou Siemens
HMI com ecrã sensível ao toque para configuração e diagnóstico de parâmetros
Sensores fotoeléctricos Detectar presença e posição de PCB
Interruptor de paragem de emergência
Interruptor de alimentação e unidade de interruptor
Válvulas solenoides de ar  Sistemas pneumáticos de controlo
Armadilhas de fiação ️ Conexões de energia e sinal

4Acessórios pneumáticos

cilindro de ar (actuador do braço do impulsionador)
Regulador do filtro de ar (unidade FRL)
Tubos silenciadores e pneumáticos
Sensor de vácuo (se aplicável)

5Ferramentas e kits de manutenção

Lubrificante para guias lineares
Roupas de limpeza / escovas à prova de ESD
Kit de fusíveis de substituição
Conjunto de ferramentas (chaves hexadecimais, chaveiras)
Indicador de calibração do guia de PCB

6Acessórios opcionais / Atualizações

Cabos de interfaces SMEMA para comunicação de linha com equipamentos a montante/a jusante
Instalação do scanner de códigos de barras para rastreabilidade em linha
Cortina de iluminação de segurança
Adaptadores de revistas personalizados Para placas de tamanhos especiais
Cobertura contra poeira  Para utilização em ambientes de salas limpas

Números de peças conexas L-type PCB loader

1. Revista e peças de manuseio

2.Componentes mecânicos

3. Componentes elétricos e de controlo

4. Componentes pneumáticos

5. Manutenção e acessórios opcionais

Guia de perguntas frequentes L-type PCB loader

1Para que é utilizado o carregador de PCB tipo L?

O carregador de PCB tipo L é projetado para carregar automaticamente PCBs de revistas de armazenamento na linha de produção SMT. Seu design em forma de L permite um layout eficiente em espaço e integração de linha flexível.

2Porque é que se chama "L-type"?

O porta-magazinos está posicionado perpendicularmente (90°) à direcção do transportador, formando uma forma de "L".

3Que tipos de revistas são suportados?

Tamanho padrão: 355 × 320 × 563 mm
Opcional: 390 × 320 × 570 mm ou tamanhos personalizados
Material: Estrutura de alumínio com painéis laterais com segurança ESD

4Que tamanhos de PCB são compatíveis?

Tamanho mínimo: 50 × 50 mm
Dimensões máximas: 330 × 250 mm (personalizáveis)
Verifique a configuração do carregador ou ajuste a largura do carril em conformidade.

5Quais são as principais características?

Projeto em forma de L que economiza espaço
Mecanismo automático de elevação e braço de empurrão
Interface touchscreen com controlo PLC
Compatível com a comunicação SMEMA
Estrutura de segurança ESD e funcionamento de baixo ruído
Paragem de emergência e coberturas de segurança

6Qual é o tempo de ciclo por PCB?

Normalmente, cerca de 6 ̊10 segundos por placa, dependendo da espessura da placa, do tipo de carregador e da configuração.

7Quais são as principais peças ou acessórios de desgaste?

Empurre o braço.
Motor de elevação e correia
Sensores (tipo fotoelétrico)
Máquinas e aparelhos de limpeza
Clamps para estantes de revistas
Painel de controlo ou ecrã táctil

8Que manutenção é necessária?

Semanal: Verificar sensores, trilhos limpos
Mensal: guia de elevação lubrificada, correia de controlo
Quarta vez: inspecionar o braço de empurrão, testar o E-stop
Substitua os filtros de ar e as peças pneumáticas conforme necessário

9Quais são os elementos de segurança incluídos?

Botão de parada de emergência
Coberturas laterais protetoras
Cortina de luz de segurança opcional
Toque de alarme para erros ou engarrafamentos

10Pode ser personalizado?

Sim, muitos modelos suportam:

Tamanhos de revistas personalizados
Controle do pedal do pé
Scanner de código de barras em linha
E/S adicional para MES ou integração da rastreabilidade
