L-Type PCB Downloader para automação de linha SMT e manuseio de placas eficientes

Descarregador de PCB de tipo L- Não.

A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida

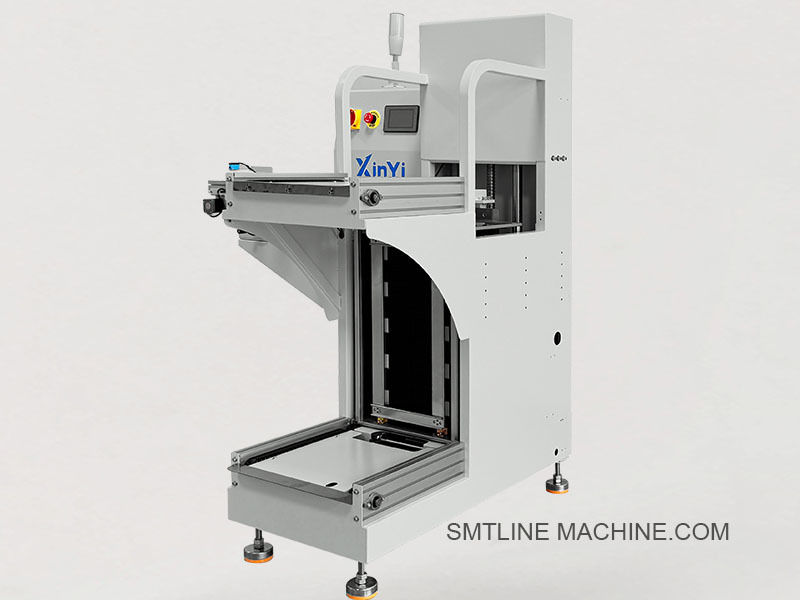

Introdução ao produto L-type PCB Downloader (Unloader)

O descarregador de PCB tipo L, também conhecido como descarregador de PCB tipo L, é utilizado no final de uma linha de produção SMT para descarregar automaticamente os PCB acabados em carregadores de armazenamento.Sua estrutura em forma de L posiciona a estante de revista perpendicular ao transportador, poupando espaço no chão e permitindo um manuseamento mais fácil das revistas em ambientes compactos.

Características fundamentais

Orientação do repositório em forma de L: Otimiza a disposição do chão colocando os repositórios em um ângulo de 90 graus para o transportador.
Descarga totalmente automática: Transfere PCBs do transportador para slots de carregamento usando um sistema de braço e elevador.
Operação por ecrã táctil: HMI intuitivo para definir os modos de funcionamento, controlo do elevador e diagnóstico.
Controle de slot programável: Suporta skip de slot vazio, passo de descarga ajustável e detecção de carregamento completo.
Compatível com o SMEMA: permite a comunicação em linha com o AOI, o refluxo ou o equipamento de inspeção.
Design seguro e estável: estrutura de alumínio com construção segura ESD, botão de parada de emergência e tampas de proteção.

Especificações técnicas

Aplicações

Descarga de PCB no final da linha nas linhas de produção SMT/EMS
Comumente utilizados após fornos de refluxo, AOI, testadores funcionais
Apto para PCBs rígidos, semi-flexíveis ou LED

Acessórios conexos L-type PCB Downloader / Unloader

1. Revista e manuseio de acessórios

2. Componentes mecânicos

3. Componentes elétricos e de controlo

4Acessórios pneumáticos

5Ferramentas de manutenção e acessórios de segurança

6. Atualizações opcionais

Números de peças conexas L-Type PCB Downloader / Unloader

1. Revista e peças de manuseio

2. Componentes mecânicos

3. Componentes elétricos e de controlo

4Acessórios pneumáticos

5. Manutenção e componentes opcionais

Guia de perguntas frequentes L-type PCB Downloader / Unloader

1Para que é utilizado o descartador de PCB tipo L?

O descarregador de PCB tipo L (também chamado de descarregador de PCB) é utilizado no final da linha de produção SMT para receber e descarregar automaticamente PCB acabados do transportador para revistas de armazenamento.Garante a segurança, uma gestão eficiente das placas completas.

2Porque é que se chama "L-type"?

O porta-magazinos está posicionado a um ângulo de 90° (perpendicular) à direcção do transportador de PCB, formando uma forma de L. Esta disposição economiza espaço e permite um melhor acesso para os operadores.

3Que tipo de PCBs pode descarregar?

PCB rígidos normalizados
Placas de iluminação LED
Placas de alumínio ou fibra de vidro (FR4)
Tamanho do PCB normalmente de 50 × 50 mm a 330 × 250 mm (personalizável)

4Quais são os tamanhos de carregador compatíveis?

355 × 320 × 563 mm (padrão)
390 × 320 × 570 mm (facultativo)
Tamanhos de revista personalizados são suportados mediante pedido

5Quais são as principais características?

Colocação do carregador em forma de L para traçamento de linha compacto
Carregamento totalmente automático de PCB em carregadores
Ecrã táctil + sistema de controlo PLC
Função de passo de slots e de skip-empty programável
Interface SMEMA compatível
Bloqueio de segurança e botão de parada de emergência
Quadro de alumínio com superfície antiestática

6Qual é o tempo de ciclo por PCB?

Cerca de 6 ̊10 segundos por tabuleiro, dependendo do tamanho do tabuleiro e da velocidade de empurrão

7Que funções de segurança estão incluídas?

Interruptor de paragem de emergência
Coberturas fechadas sobre peças móveis
Alarmes de erro e toque
Opcional: Cortina de luz de segurança (para protecção do operador)

8Quais são as principais peças substituíveis?

Conjunto do braço de empurrão
Motor de elevação ou cilindro
Sensores (fotoeléctricos ou de detecção de slots)
Painel de tela sensível ao toque
Válvulas eletromagnéticas e tubos pneumáticos
Outros aparelhos de ar condicionado

9Que manutenção é necessária?

Diariamente: limpar o transportador, verificar se há peças soltas
Semanalmente: inspecção dos sensores e do mecanismo de empurrão
Mensalmente: guia de elevação lubrificante e controlo do sistema de pressão do ar
Se necessário: substitua as peças desgastadas (cintos, cilindros, fusíveis)

10Pode ser integrado com MES ou sistemas de códigos de barras?

Muitos modelos suportam a integração com:

Recolha de dados MES
Scanners de códigos de barras em linha
Sistemas de rastreabilidade

11A personalização está disponível?

Sim, pode solicitar:

Mudanças no tamanho da revista
Personalização da largura do transportador
Portas de E/S adicionais ou módulos de rede
Torre de sinalização externa ou alarme
