Estação de acoplamento de alta eficiência com esteira transportadora de PCB de pista dupla para transferência perfeita de placas

Estação de acoplamento Transportador de PCB de pista dupla​

Nossa empresa está em operação há 11 anos e será definitivamente sua melhor escolha com qualidade garantida e entrega rápida



Introdução do produto – Estação de acoplamento Transportador de PCB de pista dupla

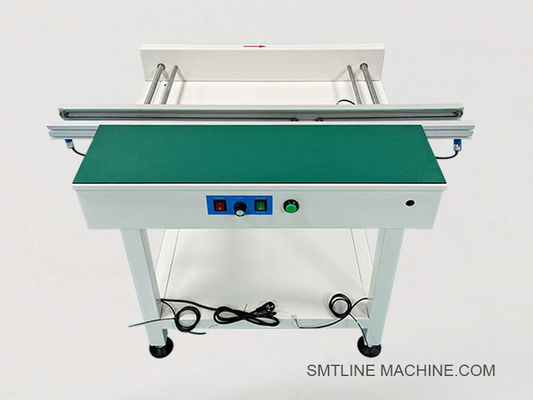

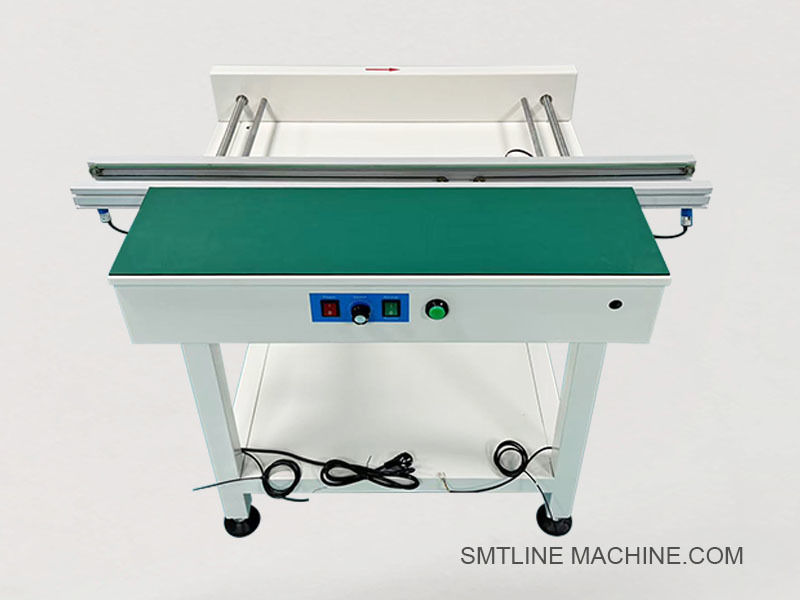

O Transportador de PCB de pista dupla da estação de acoplamento é um módulo de transporte SMT em linha de alta eficiência projetado para bufferizar, transferir ou interligar PCBs entre equipamentos a montante e a jusante. Apresentando um sistema de pista dupla, este transportador permite que duas pistas de PCB independentes operem simultaneamente, otimizando a produtividade para linhas de produção SMT de pista dupla.

Principais características

Design de pista dupla (dupla pista): Permite a transferência simultânea de duas PCBs, dobrando a produtividade em linhas de pista dupla.
Trilhos transportadores de fixação de borda precisos: Largura ajustável para caber em uma ampla gama de tamanhos de placa.
Compatível com SMEMA: Integra-se facilmente com máquinas a montante/a jusante.
Buffer de acoplamento embutido: Armazena PCBs temporariamente se a próxima máquina estiver ocupada.
Estrutura modular de alumínio: Robusta, antiestática e fácil de manter.
Controle amigável: Interface de tela sensível ao toque ou painel de botões com indicadores LED.
Modos opcionais: Passagem, parada, acumulação ou desvio disponíveis dependendo da configuração da linha.

Especificações técnicas

Recursos opcionais

Modo de passagem ou acumulação
Partida/parada controlada por sensor
Torre de luz ou campainha para indicação de alarme
Suporte para scanner de código de barras
Ajuste de largura motorizado
Temporizador de buffer / modo de desvio

Aplicações

Balanceamento e bufferização da linha SMT
Suporte para linha de produção SMT de pista dupla
Acoplamento entre máquinas de pick-and-place, fornos de refluxo e AOI

Acessórios relacionados – Estação de acoplamento Transportador de PCB de pista dupla

1. Acessórios mecânicos

2. Componentes elétricos

3. Componentes de controle e lógica

4. Componentes pneumáticos opcionais

5. Opções de manutenção e atualização

Números de peças relacionados – Estação de acoplamento Transportador de PCB de pista dupla

1. Componentes mecânicos

2. Componentes elétricos

3. Peças de controle e lógica

4. Acessórios pneumáticos (se incluídos)

5. Peças opcionais / de manutenção

Guia de perguntas frequentes – Estação de acoplamento Transportador de PCB de pista dupla

1. O que é um Transportador de PCB de estação de acoplamento de pista dupla?

É um sistema de transportador SMT em linha projetado com duas pistas independentes para transferir, bufferizar ou acoplar PCBs entre máquinas, como impressoras de tela, montadoras, AOIs ou fornos em linhas de produção de pista dupla.

2. Quais são os benefícios do design de pista dupla?

Duplica a produtividade em uma área compacta
Suporta a produção paralela de PCBs diferentes ou idênticos
Reduz o tempo de espera da linha, gerenciando independentemente as pistas esquerda/direita
Ideal para linhas LED, placa-mãe de TV e SMT de alta mistura

3. Quais funções a estação de acoplamento oferece?

Transfere PCBs de uma máquina para outra
Bufferiza PCBs se a próxima estação estiver ocupada
Corresponde ao tempo entre as máquinas
Modos opcionais de desvio, passagem ou acumulação

4. Quais tamanhos de PCB são suportados?

Faixa típica: 50 × 50 mm a 460 × 250 mm por pista
A largura do transportador é ajustável manualmente ou por motor
Tamanhos personalizados disponíveis mediante solicitação

5. Qual é a altura e a direção do transportador?

Altura padrão: 900 ± 20 mm
Direção de transporte: Esquerda para direita ou direita para esquerda (personalizável)

6. A comunicação SMEMA é suportada?

Sim. O transportador é totalmente compatível com SMEMA para ambas as pistas, permitindo uma comunicação perfeita com equipamentos SMT a montante/a jusante.

7. Que tipos de controle estão disponíveis?

IHM de tela sensível ao toque ou painel de controle de botões
Automação baseada em PLC para desempenho confiável
Suporta partida/parada automática baseada em sensor e controle específico da pista

8. Os batentes pneumáticos estão incluídos?

Os batentes pneumáticos são opcionais, mas comumente incluídos para controlar a posição da placa e a bufferização. Requer 4–6 kg/cm² de pressão de ar se usado.

9. Quais são as peças sobressalentes ou opcionais comuns?

Correias transportadoras (correias dentadas seguras para ESD)
Sensores fotoelétricos (série Omron E3Z/E3F)
Cilindros de pressão (para função de parada)
Luzes da torre de sinalização
Suportes para scanner de código de barras
Cabos SMEMA

10. Que manutenção é necessária?

Diariamente: Limpe as correias e verifique os sensores
Semanalmente: Inspecione o mecanismo de largura do trilho e o acionamento do motor
Mensalmente: Lubrifique os trilhos e inspecione a fiação/pneumática
Substitua as correias ou sensores desgastados conforme necessário

11. Pode ser personalizado?

Sim! Oferecemos personalizações como:

Largura ou altura do transportador
Sensores adicionais
Ajuste de largura motorizado
Lógica multimodo (passagem, acumulação, desvio de rejeição)
Integração do scanner de código de barras
Interfaces prontas para MES

12. Qual é o prazo de entrega?

Configurações padrão: 3–5 dias úteis
Modelos personalizados: 7–10 dias úteis
Oferecemos suporte à entrega urgente com peças em estoque
