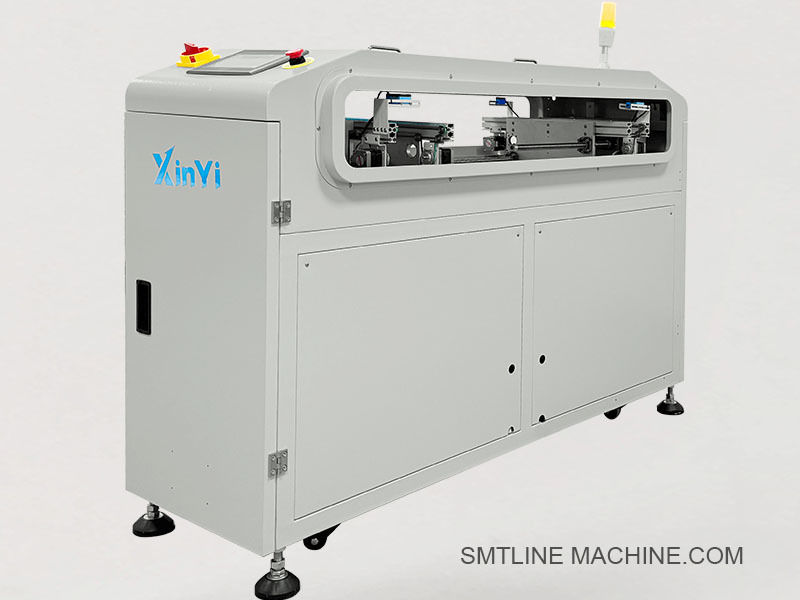

Máquina de Transporte Paralelo de PCB de Alta Velocidade (XY-465, XY-460) para Produção Automatizada

Máquina de transporte paralelo de PCB (modelo XY-465 XY-460)- Não.

A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida



Introdução ao produto ¢ Máquina de transporte paralelo de PCB (modelo XY-465 / XY-460)

A máquina de transporte paralelo de PCB, modelos XY-465 e XY-460, é projetada para mover PCB lateralmente (lateralmente) entre linhas de produção paralelas ou equipamentos em linhas de montagem SMT.Ele garante uma transferência horizontal suave e precisa de placas sem rotação, especialmente em configurações de várias linhas ou de duas pistas.

Estas máquinas são amplamente utilizadas para ligar duas linhas, realizar o equilíbrio das linhas ou transferir placas de uma impressora ou SPI para um sistema de montagem ou inspecção,especialmente quando as restrições de layout impedem a transferência direta em linha.

Características fundamentais

Transferência paralela de PCB de precisão entre equipamentos ou linhas
Mecanismo de deslizamento suave com posicionamento preciso
Largura ajustável do transportador para vários tamanhos de PCB
Disponível em modelos bidirecionais (XY-465) ou monodirecionais (XY-460)
Projeto ESD-seguro com estrutura de alumínio e plataforma de aço inoxidável
Função de painel táctil ou botão, controlada por PLC
Impressão compacta, fácil integração com as linhas de produção SMT
Interface SMEMA compatível com o controlo em linha

Especificações técnicas

Aplicações

Transferência de PCB entre linhas SMT paralelas
Mudança de fluxo de PCB de uma pista para outra (por exemplo, SPI para AOI)
Gestão de operações de duas pistas de alta velocidade
Ideal para LED, automóveis e grandes painéis de PCB linhas

Funções facultativas

Luz da torre de sinalização (R/Y/G)
Montagem do scanner de códigos de barras
Ajuste de largura motorizado
Modulo de amortecimento ou de alinhamento
Integração da interface MES

Acessórios conexos Máquina de transporte paralelo de PCB XY-465 / XY-460

1. Componentes mecânicos

2. Componentes elétricos

3. Componentes pneumáticos (se estiverem configurados com rolhas ou empurrões)

4- Manutenção / Acessórios opcionais

1. Componentes mecânicos

HIWIN-MGN15H-400 Relhas de guia lineares de 400 mm
HIWIN-MGN15H-C ️ bloco de guia linear MGN15 (compatível com o trilho acima)
TBI-SFU1204-400 Modo de enrolamento de parafuso de esferas, diâmetro de 12 mm, comprimento de 400 mm
CVB-6ESD-PT ?? Cinturão de cronometragem ESD de 6 mm de largura
SHP-PLATE460 Placa de transporte de aço inoxidável, comprimento 460 mm
FT-M12-80A ¢ Pés de máquina ajustáveis, fio M12, altura de 80 mm

2. Componentes elétricos

57BYGH76 NEMA 23 motor passo a passo, 2.8A
DM542 ¢ condutor de motor passo-a-passo de chumbo
Omron E3Z-D61 Sensor fotoelétrico, saída NPN, tipo refletor difuso
LX19-111 ️ Compacto interruptor de limite para retroalimentação de curso
Weinview TK6071i, com tela sensível ao toque HMI de 7 polegadas, interface RS232/RS485
STL-3C-RGY220 ¢ 3 cores luz da torre de sinal com zumbido, 220V AC
ESB-22R - botão de parada de emergência de 22 mm, torção para reinicialização
Cable de comunicação SMEMA-CB10

3. Componentes pneumáticos (facultativo)

A AIRTAC SDA25×20 ¢ cilindro de ar compacto, abertura de 25 mm, tração de 20 mm
A AIRTAC 4V210-08 ¢ válvula solenoide dupla, 5/2 direção, 24V DC
AC2010-02 FRL (filtro, regulador, combinação de lubrificantes)
PU6-BK-ESD ️ tubos de ar de 6 mm pretos para segurança ESD

4. Manutenção e acessórios opcionais

VG32-LUBE Óleo lubrificante para parafusos de esferas e trilhos lineares
CVB-RB6-DUAL Cinturão de temporizador de segurança ESD sobressalente, largura 6 mm
SNS-KIT-E3Z Kit de sensores sobressalentes (E3Z + suporte)
BCR-MNT01 ¢ suporte de montagem do scanner de códigos de barras
LC-400X20-ESD - Cortina de luz de segurança, largura 400 mm, ESD-safe

Guia de perguntas frequentes Máquina de transporte paralelo de PCB (modelo XY-465 / XY-460)

1Para que é utilizada uma máquina de transporte paralelo de PCB?

A máquina de transporte paralelo é projetada para mover PCBs lateralmente (lateralmente) entre linhas de produção SMT adjacentes ou equipamentos.assegurar uma gestão eficiente e equilibrada do quadro.

2Qual é a diferença entre XY-465 e XY-460?

XY-465: Suporta transferência bidirecional (esquerda-direita), permitindo que os PCBs sejam transportados em ambas as direções.
XY-460: Suporta transferência unidirecional, normalmente de um lado apenas (esquerda → direita ou direita → esquerda).

3Quais são as aplicações típicas?

Transferência de PCB entre linhas SMT paralelas
Alteração da direção do fluxo de PCB quando a transferência em linha não é possível
Máquinas de ligação, tais como sistemas SPI, AOI e pick-and-place
Linhas de produção de equilíbrio de duas pistas ou de alta mistura

4Que tamanhos de PCB são suportados?

Intervalo de PCB padrão: 50 × 50 mm a 460 × 250 mm
Dimensões personalizadas disponíveis mediante pedido
Ajuste de largura pode ser manual ou motorizado dependendo do modelo

5A comunicação do SMEMA é suportada?

Sim, tanto o XY-465 como o XY-460 estão equipados com interfaces compatíveis com o SMEMA para facilitar a integração em linha com equipamentos a montante e a jusante.

6Como é feita a transferência?

O mecanismo de lançamento usa trilhos de guia lineares e um parafuso de bola, alimentado por um motor passo a passo ou servomotor para posicionamento lateral preciso sem girar a placa.

7Que opções de controlo estão disponíveis?

HMI com ecrã táctil ou painel de comando de botões
Controlados por PLC para automação precisa
Suporta sequências de movimento programáveis e lógica de transferência

8É necessária a pressão do ar?

Apenas se forem instaladas rolhas ou empurrões pneumáticos opcionais. Nesse caso, é necessário um fornecimento de ar de 4?? 6 kg/cm2.

9Qual é a altura e velocidade da máquina?

Altura: 900 ± 20 mm (incluindo pés ajustáveis)
Tempo de ciclo típico: 5 ∼ 8 segundos por transferência, dependendo do tamanho e da configuração do PCB

10Quais são os recursos opcionais disponíveis?

Luz da torre de sinalização (R/G/Y com alarme)
Parâmetros de montagem para o escâner de códigos de barras
Cortina de luz de segurança
Ajuste de largura motorizado
Interface do sistema MES

11Que manutenção é necessária?

Limpeza regular dos carris e cintos
Lubrificação de parafusos e guias de esferas (por exemplo, com óleo VG32)
Inspecção de sensores, motores e fiação
Substituição de peças sobressalentes para cintos, sensores ou cilindros

12Qual é o prazo de entrega?

Modelos padrão: 3-5 dias úteis
Configurações personalizadas: 7~10 dias úteis
Encomendas urgentes apoiadas em função do stock
