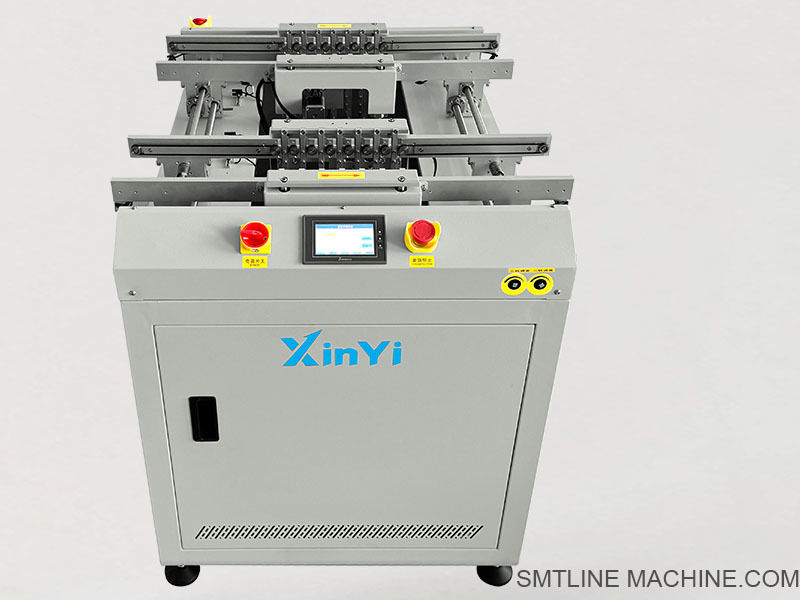

Modelo de transportador buffer PCB de pista dupla XY-SX350S da SMTLINE para triagem precisa de PCB

Máquina de triagem de pista dupla (Modelo XY-SX350S) Transportador buffer de PCB de pista dupla (Modelo XY-SX350S)​
Nossa empresa está em operação há 11 anos e certamente será sua melhor escolha com qualidade garantida e entrega rápida




Introdução do Produto – Máquina de Triagem de Pista Dupla / Transportador Buffer de PCB

Modelo: XY-SX350S

O XY-SX350S é um Transportador Buffer e Triagem de PCB de Pista Dupla de alto desempenho, projetado para armazenar temporariamente (buffer), triar ou passar PCBs durante pausas ou balanceamento de fluxo da linha de produção. Ele possui duas pistas de transporte independentes para linhas SMT de pista dupla, aumentando a eficiência e a utilização da linha, evitando gargalos.

Este modelo é especialmente útil entre equipamentos como SPI, montadores, AOI e fornos de refluxo, onde são necessárias discrepâncias de tempo ou balanceamento de linha.

Principais Características:

Sistema de transporte de pista dupla para operação independente ou sincronizada
Função buffer para armazenar PCBs durante paradas a jusante
Zona de triagem/inspeção para retenção temporária ou verificação visual do operador
Interface SMEMA compatível para automação completa da linha
Cintos e estrutura seguros para ESD, adequados para manusear PCBs sensíveis
Largura da calha ajustável para múltiplos tamanhos de PCB
Suporta múltiplos modos: passagem, buffer, inspeção manual

Especificações Técnicas:

Cenários de Aplicação:

Buffer entre SPI e montador ou montador e AOI
Área de triagem temporária de PCB para verificação de qualidade
Balanceamento de linhas de produção de pista dupla
Modo de passagem quando o buffer não é necessário
Compatível com linhas SMT de LED, automotivas e eletrônicos de consumo

Recursos Opcionais:

Luz de torre de sinal (3 cores)
Suporte para scanner de código de barras
Interface do sistema MES
Estação de inspeção manual (lâmpada de aumento, almofada do operador)
Cortina de luz de segurança ou protetor de acrílico
Ajuste motorizado da largura da calha

Acessórios Relacionados – Modelo XY-SX350S

(Transportador Buffer de PCB de Pista Dupla / Transportador de Triagem)

1. Componentes Mecânicos

CVR-DT350-ESD – Calha transportadora segura para ESD de pista dupla (largura de PCB de 350 mm por pista)
CVB-6ESD-DUAL – Correia dentada antiestática de 6 mm para transporte de PCB de pista dupla
SHP-GUIDE-2L350 – Suportes de calha guia lateral de pista dupla
ADJ-RW-H350 – Mecanismo de ajuste manual da largura da calha (compartilhado ou independente)
FT-M12-80A – Pé de nivelamento ajustável, rosca M12, design antiderrapante
FRAME-ALU-XYSX – Estrutura de liga de alumínio revestida para base de máquina segura para ESD
SCREEN-BRACKET – Suporte de bandeja de inspeção visual opcional / braço de parada

2. Componentes Elétricos

Sensores fotoelétricos (por exemplo, Omron E3Z-D61) – Para detecção de presença de PCB em ambas as pistas
Interruptores de limite (LX19-111) – Detectam a posição da calha ou o estado da bandeja de inspeção manual
Motor de passo (57BYGH76) – Aciona a correia transportadora (1 por pista)
Driver do motor (DM542 ou equivalente) – Controla a velocidade do motor de passo
Controlador PLC (Mitsubishi FX3U-24MT) – Gerencia a lógica de passagem/buffer/triagem
HMI de tela sensível ao toque (Weinview TK6071i) – Interface para seleção do modo do operador
Cabos SMEMA (SMEMA-CB10-DUAL) – Cabos de comunicação para integração de pista dupla
Luz de torre de sinal (STL-3C-RGY220) – Indicador de três cores com campainha

3. Componentes Pneumáticos Opcionais (se equipados com parada de inspeção manual):

AIRTAC SDA20×20 – Cilindro de parada compacto para modo de inspeção manual
AIRTAC 4V210-08 – Válvula solenóide de 5/2 vias para controle de ar
AC2010-02 – Unidade FRL (filtro + regulador + lubrificador)
PU6-BK-ESD – Tubulação de PU antiestática de 6 mm para conexões de ar

4. Manutenção e Kits Opcionais

CVB-RB6-DT – Correias transportadoras de substituição seguras para ESD
SNS-KIT-E3Z – Kit de sensor sobressalente (E3Z + montagem)
TRAY-SX-INSPECT – Bandeja de inspeção manual (removível)
MAG-LAMP-KIT – Lâmpada de aumento LED com braço (para zona de inspeção)
BCR-MNT01 – Suporte de montagem do scanner de código de barras
LC-400X20-ESD – Cortina de luz de segurança (opcional, vão de 400 mm)

Números de Peça Relacionados – Transportador Buffer de PCB de Pista Dupla (Modelo XY-SX350S)

Componentes Mecânicos

CVR-DT350-ESD – Calhas transportadoras ESD de pista dupla, suporta PCBs com até 350 mm de largura por pista
CVB-6ESD-DUAL – Conjunto de correias dentadas antiestáticas de 6 mm para transporte de pista dupla
ADJ-RW-H350 – Mecanismo de ajuste manual da largura da calha com volante e haste roscada
SHP-GUIDE-2L350 – Suportes de calha guia para ambas as pistas para evitar o desalinhamento do PCB
FT-M12-80A – Pés de máquina M12 ajustáveis com base antiderrapante

Componentes Elétricos

Omron E3Z-D61 – Sensor fotoelétrico (tipo reflexivo difuso), usado para detecção de PCB
LX19-111 – Interruptor de limite tipo rolo, usado para detectar a posição da bandeja ou limites mecânicos
57BYGH76 – Motor de passo, série 57, um necessário por pista transportadora
DM542 – Driver de motor de passo compatível com o motor 57BYGH76
FX3U-24MT – PLC Mitsubishi, 24 pontos de entrada/saída, adequado para controle lógico de pista dupla
TK6071i – HMI de tela sensível ao toque Weinview de 7 polegadas, usado para interface de controle e diagnósticos
STL-3C-RGY220 – Luz de torre de sinal com indicadores vermelho, amarelo, verde e campainha (CA 220V)
SMEMA-CB10-DUAL – Cabos de sinal SMEMA de canal duplo para comunicação a montante/a jusante

Componentes Pneumáticos (opcional, para recurso de triagem/parada)

AIRTAC SDA20×20 – Cilindro de ar compacto para parada de inspeção ou bandeja buffer
AIRTAC 4V210-08 – Válvula solenóide CC de 24V usada para controlar a atuação do cilindro de ar
AC2010-02 – Unidade FRL combinando filtro de ar, regulador e lubrificador
PU6-BK-ESD – Tubulação de PU antiestática de 6 mm de diâmetro externo para linhas de ar comprimido

Manutenção e Complementos Opcionais

CVB-RB6-DT – Conjunto de correias de substituição, antiestáticas, para ambas as pistas transportadoras
SNS-KIT-E3Z – Kit de hardware de montagem do sensor para a série Omron E3Z
TRAY-SX-INSPECT – Bandeja de inspeção removível para triagem visual manual
MAG-LAMP-KIT – Lâmpada de aumento LED com braço ajustável, montada na zona de inspeção
BCR-MNT01 – Suporte do scanner de código de barras, compatível com dispositivos Honeywell e Zebra
LC-400X20-ESD – Cortina de luz de segurança opcional segura para ESD, área de detecção de 400 mm

Guia de Perguntas Frequentes – Transportador Buffer de PCB de Pista Dupla (Modelo XY-SX350S)

1. Qual é a função principal do XY-SX350S?

O XY-SX350S é um transportador de triagem e buffer de pista dupla, usado para armazenar, inspecionar ou transferir temporariamente PCBs entre máquinas SMT. Ele ajuda a equilibrar o fluxo entre os equipamentos, evitar paradas de linha e permitir a inspeção manual, se necessário.

2. Onde ele é normalmente usado em uma linha de produção?

Ele é comumente colocado entre:

SPI e montador
Montador e AOI
AOI e forno de refluxo
Outros pontos de gargalo em uma linha de produção SMT de pista dupla

3. Qual é o tamanho máximo de PCB suportado?

Cada pista suporta tamanhos de PCB de 50 × 50 mm até 350 × 250 mm. Tamanhos personalizados também estão disponíveis mediante solicitação.

4. Ele pode operar nos modos de passagem e buffer?

Sim. Ele suporta múltiplos modos:

Modo de passagem (transporte normal)
Modo buffer (retenção temporária durante pausas na linha)
Modo de triagem/inspeção (zona de verificação manual)

5. Ele suporta comunicação SMEMA?

Sim, ele possui interfaces SMEMA duplas (uma por pista) para comunicação com equipamentos SMT a montante e a jusante.

6. A largura da calha é ajustável?

Sim, o transportador possui um sistema de ajuste manual ou motorizado da largura da calha, permitindo que ele lide com diferentes larguras de placa.

7. Que tipo de correias ele usa?

Ele usa correias dentadas seguras para ESD, com 6 mm de largura, projetadas para proteger PCBs sensíveis da eletricidade estática durante o transporte.

8. Qual é a altura padrão da máquina?

A altura de transporte é de 900 ± 20 mm, que é padrão para linhas SMT e pode ser ajustada com os pés da máquina.

9. O fornecimento de ar é necessário?

Somente se a máquina incluir componentes pneumáticos, como uma parada para inspeção manual. Nesse caso, é necessária uma pressão de ar de 4–6 kg/cm².

10. Quais opções de controle estão disponíveis?

Versão padrão: Controle por botão para operações básicas
Versão avançada: HMI de tela sensível ao toque com PLC para seleção de modo, ajuste de velocidade, diagnósticos e alarmes

11. Quais são os recursos opcionais?

Luz de torre de sinal com campainha
Suporte para scanner de código de barras
Cortina de luz de segurança
Bandeja de inspeção manual
Lâmpada de aumento LED para verificações visuais
Integração da interface MES

12. Que manutenção é necessária?

Limpe as correias e os sensores regularmente
Verifique a tensão e o desgaste da correia
Inspecione a fiação do motor e do PLC trimestralmente
Lubrifique as peças móveis (como parafusos de ajuste) mensalmente

13. Qual é o prazo de entrega típico?

Modelos padrão: 3–5 dias úteis
Versões personalizadas: 7–10 dias úteis
