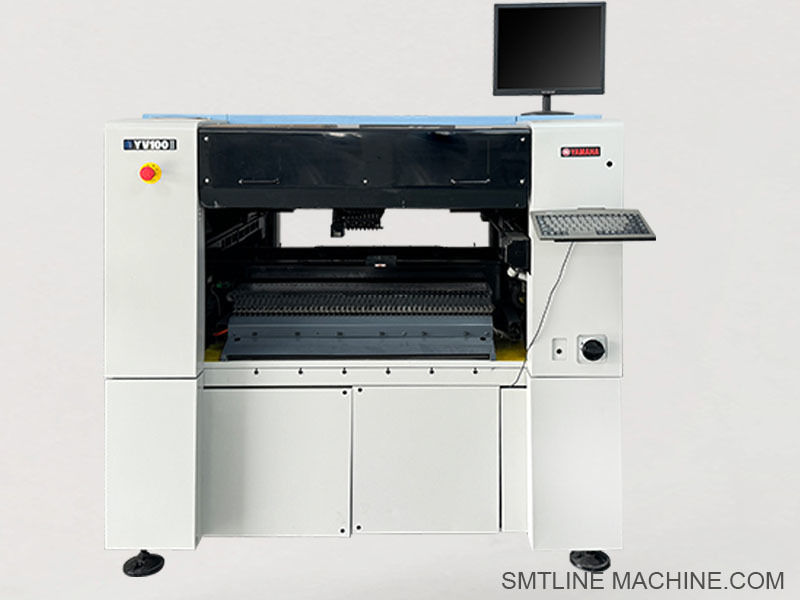

Sistema de Inspeção de Malha de Aço Yamaha YV100 de Alta Precisão para Fabricação de PCB

Máquina de inspecção de malha de aço Yamaha YV100- Não.
A nossa empresa está em operação há 11 anos e será definitivamente a sua melhor escolha com qualidade garantida e entrega rápida



Yamaha YV100 Steel-Mesh (YV100X) Inspeção / Máquina de recolha e colocação

Uma velocidade média, high‑precision surface‐mount (SMT) placement and inspection unit—popularly known as the YV100 Steel Mesh Inspection Machine—combines rapid pick‑and‑place capabilities with onboard visual inspection using high‑resolution multi‑vision cameras.

Esta máquina é ideal para a produção de lotes médios e conjuntos eletrónicos complexos, especialmente onde a velocidade e a precisão são cruciais.

Características fundamentais

Colocação de velocidade média: até ~ 18.000 componentes/hora (~ 0,2 sec por chip) e ~ 2.100 QFPs/hora (~ 1,7 sec por QFP)
Precisão excepcional: ±0,05 mm (50 μm) de precisão de colocação, ±0,03 mm (30 μm) de repetibilidade total
Sistema de circuito fechado de dupla transmissão: garante um controlo motorizado consistente e de alta fiabilidade
Ampla gama de componentes: desde micro 0201 chips até grandes QFPs/BGAs/CSPs de 32 mm
Visão de alta resolução: utiliza duas câmaras multi-visão para verificar a escolha, o alinhamento e as inspeções de pilhas de solda de componentes
Suporte para bicos especiais: o design do bico voador da Yamaha reduz o tempo morto, ideal para componentes de forma estranha ou sensíveis
Integração SMT: compatível com alimentadores padrão de 8 ∼ 56 mm, bandeja, bastão, formatos a granel; comunica através de protocolos SMEMA

Especificações técnicas

Manipulação de PCB: 50 × 50 mm a 460 × 335 mm (algumas fontes listam até 445 mm de largura)
Espessura da placa: 0,4 ∼ 3,0 mm ([Shenzhen CN Technology Co. Ltd..][1])
Precisão: ±0,1 mm para partes de chips; ±0,08 mm para feixes QFP/BGA
Velocidade: ~ 18.000 CPH para componentes pequenos; ~ 2.100 CPH para QFPs grandes
Suporte de alimentador: até 100 alimentadores de fita e ~ 80 alimentadores de bandeja
Potência: 3 fases 220240/380400 V, ~4 kVA ([Shenzhen CN Technology Co. Ltd..][1])
Dimensões: Aproximadamente 1,65 × 1,40 × 1,85 m; Peso ~ 1,4 ∼ 1,6 toneladas
Pressão do ar: 0,55 MPa para sistemas pneumáticos

Aplicações

Ideal para a produção de lotes de pequeno a médio porte, eletrônicos de alta precisão e fabricação de alta mistura, incluindo setores como automóveis, dispositivos médicos, eletrônicos de consumo,e sistemas de controlo industrial.

Vantagens

Versatilidade: Acomoda fita, bandeja, pau e alimentadores a granel
Inspecção integrada: câmaras multi-visão para verificação de componentes e detecção de defeitos
Alta eficiência: projeto modular e roteamento sem parar da bocal
Facilidade de uso: interface simples, estrutura de fundição durável para fácil manutenção

Partes e acessórios mecânicos

Cintas de regulação/transportador (por exemplo, cintura Yamaha YV100)
Cabeças de sensores de transportador para detecção da presença de PCB
Portadores de bocal / barras de bocal, tais como KV8‐M7760‐00X (bocal 76A) e KV8‐M71S0‐50X (bocal de sucção) ([Alibaba][3])
Servo e motores de eixo (X/Z) como a série 90K55 para YV100II/X

Componentes elétricos e de vácuo

Valvas de solenoide a vácuo e válvulas de vapor utilizadas na ação do bico e da cabeça&x20;
Câmaras de visão múltipla CCD (por exemplo, KV8‐M7310‐00X, KV8‐M73A0‐30X) para colocação e inspecção

Sistema aerodinâmico e pneumático

Ampulas e cilindros (por exemplo, KG7‐M9165‐00X / KG7‐M9166‐00X para Yamaha YV100II)
Filtro de ar / válvulas solenoides para controle de vácuo e pneumático

Partes estruturais e de movimento

Cadeias de arrastar / Cadeias de cabo para proteção de cabo
Engrenagens, molas e reguladores como KL3‐M1348‐10X e K93‐M1388‐00X usados em manutenção ([SMT Parts Spare Supplier]".
Amplicadores de cilindros (por exemplo, KG7‐M9166‐00X, K40‐M7133‐00X) para o movimento suave da cabeça

Kit de manutenção e consumíveis

Elementos de filtro, blocos de limpadores e filtros de vácuo de cerâmica para inspecção e manutenção de cabeças de vácuo;
Peças de eixo / mangas como KV8-M712S-A0X / KV8-M713S-A0X utilizadas nos conjuntos do eixo X/Y/Z

Resumo dos números das partes comuns

Cintas: Cintas de regulação/transportador Yamaha YV100
Sensores: Cabeças de sensores de transportadores (específicas para o modelo)
Bocas / hastes: KV8‐M7760‐00X (bocal 76A), KV8‐M71S0‐50X ([Alibaba][3])
Valvas de vácuo e solenoides: KV7‐M7171‐10X, etc.
As câmaras: KV8‐M7310‐00X, KV8‐M73A0‐30X câmaras CCD
Cisternas e amortecedores: KG7-M9165‐00X, KG7-M9166‐00X

Números de peças relacionadas ¥ Série Yamaha YV100

Garrafas e partes de sucção

KV8-M7760-00X Nozzle 76A (de uso geral)
KV8-M7710-00X Nozzle 71A
KV8-M7730-00X Nozzle 73A
KV8-M71S0-50X ¢ Reunido de hastes de bocal de sucção
KV8-M71S0-A0X ️ Mancha da haste do bico (mancha de precisão)
KV8-M8870-00X ️ Conjunto do eixo do bico

Sistemas de visão / câmera

KV8-M7310-00X Unidade de lente de câmara CCD
KV8-M73A0-30X Câmara de visão múltipla (alinhamento/inspecção)
KHJ-MC10U-00 Unidade de iluminação para sistema de visão

Componentes de movimento e acionamento

K87-M9155-H0X ¥ YV100II Motor do eixo X
KH1-M9161-00X Motor do eixo Z
KHJ-M9266-00X ¢ Condutor do banco de alimentação (actuador pneumático)
K87-M9195-00X ¢ Cinturão para movimento da cabeça

Partes aerodinâmicas / pneumáticas

K46-M8527-COX Filtro de ar para unidade de vácuo
K46-M8527-10X Gerador de vácuo (para sucção por bocal)
KG7-M9166-00X ¢ cilindro de amortecimento para cabeça YV100
KHJ-M9165-00X ️ Mini cilindro de ar para elevação em Z

Componentes elétricos e sensores

KV7-M91K3-00X Sensor fotográfico integrado
Sensor de proximidade K46-M8591-00X
KV7-M7171-10X Válvula solenoide (para comutação a vácuo)
K46-M8527-10X Elemento de filtro estático para bomba de vácuo

Quadro e Mecânico

K46-M114B-00X Guia do eixo (apoio do eixo Z)
KHJ-M1388-00X
KL3-M1348-10X Mecanismo de obturação do carregador
K46-M7133-00X ¢ Conjunto de cilindros elevadores

Peças de alimentação / repositório

KHJ-MC400-000 ¢ Unidade de interface do alimentador
KHJ-MD100-00 Base de suporte de revistas
K87-M91D0-H0X ¢ Controlador de alimentação PCB

Esta lista inclui peças frequentemente solicitadas para manutenção, atualizações e substituição em máquinas Yamaha YV100/X/XG/II.

Guia de perguntas frequentes Máquina de inspecção de malha de aço Yamaha YV100

1Para que é utilizada a máquina de inspecção de malha de aço YV100?

Esta máquina é essencialmente um sistema de recolha e colocação com capacidade de inspecção visual integrada.e registro de malha de aço (estêncil).

2Esta máquina é capaz de lidar com componentes pequenos e grandes?

Sim, pode colocar uma grande variedade de componentes, desde chips 0201 até QFPs de 32 mm, BGAs e CSPs, graças ao seu sistema multi-visão e bicos de precisão.

3Qual é a velocidade de colocação?

A velocidade típica de colocação é:

~ 18.000 CPH (Chips Per Hour) para componentes padrão
~ 2,100 CPH para QFPs de tom fino ou ICs complexos

4Que tipos de inspecções são suportados?

Alinhamento da pasta de solda e do estêncil (malha de aço)
Presença/ausência de componentes
Reconhecimento fiduciário
Verificação da orientação e da posição através de câmaras multi-visão

5Suporta a comunicação SMEMA?

Sim, a série YV100 é totalmente compatível com o SMEMA e pode comunicar com transportadores, carregadores ou sistemas AOI.

6Pode usar diferentes tipos de alimentadores?

Sim, suporta:

Outros aparelhos de alimentação
Alimentação de bandejas
Outros aparelhos de alimentação
Alimentação de componentes a granel
Ele também suporta alimentadores elétricos e pneumáticos Yamaha.

7Que tamanhos de PCB pode lidar?

Ele lida com PCBs de 50 × 50 mm a 460 × 335 mm, com uma faixa de espessura de placa de 0,4 ∼ 3,0 mm.

8Qual é a precisão de colocação?

±0,05 mm de precisão de colocação para as fichas
±0,03 mm de repetibilidade para montagem de alta precisão

9É necessária formação de operador?

Sim, os operadores devem ser treinados para:

Programação de PCB (mapeamento de componentes, configuração fiduciária)
Substituição do bico
Calibração do alimentador
Manutenção de rotina (limpeza dos filtros, inspecção dos bicos)

10Quais são as principais tarefas de manutenção?

Limpe e inspecione regularmente os bicos e filtros
Substitua cintos usados e peças de vácuo
Verificar o alinhamento e a calibração da visão
Limpar sensores e realizar ensaios no eixo Z

11Quais são as peças de reposição mais comuns?

Nozles (por exemplo, 71A, 76A)
Rodas de sucção
Válvulas de vácuo
Cintos de regulação
Máquinas e aparelhos de impressão
Sensores fotográficos e válvulas eletromagnéticas

12Suporta MES ou rastreabilidade de códigos de barras?

Alguns modelos suportam a digitalização de códigos de barras e a integração da rastreabilidade com sistemas MES (requer módulos ou interfaces adicionais).
