Feeder Samsung CWEF-YE24-V7 de alta precisão para manuseio de componentes otimizado

Alimentador Samsung CWEF-YE24-V7

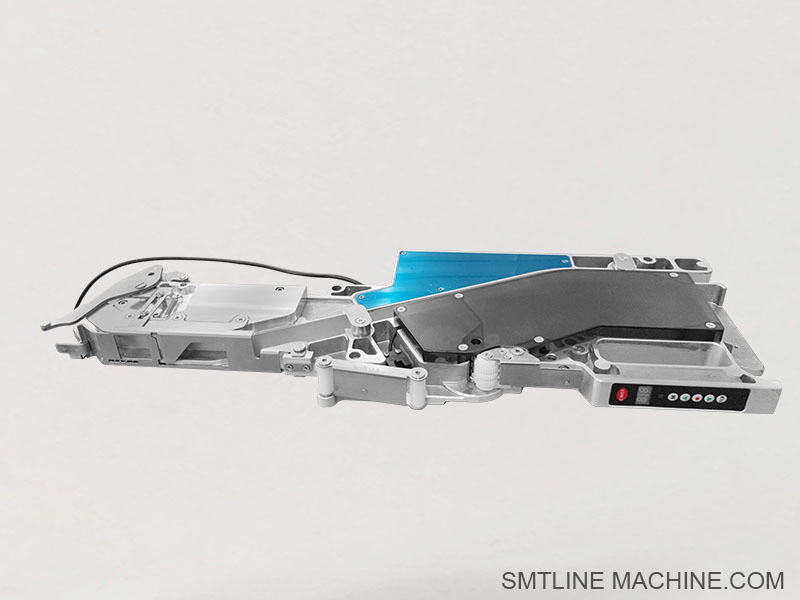

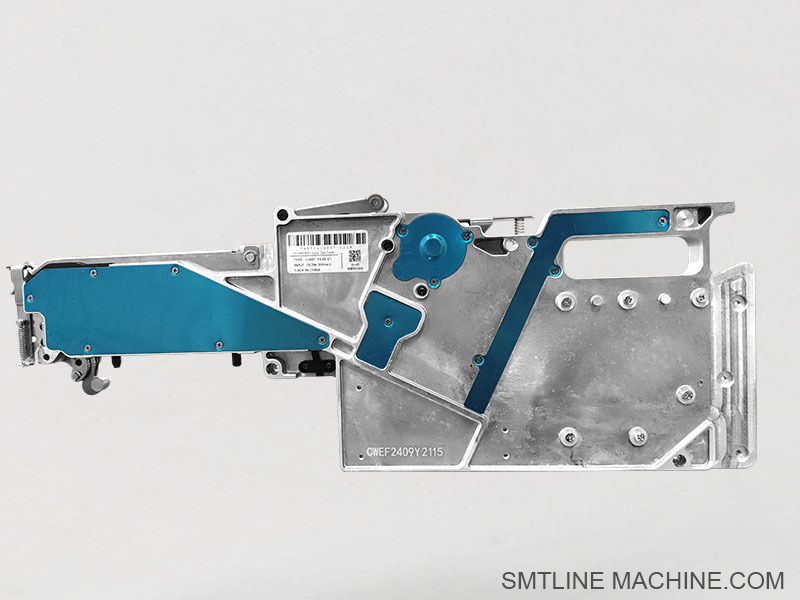

Introdução do Produto – Alimentador Elétrico Samsung CWEF‑YE24‑V7

O Samsung CWEF‑YE24‑V7 é uma versão atualizada do alimentador elétrico de 8 mm usado em máquinas de pick‑and‑place Samsung / Hanwha SMT (como as séries SM/CP/SME). Como uma variante V7, geralmente inclui motor e lógica de controle aprimorados para um avanço de fita mais confiável e melhor sincronização com o firmware recente da máquina.

Principais Características

Alimentador totalmente elétrico que elimina a necessidade de ar comprimido
Compatível com largura de fita de 8 mm—padrão para componentes de chip como resistores, capacitores e pequenos CIs
Funções de codificador e sensor integradas para detectar a presença da fita e evitar erros de alimentação
Projetado para linhas SMT Samsung/Hanwha com conectores de 4‑ ou 5‑pinos
Design compacto com capacidades de troca rápida, ideal para produção de alta‑mix

Especificações Típicas

Largura da fita: 8 mm
Acionamento: Motor interno + eletrônica de controle (lógica V7)
Tipo de conector: Compatível com alimentadores mais antigos de 4 pinos e mais novos de 5 pinos, dependendo do modelo da máquina
Montagem: Compatível com trilhos de banco de alimentadores Samsung padrão
Interface de feedback e sensor: Detecção de fim de fita, detecção de avanço/retrocesso, sinalização de status do motor

Aplicações

Alimentação de pequenos componentes passivos (por exemplo, 0402, 0603, 0805) na produção SMT
Usado em ambientes de alta mistura que exigem trocas rápidas de alimentadores
Compatível com máquinas da família Samsung, como SM320, SM421, SM471, SM482, CP60, DECAN S1/S2, série SME (confirme a versão do conector)

Manutenção Comum e Acessórios Relacionados

Mesmo sem acesso às folhas de especificações oficiais, os acessórios e peças de reposição típicos incluem:

Conjuntos de trilhos guia de fita
Empurradores e bobinas de fita de cobertura
Componentes do motor e da caixa de engrenagens
PCB do sensor ou placa do codificador
Dispositivo de calibração/teste do alimentador
Chicotes de conexão (4 pinos ou 5 pinos)

Acessórios Relacionados – Alimentador Samsung CWEF-YE24-V7

1. Acessórios Mecânicos

Conjunto do Trilho Guia da Fita
Guia a fita do componente com precisão através do mecanismo do alimentador.
Peça comum: J66021001A

Empurrador da Fita de Cobertura
Pressiona e separa a fita de cobertura para expor os componentes para coleta.
Peça comum: J66011003A

Conjunto da Tampa Superior / Grampo da Fita
Protege a área de alimentação e mantém a fita no lugar durante a operação.
Peça: J66031011A

Pino de Travamento / Clipe de Fixação do Alimentador
Trava o alimentador no banco de alimentadores da máquina.
Peça: J70613008A

Placa da Tampa Lateral / Carcaça do Alimentador
Protege os componentes internos do alimentador.
Peça: J66031017A

2. Componentes Elétricos

Conjunto do Motor do Alimentador
Aciona a engrenagem interna para avançar a fita.
Peça: J90551427A

Caixa de Engrenagens de Acionamento
Transfere o torque do motor para o mecanismo da fita.
Peça: J90651417A

PCB de Controle do Alimentador
Controla o motor e faz interface com a máquina pick-and-place.
Peça: J90851407A

PCB do Sensor do Alimentador / Sensor de Fim de Fita
Detecta a presença da fita ou condições de fim de fita.
Peça: J67031002A ou J67021010A

Cabo do Alimentador / Conector de 4 ou 5 pinos
Conecta a alimentação e os sinais do alimentador à máquina.
Peça: J66011002A

3. Ferramentas de Calibração e Manutenção

Gabarito de Calibração do Alimentador / Dispositivo de Teste
Usado para calibração ou teste offline do movimento do alimentador.
Peça: J13013001A

Bobina de Rebobinagem da Fita
Coleta o desperdício da fita de cobertura durante a operação.
Peça: J13014004A

Placa de Mola / Mola de Compressão
Fornece pressão na fita para uma alimentação estável.
Peça: J66031022A

Suporte de Fixação do Guia da Fita
Segura o trilho guia com segurança durante a alimentação.
Peça: J66031013A

4. Armazenamento e Manuseio do Alimentador

Rack de Armazenamento do Alimentador (ESD Seguro)
Usado para armazenar alimentadores durante a troca ou tempo ocioso.
Peça: J13012003A

Bandeja ou Carrinho do Alimentador
Unidade móvel para mover vários alimentadores entre as linhas.

Números de Peça Relacionados – Alimentador Samsung CWEF-YE24-V7

1. Componentes Mecânicos

2. Componentes Elétricos e de Acionamento

3. Ferramentas e Dispositivos Periféricos

Esses números de peça suportam a manutenção de rotina, reparo e atualizações do alimentador CWEF-YE24-V7, garantindo a operação contínua de alta velocidade nas linhas SMT Samsung/Hanwha, como SM421, SM471, SM482, CP45 e DECAN.

Guia de Perguntas Frequentes – Alimentador Elétrico Samsung CWEF-YE24-V7

1. Para que serve o CWEF-YE24-V7?

Este é um alimentador SMT de 8 mm de alta velocidade, acionado eletricamente, usado para fornecer componentes de bobinas de fita (normalmente 0402, 0603, 0805) para máquinas SMT Samsung/Hanwha. Ele automatiza a indexação da fita e fornece alinhamento consistente de coleta para componentes de montagem em superfície.

2. Com quais máquinas ele é compatível?

É compatível com a maioria dos modelos Samsung/Hanwha que suportam alimentadores elétricos, incluindo:

Série SM: SM320, SM421, SM471, SM482
Série CP: CP40, CP45, CP60
Série DECAN: S1, S2
Série SME (Banco de Alimentadores compatível com V7)

Certifique-se de confirmar o tipo de conector (4 pinos ou 5 pinos) com o modelo da sua máquina.

3. Qual a diferença entre CWEF-YE8-V7 e CWEF-YE24-V7?

Ambos são alimentadores elétricos, mas o YE24-V7 normalmente suporta faixas de indexação mais longas e pode lidar com perfis de componentes ligeiramente maiores/mais altos dentro da largura da fita de 8 mm. A versão V7 inclui lógica de controle aprimorada e recursos de feedback.

4. Quais são os problemas comuns e dicas de solução de problemas?

5. Como o alimentador é alimentado e controlado?

Ele usa um motor de passo interno controlado por um PCB do alimentador, alimentado por meio de um conector de 4 ou 5 pinos conectado à máquina SMT. Não requer ar comprimido.

6. Quais peças de reposição são normalmente substituídas?

Conjunto do Motor – J90551427A
Caixa de Engrenagens de Acionamento – J90651417A
PCB do Sensor – J67031002A
Trilho Guia da Fita – J66021001A
Empurrador da Fita de Cobertura – J66011003A
Pino de Travamento do Alimentador – J70613008A

7. Como posso testar ou calibrar o alimentador?

Use um gabarito de calibração do alimentador (por exemplo, J13013001A) para testar a operação do motor, o alinhamento e a indexação da fita fora da máquina.

8. Com que frequência o alimentador deve ser mantido?

Uso leve: inspecione e limpe a cada 1–2 semanas
Produção pesada: inspecione diariamente ou após cada bobina
Substitua as peças desgastadas (trilhos guia, motores, sensores) a cada 3–6 meses, dependendo da carga

9. Ele pode rebobinar a fita de cobertura?

Sim. O alimentador suporta bobinas de rebobinagem de fita de cobertura opcionais (por exemplo, J13014004A) para manter as áreas de trabalho limpas e evitar interferências.

10. Como posso saber se é um alimentador de 4 ou 5 pinos?

Verifique o plugue da interface traseira.

4 pinos: Usado em modelos SM/CP anteriores
5 pinos: Suporta linhas de sinal extras para máquinas mais novas (lógica compatível com V7)
