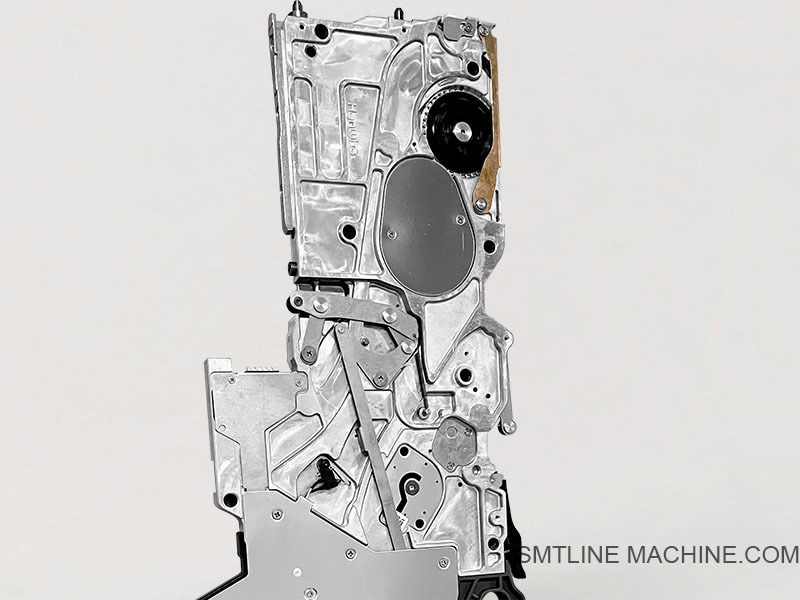

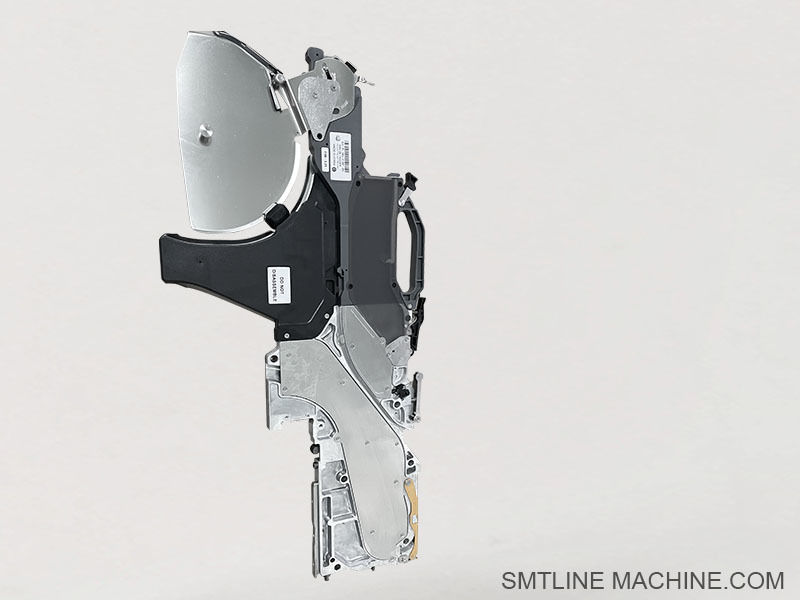

1009 Capacidade Samsung Pneumatic Feeder 08mm Leve 0,79kg Montador para operação suave

Samsung Pneumatic Feeder 08mm

Introdução ao produto Samsung 8mm Pneumatic Feeder

O alimentador pneumático Samsung 8mm é um alimentador de fita padrão projetado para uso com máquinas de pick-and-place SMT da Samsung, particularmente modelos iniciais como o CP40, CP45, CP60.Ele opera usando ar comprimido para avançar fitas de componentes e é tipicamente usado para componentes passivos em formato de fita impressa de 8 mm ou papel.

Características fundamentais

Sistema de acionamento pneumático: usa a pressão do ar para indexar a fita, eliminando partes mecânicas do motor.
Compatível com fita de largura de 8 mm, ideal para alimentação de resistores, capacitores e pequenos ICs.
Funciona com a série CP da Samsung (CP40/CP45/CP60) e outros modelos compatíveis com pneumáticos.
Projetado para alimentação de alta velocidade com alinhamento consistente.
Fácil de carregar e descarregar bobinas de fita para uma rápida mudança.

Especificações típicas

Largura da fita: 8 mm (uma única faixa)
Tipo de accionamento: pneumático (mecanismo de cilindro de ar)
Velocidade de alimentação: indexação de alta velocidade para produção em massa
Instalação: slots de banco de alimentação padrão para a série CP
Tipos de componentes: 0402, 0603, 0805, pequenos LEDs e ICs

Aplicações

Usado em linhas de produção SMT de grande volume para alimentar componentes comuns de chips.
Ideal para máquinas Samsung de primeira geração que não suportam alimentadores elétricos.
Comum em indústrias como eletrônica de consumo, automotiva, LED e telecomunicações.

Acessórios opcionais

Mecanismo de prensagem de fita de cobertura
Outros aparelhos de ar condicionado e aparelhos de ar condicionado
Conectores para tubos de ar e adaptadores para bancos de alimentação
Jigs de calibração e de ensaio para instalações de alimentação CP

Acessórios relacionados Samsung 8mm Pneumatic Feeder

1. Componentes mecânicos

Ferrovia guiadora de fita
Guia a fita do componente para o caminho do alimentador.
Identificação da parte: frequentemente específica do alimentador

Separador de fita / pulsador de cobertura
Levanta e separa a fita de cobertura para que os componentes estejam expostos para recolha.

Placa de base do alimentador / estrutura da carcaça
Suporte estrutural que sustenta o mecanismo da fita e o cilindro de ar.

Pincel de bloqueio do alimentador / conjunto de pinças
Fixa o alimentador no banco de alimentação da máquina SMT.

Primavera de pinça de fita / Primavera de tensão
Mantém a tensão da fita adequada e impede a deriva da fita.

2. Componentes pneumáticos

Balde de ar
Alimenta o mecanismo de avanço da fita.
Normalmente um pequeno cilindro de dupla ação ou de ação única, específico do modelo de alimentador

Válvula solenoide (para alguns tipos de bancos)
Controla o fornecimento de ar ligado/desligado para os alimentadores individuais (externos à unidade de alimentação).

Conector de tubulação de ar / instalação
Acessórios padrão de ligação por empurrão para entrada de ar comprimido.

Muffler de escape
Reduz o ruído da liberação de ar e protege o cilindro.

3Ferramentas de ensaio e manutenção

Jig de calibração do alimentador (para a série CP)
Utilizado para testes fora da máquina de avanço da fita e alinhamento do curso.

Ferramenta de pinça de mola
Ajudar na substituição segura das molas de alimentação internas.

Regulador de pressão do ar
Controla a pressão de ar de entrada para corresponder às especificações do alimentador (normalmente 0,4 ∼ 0,6 MPa).

4Acessórios diversos

Estaca de armazenamento de alimentação
Carrinho de alimentação ou prateleira de armazenamento com segurança ESD para organizar os alimentadores durante o tempo de inatividade.

Adaptador de suportador de bobina
Para a fixação de bobinas de fita de forma segura no alimentador.

Reenroscador de resíduos de fita (opcional, se suportado)
Mecanismo para enrolar e recolher fita adesiva durante a alimentação.

Números de peças relacionadas Samsung 8mm alimentador pneumático

1. Componentes mecânicos

2. Componentes pneumáticos

3Calibração e ferramentas

4Acessórios diversos

Nota: O número exacto da peça pode variar ligeiramente em função da geração e do lote do alimentador da série CP (por exemplo, CP45, CP40L, CP60).Verificar sempre o rótulo no corpo do alimentador para garantir a sua plena compatibilidade.

Guia de perguntas frequentes Samsung 8mm alimentador pneumático

1Para que é utilizado o alimentador pneumático Samsung de 8 mm?

É concebido para inserir fita transportadora de 8 mm contendo componentes de montagem na superfície (por exemplo, resistores 0402, 0603, 0805, condensadores, pequenos circuitos integrados) em máquinas SMT da série CP da Samsung,usando ar comprimido para avançar a fita.

2Com que máquinas SMT é compatível?

Este alimentador é compatível com os seguintes modelos:

Samsung CP40, CP45, CP60
Algumas variantes do CP45FV e do CP40L

Estas máquinas exigem alimentadores pneumáticos, não elétricos.

3Como é que funciona?

A fita avança um passo por ciclo de colocação, expondo o próximo componente para captação pela cabeça de colocação.

4Qual é a pressão de ar necessária para o funcionamento?

Pressão de trabalho típica:
0.4 a 0,6 MPa (4 ‰ 6 bar)
Muito baixo = falha de alimentação
Muito elevado = desalinhamento dos componentes ou danos da fita

5Que tipos de fita é suportado?

Largura da fita: 8 mm
Tipos de fita: fita impressa de plástico ou de papel
Tipos de componentes: resistores de chips, condensadores, LEDs, pequenos semicondutores

6Quais são os problemas comuns e as dicas de solução de problemas?

7Quais as peças que são normalmente substituídas?

Balde de ar ¥ J70541004A
Fenda de retorno J90651007A
Ferrovia de guias de fita ¥ J66021001A
Repressor de fita de cobertura J66011003A
Garrafa de bloqueio/pino J70613008A
Conectores de tubos J70631015A

8Como posso testar o alimentador?

Utilize uma caixa de ensaio de alimentação manual (por exemplo, J13014002A) ou um dispositivo de calibração (J13013001A) para simular a alimentação sem utilizar a máquina SMT completa.

9- Suporta rebentação de fita de cobertura?

Algumas configurações permitem rolos de rebobinagem de fita de cobertura opcionais (por exemplo, J13014004A), mas muitos dos primeiros alimentadores pneumáticos não suportam rebobinagem automatizada.

10Com que frequência deve ser efectuada a manutenção?

Diariamente: soprar poeira, verificar o caminho da fita
Semanalmente: Verificar fugas de ar, inspecionar molas e peças móveis
Mensalmente: lubrificar a garrafa de ar, substituir as peças desgastadas
Quarta-feira: Inspecção completa e reconstrução, se necessário
