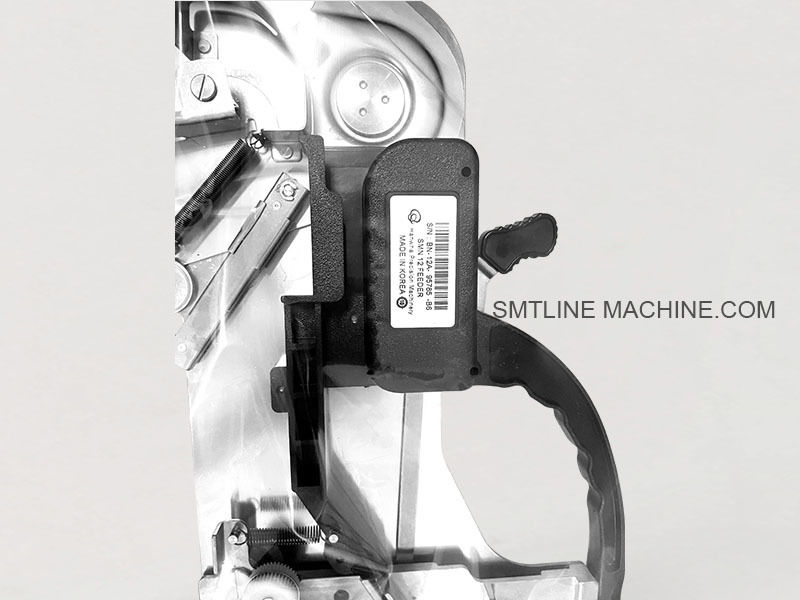

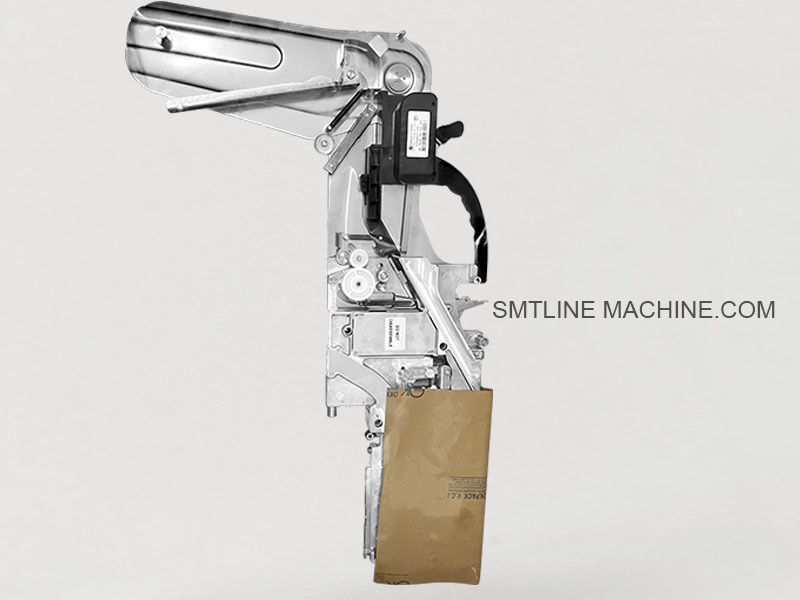

Alimentação pneumática Samsung de 12 mm de alta precisão para colocação de componentes

Samsung Pneumatic Feeder 12 mm

Introdução ao produto Samsung 12mm Pneumatic Feeder

O alimentador pneumático de 12 mm da Samsung é um alimentador de fita de ar confiável projetado para fornecer componentes de montagem de superfície de fitas transportadoras de 12 mm para máquinas de colocação SMT da Samsung.É amplamente utilizado em plataformas de geração mais antiga, como o CP40, CP45 e CP60 que dependem da tecnologia de alimentação pneumática.

Características fundamentais

Operação pneumática: utiliza ar comprimido para conduzir o avanço da fita
Compatível com fitas portadoras de 12 mm, ideal para alimentação de componentes passivos maiores, pequenos ICs ou dispositivos de alimentação
Adequado para máquinas da série CP da primeira geração da Samsung
Oferece indexação de alta velocidade e posicionamento estável dos componentes
Projeto mecânico robusto com requisitos mínimos de manutenção

Especificações

Largura da fita: 12 mm
Tipo de accionamento: pneumático (mecanismo de cilindro de ar)
Pitch do componente: ajustável (normalmente 4 mm, 8 mm ou 12 mm de passos)
Fonte de alimentação: ar comprimido (normalmente 0,4 ∼ 0,6 MPa)
Método de alimentação: indexação por passo a ar
Suporte de bobinas: até 13"/15" bobinas padrão

Aplicações

Ideal para fornecer componentes maiores como:

Diodos e MOSFET
Capacitores eletrolíticos
Retrovisores pequenos
Componentes de chips 1206 e 1210
Comumente utilizados em ambientes de produção SMT de grande volume para:

Eletrónica de consumo
PCB para automóveis
Placas de LED

Compatibilidade

Funciona com plataformas de alimentação pneumática Samsung, incluindo:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Série CP60

Acessórios relacionados Samsung 12mm Pneumatic Feeder

1. Componentes mecânicos

Ferrovia de guia de fita (ferrovia de fita / carrinho)
Assegura uma alimentação suave e precisa da fita de componentes de 12 mm.

Prensador / separador de fita de cobertura
Levanta e separa a fita de cobertura para expor componentes para recolha.

Placa de cobertura superior / pinça
Mantém a fita no lugar e impede que ela se levante durante o avanço.

Pin / botão de bloqueio do alimentador
Fixa o alimentador na fenda do alimentador da máquina (por exemplo, fecho de bloqueio ou alfinete de libertação rápida).

Carregador de bobina / eixo da bobina da fita
Mantém os rolos dos componentes (normalmente 13 ou 15) na posição de desenrolar.

2. Componentes pneumáticos

Balde de ar (actuador de alimentação)
Fornece o movimento linear para avançar a fita um passo de cada vez.

Ligação da barra de pressão de ar / deslizador
Transfere o movimento do cilindro de ar para o mecanismo de avanço da fita.

Primavera de regresso
Reinicia o mecanismo de deslizamento após cada movimento de avanço.

Conectores de tubos de ar / acoplamentos rápidos
Permite a ligação à alimentação de ar comprimido.

O silenciador ou silenciador (facultativo)
Reduz o ruído do ar durante a ventilação.

3Ferramentas de manutenção e de ensaio

Jig de calibração do alimentador / fixação de alinhamento
Utilizado para testar e alinhar os alimentadores fora da máquina.

Caixa de ensaio manual
Fornece controlo de ar manual para testes de alimentação fora da máquina.

Escovas de limpeza de alimentação
Elimina poeira e detritos dos carris de guia e das peças móveis.

Estaca de armazenamento de alimentação
Para armazenamento organizado de vários alimentadores quando não estiverem em uso.

Estas partes são essenciais para assegurar:

Alimentação por fita lisa
Alinhamento adequado
Recolha de componentes fiável
Instalação/desmontagem fácil durante a produção

Números de peças relacionadas (em inglês)

1. Componentes mecânicos

2. Componentes pneumáticos

3Ferramentas de ensaio e manutenção

Os números das peças abrangem os itens mais frequentemente substituídos e reparados no sistema de alimentação de fita pneumática de 12 mm da Samsung, garantindo um desempenho consistente na produção SMT.

Guia de perguntas frequentes Samsung 12mm alimentador pneumático

1Para que é utilizado o alimentador pneumático Samsung de 12 mm?

É projetado para alimentar fita de transporte de 12 mm de largura contendo componentes de montagem na superfície, tais como resistores maiores, capacitores, pequenos ICs,e dispositivos de alimentação em máquinas SMT da série CP da Samsung que utilizam ar comprimido para avanço de fita.

2Quais máquinas SMT são compatíveis com este alimentador?

Compatível com plataformas de alimentação pneumática Samsung, incluindo:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Série CP60

Estes modelos usam alimentadores pneumáticos em vez de elétricos.

3Como funciona o alimentador?

O alimentador utiliza um cilindro de ar comprimido para indexar a fita para a frente passo a passo, expondo o próximo componente para recolha pela cabeça de colocação da máquina.

4Que pressão de ar é necessária?

A pressão de funcionamento típica é de 0,4 a 0,6 MPa (46 bar).

5Que tipos e tamanhos de fitas é suportado?

Largura da fita: 12 mm
Tela para componentes: Tela de plástico ou de papel em relevo
Componentes típicos: resistores de chips maiores (1206, 1210), diodos, pequenos relés, capacitores eletrolíticos.

6Quais são os problemas comuns e as dicas de solução de problemas?

7Quais as peças que normalmente precisam de substituição?

Filtro de ar (J70541004A)
Fonte de retorno (J90651007A)
Ferrovias guias de fita (J66021002A)
Reboque de fita de cobertura (J66011003A)
Pin de bloqueio / botão (J70613008A)
Conectores de tubos de ar (J70631015A)

8Como posso testar ou calibrar o alimentador?

Para simular os ciclos de alimentação e verificar o correcto avanço da fita fora da máquina SMT, utilizar um dispositivo de calibração do alimentador (J13013001A) ou uma caixa de ensaio manual (J13014002A).

9- Suporta rebentação de fita de cobertura?

Podem estar disponíveis rolos de cinta de enrolamento opcional (por exemplo, J13014004A), mas não são padrão em todos os modelos.

10Qual é o calendário de manutenção recomendado?

Diariamente: limpar o caminho da fita, verificar se há detritos
Semanalmente: Verificar a pressão do ar e as mangueiras, inspecionar molas e peças móveis
Mensalmente: Lubrificar cilindro se necessário, substituir peças mecânicas desgastadas
Quarta-feira: Inspecção completa e reconstrução, se necessário
