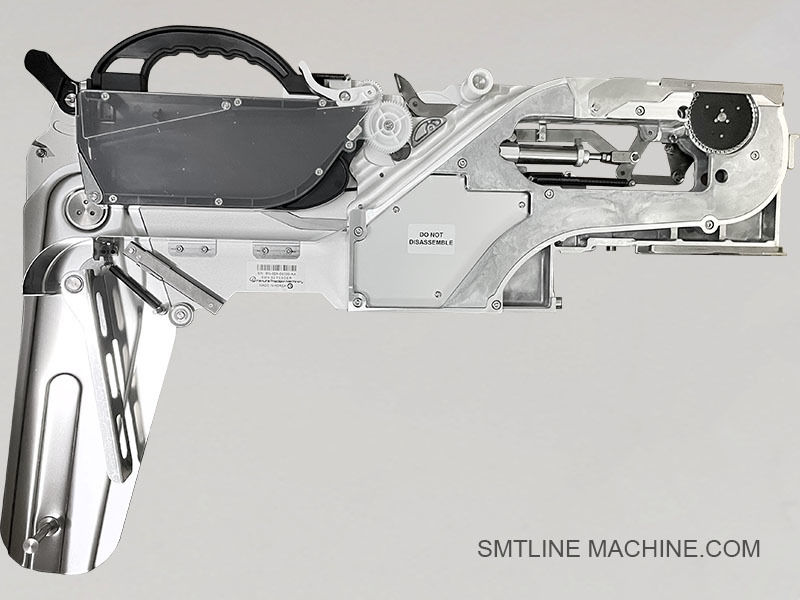

Alimentador Pneumático Samsung 32mm

Samsung Pneumatic Feeder 32 mm

Introdução ao produto Samsung 32mm Pneumatic Feeder

O alimentador pneumático Samsung de 32 mm é um alimentador de fita de componentes robusto e movido a ar projetado para fornecer componentes eletrônicos grandes e pesados para máquinas de colocação SMT da série Samsung CP.Utiliza ar comprimido para controlar o mecanismo de indexação da fita, assegurando uma alimentação precisa e de alta velocidade para fitas de 32 mm de largura.

Características fundamentais

Operação pneumática: utiliza ar comprimido para avançar a fita passo a passo
Projetados para grandes componentes SMD, tais como:

IC de potência
Transformadores
Conectores
Indutores blindados
Compatível com máquinas da série CP da Samsung, incluindo as CP40, CP45, CP60
Suporta alimentação rápida e estável em ambientes de produção de alto volume
Construção rígida para durabilidade e estabilidade a longo prazo

Especificações técnicas
Largura da fita: 32 mm
Método de accionamento: pneumático (mecanismo de cilindro de ar)
Ponto de alimentação: ajustável (normalmente 8, 12 ou 16 mm de passos)
Fornecimento de energia: Requer ar comprimido (0,4 ∼0,6 MPa recomendado)
Compatibilidade do tamanho do rolo: rolos de transporte padrão de 13 e 15

Aplicações

Amplamente utilizado em indústrias como:

Eletrónica automóvel
Modulos de potência
PCB de controlo industrial
Ideal para a colocação de componentes grandes que exigem fita mais larga e força de alimentação estável

Compatibilidade

Compatibilidade total com as plataformas pneumáticas de alimentação da série CP da Samsung:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Série CP60

Acessórios relacionados Samsung 32 mm alimentador pneumático

1. Componentes mecânicos

Trilha de guia de fita de 32 mm
Assegura o alinhamento estável da fita larga durante a alimentação.
Ajuda a evitar distorções ou desalinhamentos de componentes grandes.

Separação de fita de cobertura / montagem do empurrador
Descasca e segura a fita para expor os componentes.
Pode ser maior e reforçado para fitas largas.

Placa de cobertura superior
Segura a fita para avançar sem problemas.

Pin de bloqueio do alimentador / botão de bloqueio
Mecanismo que fixa o alimentador ao trilho do banco de alimentação.

Eixo / suporte do suporte da bobina
Segura o rolo de fita de 13 ̊ ou de 15 ̊ no lugar certo.

2. Componentes pneumáticos

cilindro de ar de grande diâmetro
Conduz o curso de alimentação da fita para fita de 32 mm de largura.
Mais pesado do que as versões de 8 mm ou 12 mm.

Rodas de pressão de ar / ligação de deslizamento
Conecta o movimento do cilindro à engrenagem de avanço da fita.

Primavera de regresso
Reinicialização do mecanismo após cada curso de alimentação.

Acessórios de mangueiras de ar / conectores de tubos
Acessórios de ligação por empurrão ou com roscas para entrada de ar.

Frigorífico de escape / silenciador (opcional)
Reduz o ruído pneumático durante a liberação de ar.

3Ferramentas de ensaio e manutenção

Jig de calibração do alimentador
Utilizado para testar e ajustar a ação de alimentação fora de linha.

Caixa de ensaio manual
Permite aos técnicos simular a alimentação com ar comprimido.

Estaca de armazenamento / Carrinho de alimentação
Organiza e armazena com segurança os alimentadores largos.

Escovas / Ferramentas de Limpeza
Usado para limpar o caminho da fita e os mecanismos internos.

Notas

Muitos acessórios são compartilhados com alimentadores pneumáticos de 24 mm e 44 mm, mas variam ligeiramente em tamanho.
Todos os carris de guia, cilindros de ar e suportes devem corresponder ao tipo de armação do alimentador de 32 mm para garantir um bom desempenho.

Números de peças relacionadas Samsung 32 mm alimentador pneumático (sem tabela)

Componentes mecânicos

J66021004A ?? 32 mm trilho guiado por fita, para alinhar e suportar o caminho da fita larga.
J66011005A ¢ Receptor de fita de cobertura, concebido para levantar e separar a fita de cobertura em fitas de 32 mm.
J66031013A ¢ Placa de cobertura superior, reforçada para suportar uma pressão de fita mais larga.
J70613008A ️ Pin de bloqueio ou botão de bloqueio do alimentador, para a montagem do alimentador na máquina.
J66031019A ¢ Bracket de eixo de bobina ou suporte de bobina, para suportar bobinas de fita de 13 ̊ ou 15 ̊.
J66031023A Clampspring ou Tension Spring Plate, mantém a pressão e o alinhamento da fita consistentes.

Componentes pneumáticos

J70541006A Air Cylinder (Large-Bore Type), fornece a força para indexar fita pesada de 32 mm.
J70631011A Air Push Rod ou Slide Link, liga o cilindro ao mecanismo de avanço da fita.
J90651008A ¢ Primavera de retorno (de serviço pesado), utilizada para reiniciar o deslizador do alimentador após cada ciclo.
J70631015A ️ Conector de tubo de ar, tipo de instalação rápida ou de ligação por pressão para linhas pneumáticas.
J70631012A Cinturão de montagem do cilindro, mantém a cilindra de ar em posição dentro do alimentador.

Ferramentas de ensaio e manutenção

J13013001A Jig de calibração do alimentador, para ensaio e alinhamento do alimentador fora da máquina.
J13014002A Caixa de ensaio de alimentação manual, simula a alimentação de ar manualmente para verificações funcionais.
J13012003A  Cadeira de armazenamento ou carrinho de alimentação, para organização segura do alimentador.
J13014004A

Guia de perguntas frequentes Samsung 32mm alimentador pneumático

1Para que é utilizado o alimentador pneumático Samsung de 32 mm?

O alimentador pneumático Samsung de 32 mm é utilizado para alimentar grandes componentes de montagem na superfície, tais como ICs de energia, relés, conectores,e inductores blindados montados em fita transportadora de 32 mm de largura em máquinas SMT da série CP da Samsung.

2Com que máquinas é compatível?

Este alimentador é compatível com as seguintes máquinas pick-and-place da Samsung que utilizam alimentadores pneumáticos:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Série CP60

3Como funciona o alimentador?

O cilindro de ar move uma barra de empurrão que move a engrenagem de avanço da fita.expondo o próximo componente para recolha.

4Que pressão de ar é necessária?

A pressão de trabalho recomendada é de 0,4 a 0,6 MPa (46 bar).
A baixa pressão pode causar alimentação incompleta; a pressão elevada pode provocar desgaste mecânico ou quebra da fita.

5- Que tipos de fita e componentes pode lidar?

Largura da fita: 32 mm
Tipos de componentes:

Semicondutores de potência
Condensadores grandes
Transformadores
Conectores de alta corrente
Pacotes de retransmissão
Tipo de fita: fita transportadora de plástico em relevo, com ou sem fita de cobertura

6Quais são os problemas comuns e as sugestões de solução de problemas?

Não alimentação por fita
Verifique se há baixa pressão de ar ou uma garrafa danificada.

Faixa de cobertura não se descascando corretamente
Inspeccionar e substituir o compressor de fita de cobertura ou a mola de tensão.

O alimentador não se bloqueia na máquina
Verifique se o alfinete de fechadura ou o fecho de montagem estão danificados.

O alimentador retorna lentamente ou fica preso
Limpe a ligação do slide e inspecione a mola de retorno.

Fugas de ar
Substitua os conectores ou vedações dos tubos de ar desgastados.

7Quais as peças que necessitam frequentemente de substituição?

Filtro de ar (J70541006A)
Reversão da fonte (J90651008A)
Reboque de fita de cobertura (J66011005A)
Ferrovias guias de fita (J66021004A)
Pin de bloqueio do alimentador (J70613008A)
Conector de ar (J70631015A)

8Como testar o alimentador?

Para verificar o avanço da corrente de ar e da fita fora da máquina SMT, utilizar um dispositivo de ensaio do alimentador (J13013001A) ou uma caixa de ensaio do alimentador manual (J13014002A).

9Suporta a bobina de cinta?

Algumas configurações podem suportar a rebobinagem de fita de cobertura opcional usando um bobinador de rebobinagem (por exemplo, J13014004A), mas isso depende da versão do modelo.

10Qual é o calendário de manutenção sugerido?

Diariamente: limpar o pó, verificar o alinhamento da fita
Semanalmente: inspecção de fugas de ar, limpeza de peças móveis
Mensalmente: lubrificar as juntas mecânicas e verificar a tensão das molas
Quartalmente: substitua as peças desgastadas e teste-as com uma jante para verificar a precisão
