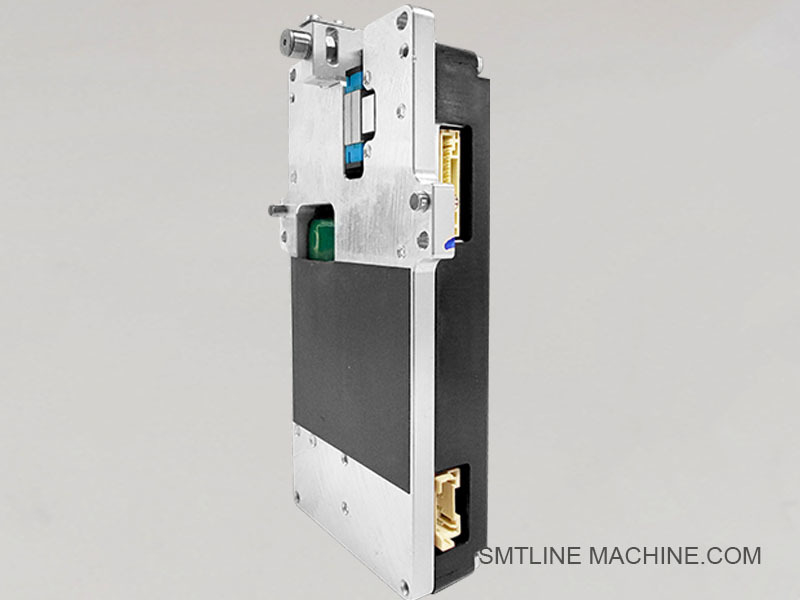

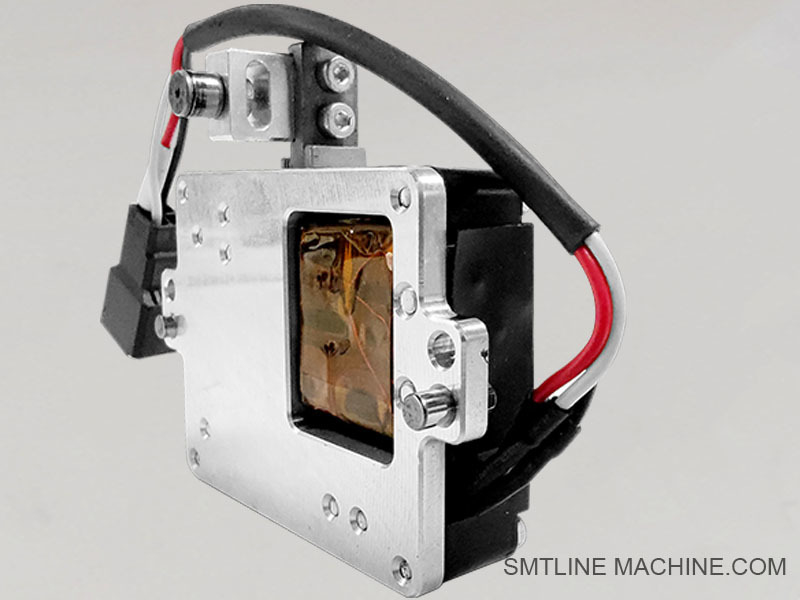

Introdução ao produto Yamaha YSM40 Motor Assembly (Servo/Stepper Motor)
O conjunto de motores YSM40 refere-se aos servomotores de alto desempenho utilizados no sistema de recolha e colocação Yamaha YSM40, essenciais para eixos de accionamento como X (granaria), Y (estágio), Z (recolha/elevação da cabeça),e indexação rotativaEstes motores proporcionam a velocidade, precisão e sincronização necessárias para a produção de SMT de ultra-alta velocidade.
Características fundamentais
Servomotores de alto binário com aceleração rápida, suportando velocidades de colocação de até 200.000 CPH quando combinados com cabeças RS ([Yamaha Motor Global Site]
Controle de movimento de precisão com repetibilidade de posicionamento de ±25 μm (25 μm sigma)&x20;
Optimizado para operações com duas ou quatro cabeças, permitindo a captação e colocação simultâneas
Sistemas integrados de retroalimentação da posição do laser ou de codificação para posicionamento preciso dos PCB e dos componentes
Projetado para choque de impacto mínimo para componentes sensíveis, graças ao desenho leve do feixe X e da cabeça da Yamaha
Desempenho e Integração
Os motores permitem configurações extremamente rápidas, de alta densidade de 4 feixes e 4 cabeças, mantendo uma pegada de máquina compacta ([Yamaha Motor Global Site][1])
Totalmente integrado na plataforma de controle de movimento da Yamaha, garantindo coordenação sincronizada com os alimentadores ZS, cabeças rotativas/múltiplas (MU/RS/FL) e sistemas de visão
Suporta operação contínua com diagnóstico de bocal / alimentador em tempo real e recuperação automática, reduzindo o tempo de inatividade, [Yamaha Motor Global Site] [1])
Destaques técnicos
Servo e coordenação do eixo permitem o controle simultâneo de vários movimentos dentro de um quadro de 1 metro de largura ([Yamaha Motor Global Site][1])
Integrado com cabeças RS (Velocidade Revolucionária), MU (Multi-Função) e FL (Flexível) da Yamaha, os motores impulsionam os braços rotativos e os eixos lineares
Projetado para linhas SMT de alto ciclo de trabalho, com especificações construídas para sustentar ~ 96% de tempo de atividade
Aplicações típicas
Produção SMT de alta mistura e de alto volume, montagem de eletrônicos que requerem uma colocação rápida e precisa
Tamanhos de PCB variando de 50 × 50 mm a 700 × 460 mm ([Yamaha Motor Global Site][1],
Uma cobertura de tamanho de componente de 0201 μm chips até 45 × 100 mm dispositivos de forma ímpar&x20;










Acessórios relacionados Yamaha YSM40 Motor Assembly
1. Unidade de codificação de motor
Fornece feedback em tempo real da posição e velocidade do motor para controle preciso do movimento.
2Módulo motorista
Controla a potência, direção e binário do servo ou motor passo a passo.
3Cinturão de tempo / Cinturão de acionamento
Transfere o movimento do eixo do motor para o estágio linear ou cabeça usando cintos de borracha de precisão com dentes.
4- Conjunto de poleas.
Montado no eixo do motor e utilizado com cintos de regulação, garante rotação sincronizada com deslizamento mínimo.
5. Associação de trilhos lineares do eixo Z
Funciona com o motor do eixo Z para orientar o movimento vertical da cabeça do bico.
6- Ventilador de arrefecimento / Lava-chamas
Dissipa o calor do módulo do motor e do condutor.
7. Suporte de montagem do motor
Fixa o motor no quadro ou na pórtica em movimento, com máquinas de precisão para evitar desalinhamento ou vibração.
8. Cabo de sinal do motor / Cabo de codificação
Transmite sinais de controlo entre o motor e o controlador/condutor. Inclui linhas de retorno de potência e posição.
9. Eixo Z Primavera / absorvedor de choque
Protege o eixo Z e os componentes de impacto durante o movimento para baixo.
10. Conjunto de engrenagens de rotação da cabeça
Conecta o motor do eixo R à cabeça do bico giratório, converte o binário do motor em movimento angular controlado.
Nota:
Os tipos de acessórios podem variar consoante o modelo da cabeça de colocação (RS, MU, FL, etc.)
Recomenda-se que as peças originais da Yamaha garantam a total compatibilidade e segurança da máquina.










Números de peças relacionadas Yamaha YSM40 Motor & Acessórios
Associações de motores:
KHJ-M9166-00X X-axis servomotor para YSM40
KHJ-M9167-00X ′ Servomotor do eixo Y
KHJ-M9168-00X Motor de elevação do eixo Z
KHJ-M9169-00X Motor de rotação do eixo R (para rotação da cabeça do bico)
Motoristas e codificadores:
KHJ-M9110-00X Modulo de condutor de motor para servomotor X/Y
KHJ-M9131-00X Unidade de codificação (rotativa ou linear) para retroalimentação de posição
Acessórios mecânicos:
KHJ-M9170-00X ¢ Faixa de regulação (transmissão X/Y)
KHJ-M9171-00X ¢ Conjunto de poleas para sistema de correia de regulação
KHJ-M9172-00X Z-axis linha de trilho e carro de montagem
KHJ-M9173-00X Amortizador ou amortecedor de molas do eixo Z
KHJ-M9174-00X ¢ Conjunto de engrenagens de rotação do bico para motor do eixo R
KHJ-M9175-00X ¢ Suporte de montagem para a base do motor ou para o quadro da cabeça
Cabos e eléctricos:
KHJ-M9180-00X Cable de sinal de motor (com linha de codificação blindada)
KHJ-M9181-00X Cable de codificação flexível do eixo Z
KHJ-M9182-00X Cable de alimentação para interface condutor-motor
Nota:
O sufixo ?? 00X?? pode mudar em função da revisão ou da configuração da máquina.
Para as cabeças de colocação FL/MU/RS, os tipos de motor específicos e os números de peças podem variar ligeiramente.
Confirme sempre a compatibilidade com o número de série da máquina ou através do manual de serviço da Yamaha.





Guia de perguntas frequentes Sistema de motor Yamaha YSM40
1Que motores são usados na Yamaha YSM40?
O YSM40 usa servomotores de alta velocidade nos eixos X, Y, Z e R. Esses motores são projetados especificamente para operações de pick-and-place de alta velocidade com controle e feedback de precisão.
2O que é que cada motor controla?
Motor do eixo X Move o pórtico de lado a lado
Motor do eixo Y Controlando os movimentos de ida e volta da cabeça
Motor do eixo Z Controlos do movimento vertical do bico
Motor do eixo R
3O que torna estes motores especiais?
Os motores YSM40 são:
Alto binário e compacto
Equipados com codificadores integrados ou externos para controlo de circuito fechado
Optimizado para aceleração/desaceleração rápida para atingir até 200.000 CPH
4Quais são os sintomas comuns de falha de um motor?
Eixo não em movimento ou trêmulo
Desalinhamento da cabeça de colocação
Códigos de alarme como "excesso de corrente do motor", "erro do servo" ou "perda de feedback do codificador"
5Os motores podem ser substituídos individualmente?
Todos os motores YSM40 são modulares e podem ser substituídos individualmente.
6Que acessórios são normalmente necessários para uma substituição do motor?
Cabo de codificação
Bracket ou base de montagem
Ventilador de arrefecimento ou dissipador de calor
Cinturão de regulação e poleia (se estiverem usados)
Modulo do condutor (se danificado)
7Como identifico o número de peça correto para um motor?
Cada motor tem um número de peça KHJ-M91xx-00X exclusivo.
O manual de serviço da Yamaha
O rótulo da peça no motor
Ficha de configuração da sua máquina
8Que precauções devem ser tomadas durante a substituição?
Desligar e descarregar o sistema antes da substituição
Evite tocar os conectores do codificador com as mãos nuas (danos estáticos)
Garantir o alinhamento adequado ao instalar o novo motor
Realizar um ensaio de colocação e calibração após a substituição
9Com que frequência o motor deve ser mantido ou substituído?
Os motores Yamaha são projetados para uma longa vida, mas devem ser:
Inspecção visual mensal
Lubrificado/limpado se exposto a poeira ou fluxo
Substituição após 20 000 horas de funcionamento se a eficiência cair ou a vibração aumentar
10Onde posso obter documentação técnica ou apoio?
Manuais oficiais da Yamaha
Fornecedores de serviços SMT autorizados
Posso ajudá-lo a localizar guias PDF, vistas explodidas, ou diagramas de peças a pedido
Armazém físico,
Entrega rápida
Apoio pós-venda
prestação de serviços de transporte porta a porta
vantagens de preço,
oferecendo uma gama completa de equipamentos e acessórios de mergulho SMT

Podemos fazer por si:
1Nós fornecemos uma solução SMT completa para você.
2Fornecemos tecnologia básica com os nossos equipamentos.
3Nós fornecemos o serviço técnico mais profissional
4Temos uma rica experiência na instalação da fábrica SMT.
5Podemos resolver qualquer questão sobre SMT.
