Cabo de aço ZS Feida KLJ-MC186-00


ZS Feida Steel Wire Rope KLJ-MC186-00




Introdução do Produto – ZS Feeder Steel Wire Rope KLJ-MC186-00

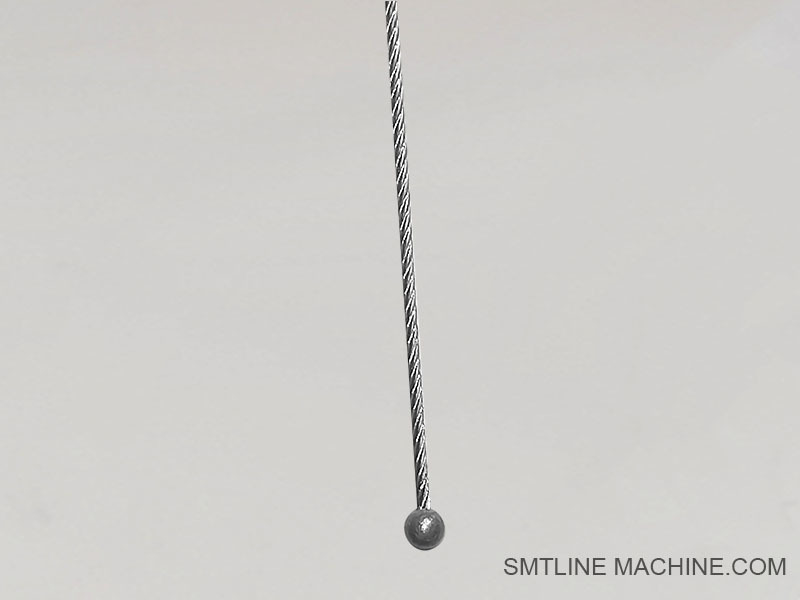

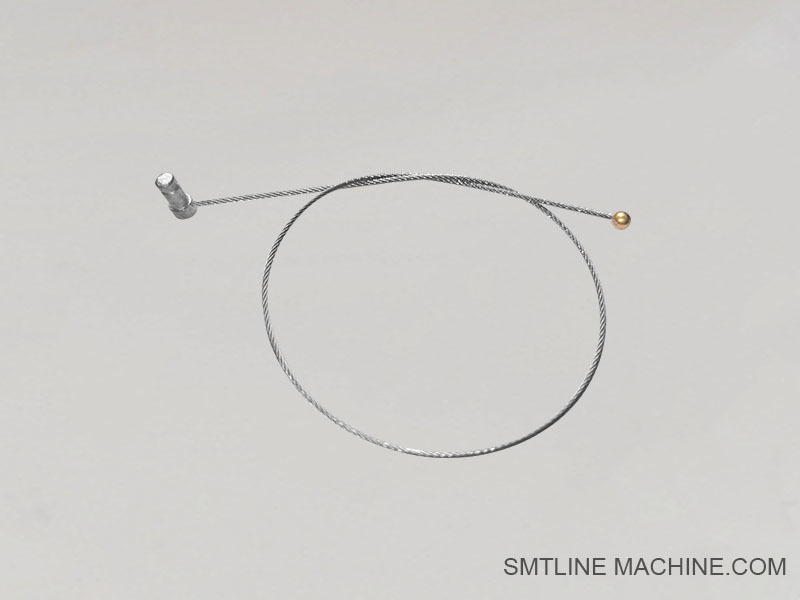

O KLJ-MC186-00 é um cabo de aço de alta resistência projetado especificamente para alimentadores da série ZS usados em máquinas de pick-and-place Yamaha / Hanwha SMT. Este componente desempenha um papel crucial na manutenção da tensão e do movimento mecânico necessários para a remoção da fita de cobertura e o controle de alimentação em mecanismos de carregamento automático.

Principais Características:

Material: Aço inoxidável trançado com revestimento anticorrosão
Aplicação: Usado no mecanismo de tensionamento e rebobinamento da fita de cobertura dos alimentadores ZS
Estrutura: Fios de aço precisamente enrolados para um movimento suave e sem vibrações
Durabilidade: Alta resistência à tração e resistência à fadiga para suportar longos ciclos de produção
Encaixe: Projetado de acordo com as especificações OEM para o número da peça KLJ-MC186-00; substituição direta do sistema original de cabo de aço

Aplicações Típicas:

Alimentadores Yamaha ZS 8mm / 12mm / 16mm
Compatível com modelos de alimentadores usados em séries YSM10 / YSM20 / Sigma G5 / Z:TA-R
Usado em sistemas automáticos de rebobinamento da fita de cobertura e braços de tensão do alimentador

Propósito:

Garante um movimento suave e remoção precisa da fita durante a alimentação de componentes SMT
Mantém uma força de tração consistente para evitar o atolamento da fita
Suporta a operação do alimentador em alta velocidade com o mínimo de desgaste mecânico

Embalagem e Substituição:

Número da peça: KLJ-MC186-00
Normalmente vendido como unidades individuais ou em conjuntos para manutenção do alimentador
Instalação rápida com ferramentas mínimas necessárias

Acessórios Relacionados – ZS Feeder Steel Wire Rope KLJ-MC186-00

1. Polia de Rebobinamento / Roda Guia

Ajuda a guiar o cabo de aço suavemente durante o rebobinamento da fita. Reduz o atrito e garante uma tensão consistente.

2. Eixo de Rebobinamento da Fita de Cobertura

Conecta-se ao cabo de aço para enrolar a fita de cobertura removida de volta em um carretel. Funciona com o sistema de rebobinamento motorizado do alimentador.

3. Mola de Tensão (Mola de Retorno do Braço do Alimentador)

Fornece uma força contrária para manter o cabo de aço sob tensão durante a operação do alimentador.

4. Conjunto do Braço de Tensão do Alimentador

A estrutura do braço que trabalha com o cabo de aço para puxar ou soltar a fita de cobertura. Inclui pinos de articulação, suportes e ranhuras de guia.

5. Grampo do Cabo de Aço / Pino de Travamento

Prende ambas as extremidades do cabo de aço dentro do conjunto do alimentador. Evita deslizamento ou desconexão.

6. Placa Guia da Fita de Cobertura

Guia o caminho da fita entre o cabo de aço e o carretel da fita para evitar erros de alimentação ou ondulação.

7. Carcaça da Estrutura do Alimentador

A estrutura principal que mantém o cabo de aço, a polia, a mola e o caminho da fita juntos. Pode variar dependendo do tamanho do alimentador (8mm/12mm/16mm).

8. Ajustador de Tensão do Cabo de Aço

Permite o ajuste manual preciso da tensão da corda para um desempenho ideal de rebobinamento.

Números de Peça Relacionados – ZS Feeder Steel Wire Rope KLJ-MC186-00

1. KLJ-MC186-00

Cabo de Aço – Número da peça principal para o cabo de aço usado no controle de tensão de rebobinamento da fita de cobertura.

2. KLJ-MC185-00

Polia do Cabo de Aço – Guia o cabo de aço para reduzir o desgaste e garantir uma operação suave.

3. KLJ-MC184-00

Mola de Tensão – Fornece uma força de tensão constante para manter o cabo de aço apertado.

4. KLJ-MC187-00

Eixo de Rebobinamento – Conecta-se ao cabo de aço para rebobinamento automático da fita de cobertura.

5. KLJ-MC183-00

Grampo do Cabo / Pino de Fixação – Prende as extremidades do cabo de aço para evitar deslizamento.

6. KLJ-MC182-00

Conjunto do Braço do Alimentador – Inclui pinos de articulação, suportes e componentes do caminho do cabo de aço.

7. KLJ-MC188-00

Unidade de Ajuste – Permite o ajuste manual da tensão do cabo de aço para um desempenho ideal.

8. KLJ-MC180-00

Placa Guia – Guia a fita de cobertura através do caminho de rebobinamento para evitar atolamentos.

Observação:
Os números das peças podem variar ligeiramente dependendo da largura do alimentador (8mm, 12mm, 16mm). Confirme a compatibilidade com o seu modelo de alimentador específico.

Guia de Perguntas Frequentes – ZS Feeder Steel Wire Rope KLJ-MC186-00

1. Qual é o propósito do cabo de aço KLJ-MC186-00?

É usado em alimentadores da série ZS para manter a tensão no mecanismo de rebobinamento da fita de cobertura, garantindo a remoção suave da fita e evitando atolamentos da fita durante a produção SMT.

2. Quais máquinas e alimentadores usam este cabo de aço?

Compatível com alimentadores das séries Yamaha e Hanwha ZS, incluindo larguras de fita de 8mm, 12mm e 16mm, comumente usadas em máquinas de pick-and-place YSM e Sigma SMT.

3. Com que frequência o cabo de aço deve ser inspecionado ou substituído?

Recomenda-se a inspeção visual regular durante a manutenção de rotina. Substitua se houver sinais de desgaste, corrosão ou perda de tensão.

4. Quais são os sinais comuns de falha do cabo de aço?

Problemas de rebobinamento da fita ou tensão inconsistente
Desgaste visível ou fios rompidos no cabo de aço
Aumento de erros do alimentador relacionados à alimentação ou remoção da fita

5. O cabo de aço pode ser substituído sem desmontar todo o alimentador?

Sim, a substituição geralmente pode ser feita removendo a tampa do alimentador e acessando o cabo de aço e os conjuntos de tensão.

6. Existem acessórios necessários ao substituir o cabo de aço?

Recomenda-se inspecionar e, possivelmente, substituir componentes relacionados, como a mola de tensão, polias, grampos e placas guia para garantir a função adequada.

7. Como ajustar a tensão do cabo de aço após a substituição?

Use a unidade de ajuste de tensão do alimentador (se disponível) para ajustar a tensão do cabo de aço para um rebobinamento suave da fita sem folga ou aperto excessivo.

8. Onde posso obter peças de reposição genuínas?

Distribuidores autorizados da Yamaha ou Hanwha e fornecedores de peças SMT geralmente têm essas peças em estoque. As peças OEM garantem compatibilidade e durabilidade.

9. O que acontece se o cabo de aço falhar durante a produção?

A falha do cabo de aço pode causar erros de alimentação da fita, erros de alimentação de componentes ou tempo de inatividade da máquina devido a atolamentos da fita e mau funcionamento do alimentador.

10. Existe um guia de manutenção para o sistema de cabo de aço?

Sim, a manutenção regular inclui limpeza, inspeção, ajuste da tensão e substituição oportuna. Posso fornecer uma lista de verificação de manutenção detalhada mediante solicitação.
