YSM20R 1.2m Extended Track

YSM20R Trilho Estendido de 1,2m

  • Brand
    Yamaha
  • Model
    YSM20R 1.2m Extended Track
  • Capayity
    1009
  • Mounter Weight
    0.79kg
  • Mounter Size
    56
  • Supplier
    SMTLINE
  • Condition
    new
  • Place of Origin
    Japan
  • Marca
    YAMAHA
  • Certificação
    YAMAHA Vibration Vibration Fit YV YS
  • Model Number
    YSM20R 1.2m Extended Track
  • Minimum Order Quantity
    1
  • Preço
    Negociável
  • Packaging Details
    Woodenbox
  • Delivery Time
    1-2 work days
  • Payment Terms
    T/T,Western Union,paypal
  • Supply Ability
    10pcs/day

YSM20R Trilho Estendido de 1,2m

YSM20R 1,2m pista estendida


Introdução ao produto Yamaha YSM20R 1,2m Extended Track
A pista estendida de 1,2 m para a Yamaha YSM20R é uma extensão de transportador instalada em fábrica ou em campo projetada para suportar PCBs maiores ou mais longos em ambientes de produção SMT de alta velocidade.Aumenta o comprimento máximo de manuseio do PCB da máquina, garantindo o transporte suave e o posicionamento preciso das placas de formato alargado.

Características principais:
Suporte de PCB estendido: Aumenta o comprimento do transportador para 1.200 mm, permitindo o manuseio de placas extra-longas (por exemplo, tiras de LED, unidades de retroiluminação, placas de energia).
Compatibilidade total: projetado para integração perfeita com montadores modulares Yamaha YSM20R.
Transporte de precisão: Equipado com cintos motorizados de alta precisão e guias de fixação lateral para transferência estável da placa.
Estrutura de carga pesada: A estrutura reforçada suporta PCBs grandes e pesados sem deformação ou vibração.
Sincronização em circuito fechado: sincroniza com o sistema de transferência de placa interno para operação contínua em linha.

Especificações (típicas):
Intervalo de comprimento efetivo do PCB: até 1.200 mm (dependendo do modelo)
Faixa de largura do PCB: tipicamente 50-510 mm (largura padrão YSM20R)
Método de transporte: correia motorizada de dois carris ou de um carris
Construção: Estrutura de aço revestida em pó com superfície de transportador antiestática
Fornecimento de energia: integrado a partir da unidade principal YSM20R ou entrada auxiliar

Aplicações:
Ideal para iluminação LED, placas de controlo de automóveis, módulos de alimentação e outros conjuntos SMT de grande formato
Utilizado em linhas multi-máquina onde as placas longas necessitam de processamento inline ininterrupto









Acessórios relacionados YSM20R 1,2m extensão

1. Conjunto de suportes de pista
Suportes de montagem pesados usados para fixar a pista estendida à estrutura principal da máquina.

2. Motor de condução
Inclui o motor, a caixa de velocidades e as unidades de sensores que alimentam a correia transportadora.

3Cintura de tempo / Cintura transportadora
Cintos de transporte antiestáticos concebidos para transferência estável e de baixa vibração de PCB ao longo do comprimento prolongado.

4Kit de sensores (entrada/saída)
Inclui sensores fotoeléctricos ou reflectores para detecção de PCB em posição, detecção de presença ou detecção de erros.

5. Unidade de regulação de largura (opcional)
Mecanismo motorizado ou manual de regulação da largura da pista para acomodar PCBs de vários tamanhos durante a mudança de linha.

6. Estradas de guia laterais / estradas de fixação
Ajuda a manter os PCB alinhados durante o transporte de longa distância.

7. Pés de nivelamento ou parafusos de âncora
Usado para estabilizar a pista estendida no chão da fábrica e alinhá-la com a altura do transportador YSM20R.

8. Armadilha de cabos (sinal e energia)
Kit de fiação para conectar os sensores, motores e controles da pista estendida ao sistema de controle principal do YSM20R.

9Cobertura de trilho ou placa de proteção
Blindagem de protecção para evitar a entrada de poeira ou o contacto acidental com peças em movimento.

10. Transportador de amortecimento em linha (opcional)
Um módulo opcional instalado entre máquinas para armazenar ou pausar PCBs durante atrasos temporários a montante/a jusante.

Nota:
Todos os acessórios devem corresponder ao tipo de trilho (unilateral/dual rail) e à configuração YSM20R. Alguns componentes podem diferir para linhas de produção de LED ou placas de largura personalizadas.









Números de peças relacionadas YSM20R 1,2m pista alargada

1. KHJ-MC120-00
Unidade principal de trilhos prolongados conveyor de 1,2 metros concebido para integração com o YSM20R.

2. KHJ-MC121-00
Conjunto de suportes de montagem de trilho ?? utilizado para fixar a trilha alargada no quadro de base YSM20R.

3. KHJ-MC122-00
A unidade de correia transportadora inclui correias antiestáticas de cronometragem especificamente concebidas para faixas de 1,2 m.

4. KHJ-MC123-00
Conjunto do motor de accionamento motor e engrenagem para acionar o movimento do transportador.

5. KHJ-MC124-00
O kit de sensores inclui sensores de presença/posição de PCB e suportes para detecção de entrada/saída.

6. KHJ-MC125-00
Conjunto de trilhos-guia laterais ️ trilhos-guia ajustáveis ou fixos para estabilizar PCB longos.

7. KHJ-MC126-00
Armadilha de cabos para conectar a pista estendida ao controlador principal YSM20R.

8. KHJ-MC127-00
Conjunto de bases de nivelamento ️ ancoragens de piso ou pés de regulação de altura para nivelar o trilho alargado.

9. KHJ-MC128-00
Unidade de regulação da largura da via (opcional) para alterações automáticas ou manuais da largura em função do tamanho do PCB.

10. KHJ-MC129-00
Capa de protecção de trilho ¢ painel de protecção para protecção da segurança e da poeira sobre a unidade transportadora.

Notas:
Estes números de peças seguem a convenção de nomeação da série KHJ da Yamaha.
A utilização real pode depender de se utilizar sistemas de binário ou de binário único.
As linhas personalizadas (por exemplo, manipulação de placas de LED) podem exigir acessórios ou suportes opcionais.

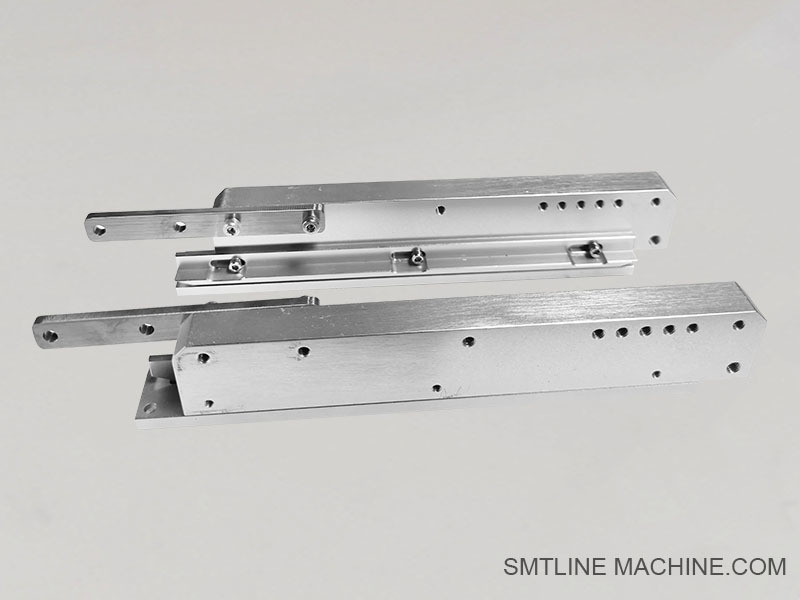

YSM20R Trilho Estendido de 1,2m 0









Guia de FAQ Yamaha YSM20R 1,2m Extended Track
1Qual é o propósito da pista estendida de 1,2 metros?
A pista estendida aumenta a capacidade de manuseio do comprimento máximo do PCB da máquina, permitindo que o YSM20R suporte PCBs de formato longo (até 1,2 metros), como tiras de LED, placas de energia,ou unidades de controlo industriais.
2A pista estendida é padrão ou opcional?
Trata-se de um complemento opcional, instalado na fábrica ou retrofitado em campo, dependendo da configuração da linha de produção e dos requisitos de comprimento do PCB.
3Que máquinas são compatíveis com esta pista estendida?
Ele é projetado especificamente para o montador modular Yamaha YSM20R, e pode ser compatível com certas variantes da plataforma YSM20 sob orientação da Yamaha.
4Como é alimentada e controlada a pista alargada?
A pista é integrada no sistema de controle da YSM20R usando uma unidade de motor dedicada, kit de sensores e arnês de sinal / potência.
5Pode lidar com PCBs pesados ou largos?
Tem uma estrutura reforçada, trilhos de guia ajustáveis e cintos motorizados para suportar tábuas pesadas ou de grande formato com estabilidade e precisão.
6Quais são os requisitos de manutenção?
Limpeza regular dos cintos e dos trilhos de guia
Inspecção periódica dos sensores e da fiação
Lubrificação ou regulação da tensão dos cintos, conforme necessário
Verificar o desgaste dos pés de nivelamento ou dos pontos de fixação
7Que acessórios são normalmente necessários durante a instalação?
Parâmetros de montagem
Motor de tração e caixa de velocidades
Conjunto de trilhos de correia e guia
Sensores fotoelétricos
Arneses de cabos para sinal/potência
Pés de rolamento ou base de nivelamento opcionais
8A largura da pista pode ser ajustada automaticamente?
Algumas versões podem suportar ajuste manual ou motorizado de largura, dependendo da sua configuração.
9Quais são os problemas e soluções comuns?

EmissãoPossível causaSolução
PCB não detectadoSensor defeituoso ou sujoLimpeza/substituição do sensor
PCB desalinhados durante a transferênciaCinturão solto ou desgastado do trilhoApertar o carril ou substituir o cinto
Vibração a alta velocidadeEstrada não nivelada adequadamenteAjustar pés de nivelamento / âncoras

10Onde posso obter números de peças e documentação?
Podem ser solicitados a:
Manual de serviço SMT da Yamaha
Distribuidores autorizados da Yamaha
Também posso fornecer listas de números de peças (por exemplo, KHJ-MC120-00 ~ KHJ-MC129-00) e diagramas mediante pedido.
