YSM20 Borda da pinça da placa de engrenagem principal

YSM20 Borda da pinça da placa de engrenagem principal

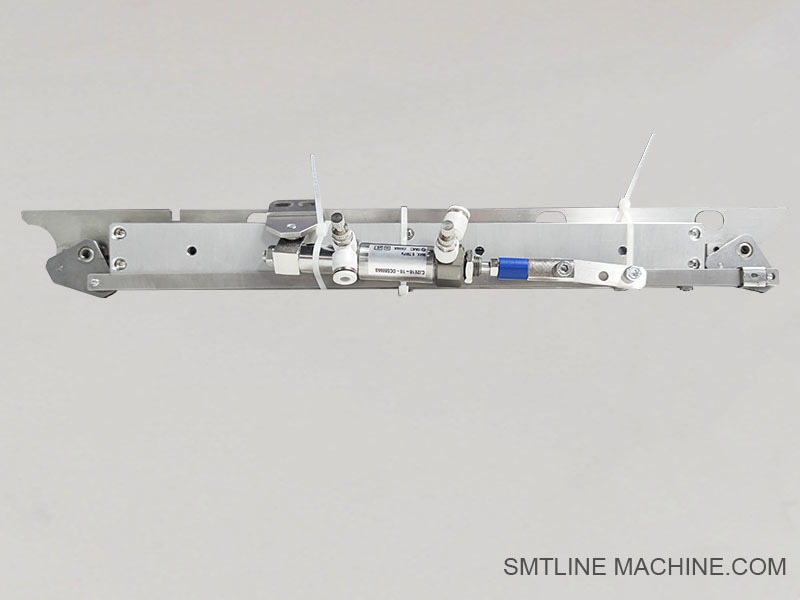

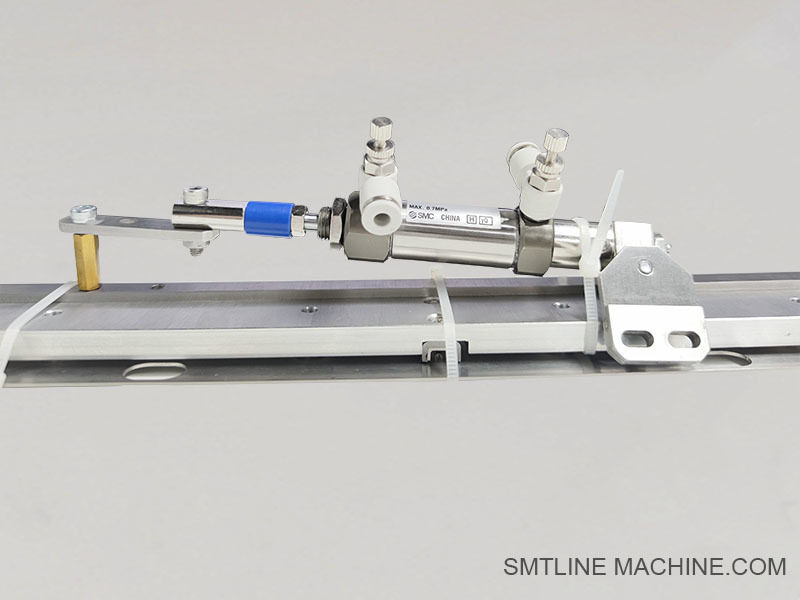

Introdução ao produto ¥ YSM20 Borda do grampo da placa de engrenagem principal

A borda do grampo da placa de engrenagem principal é um componente de fixação mecânica crítico usado no montador modular de alta velocidade Yamaha YSM20.É responsável pela fixação e estabilização da placa de engrenagem principal dentro da unidade de acionamento ou cabeça da máquina, garantindo um posicionamento consistente, redução das vibrações e movimento mecânico preciso durante as operações de colocação.

Características principais:

Função: concebido para manter a placa de engrenagem principal em alinhamento preciso dentro do sistema de tração
Materiais: aço de alta resistência para ferramentas ou alumínio endurecido, com tratamento de superfície anti-desgaste
Instalação de precisão: Mecânica para tolerâncias de micrões para uma interface ótima com a caixa de engrenagens e a estrutura circundante
Durabilidade: Construído para suportar cargas mecânicas de alta velocidade e tensão de movimento repetida
Localização da instalação: normalmente montada no conjunto da unidade de cabeça de colocação ou do módulo de accionamento do YSM20

Função e aplicação:

Evitar deslizamento das engrenagens ou deslocamento axial durante o funcionamento
Melhora a estabilidade da transmissão dos sistemas de movimento rotativo e linear
Contribui para o posicionamento preciso do bico, movimento da cabeça no eixo Z e rotações de engrenagens motorizadas
Desempenha um papel fundamental na manutenção preventiva e nos procedimentos de alinhamento da máquina

Especificações típicas:

Nome da parte: Garrafa principal de grampos de borda
Aplicação: Yamaha YSM20 (possivelmente compatível com YSM20R, YSM10, etc.)
Revestimento: revestido de revestimento anticorrosivo, bordas chanfradas
Número da peça: (Requer confirmação; pode começar por KHJ-MCxxx-00)

Acessórios conexos

1. Placa de engrenagem principal (placa de base da engrenagem)

Base de montagem do núcleo onde está fixada a borda da pinça.

2. Parafusos de fixação / parafusos de montagem

Ferramentas de fixação de precisão que fixam a borda da pinça na placa principal da engrenagem.

3. Conjunto de rolamentos de engrenagem

Suporta o eixo rotativo ligado à placa de engrenagem. Funciona em conjunto com a pinça para reduzir a brincadeira e vibração.

4. Eixo de condução da cabeça (Eixo do eixo Z/R)

Transfere o movimento do motor para o mecanismo de engrenagem.

5. Posicionamento dowels / pinos de alinhamento

Utilizado para alinhar com precisão a borda da pinça e a placa principal da engrenagem durante a montagem ou manutenção.

6Quadro da unidade de cabeçalho ou cobertura da caixa

Cobrir e suportar o conjunto completo de engrenagens. A borda da pinça é instalada dentro desta estrutura mecânica fechada.

7. Anti-Vibração Spacer ou Shim

Colocado sob a pinça ou a placa de engrenagem para absorver as micro-vibrações durante a colocação a alta velocidade.

8Combinação do motor principal

Requer um alinhamento exato com a placa de engrenagem e a borda da pinça para garantir uma rotação suave.

9. Pad Lubrificante / Placa de Grease (se aplicável)

Montado perto da pinça de engrenagem para manter a lubrificação e reduzir o atrito entre as peças em movimento.

Nota:
Estes acessórios são tipicamente parte do eixo Z ou do conjunto de transmissão de cabeça rotativa dentro da cabeça modular Yamaha YSM20.Eles são críticos para o funcionamento mecânico preciso e devem ser substituídos juntos durante revisões ou realinhamento.

Números de peças conexas ¥ YSM20 Borda da pinça da placa principal

1. KHJ-MC310-00

Borda da pinça da placa de engrenagem principal ️ Borda da pinça que fixa a placa de engrenagem principal.

2. KHJ-MC311-00

Placa de engrenagem principal Placa de montagem da engrenagem principal que suporta a transmissão de potência.

3. KHJ-MC312-00

Parafusos de fixação de arestas de grampos Parafusos de fixação especiais com elementos de bloqueio.

4. KHJ-MC313-00

Conjunto de rolamentos de engrenagem ️ conjunto de rolamentos principais para garantir uma rotação suave das engrenagens.

5. KHJ-MC314-00

Pins de posicionamento de cravos para fixação precisa da borda da pinça e da placa de engrenagem.

6. KHJ-MC315-00

Equipamento do eixo de accionamento Equipamento do eixo que liga o motor ao sistema de transmissão das engrenagens.

7. KHJ-MC316-00

Espaçador anti-vibração para reduzir as micro-vibrações durante a operação a alta velocidade.

8. KHJ-MC317-00

Pad de lubrificação Pad de lubrificação para manter a redução do atrito das engrenagens.

9. KHJ-MC318-00

Cobertura da caixa da unidade de tração da cabeça

Nota:
Os números de peças podem variar em função das versões e revisões específicas da máquina.

Guia de perguntas frequentes Yamaha YSM20 Grampos de borda da placa de engrenagem principal

1Qual é a função da borda do grampo da placa de engrenagem?

Segura com segurança a placa de engrenagem principal dentro da unidade de acionamento ou cabeça do YSM20 ′, garantindo um alinhamento preciso da engrenagem e um movimento mecânico estável durante a operação.

2Onde está instalada a borda da pinça?

Normalmente instalado no interior do conjunto da cabeça de colocação ou do módulo de acionamento, prendendo firmemente a placa de engrenagem principal para evitar deslizamento ou desalinhamento.

3Que materiais são utilizados para a borda da pinça?

Normalmente fabricado em aço de ferramenta de alta resistência ou alumínio endurecido com tratamento de superfície anti-desgaste para durabilidade.

4Quais são os sinais comuns de que a borda da pinça precisa de manutenção ou substituição?

Ruído ou vibração incomuns provenientes da área do engrenagem
Desalinhamento do engrenagem causador de erros de colocação
Desgaste ou danos visíveis na superfície da borda da pinça

5Como é substituída ou conservada a borda da pinça?

A substituição requer a desmontagem parcial da unidade principal.

6Existem acessórios recomendados para substituir junto com a borda da pinça?

É aconselhável verificar e, se necessário, substituir as peças relacionadas, como parafusos de montagem, rolamentos, pilares de posicionamento e almofadas de lubrificação, para um desempenho óptimo.

7A instalação inadequada da borda da pinça pode afectar o desempenho da máquina?

Sim, a instalação incorreta pode levar ao deslizamento da engrenagem, ao posicionamento incorreto do bico e, em última análise, a erros de colocação ou a paralisação da máquina.

8Onde posso encontrar peças de reposição genuínas?

Distribuidores e centros de serviço autorizados da Yamaha transportam peças OEM, garantindo a compatibilidade e confiabilidade.

9Há um cronograma de manutenção para a borda da pinça?

Recomenda-se a inspecção de rotina durante os intervalos de manutenção preventiva, especialmente após a operação da máquina em horas de alta ou a substituição de peças.

10Quem pode ajudar na instalação ou na solução de problemas?

Recomenda-se que técnicos certificados pela Yamaha ou engenheiros de manutenção SMT experientes sejam utilizados para a instalação e solução de problemas da borda da pinça.
