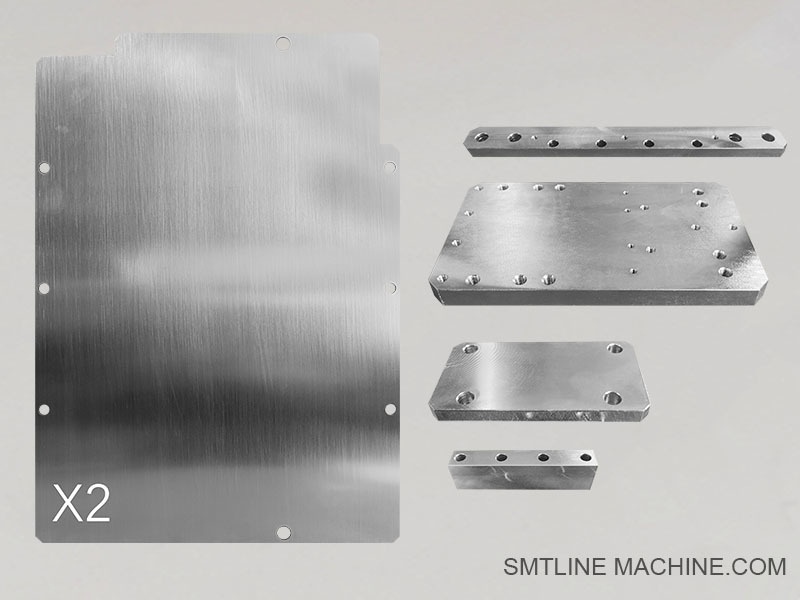

YS12 Base de placa de câmara fixa grande

Base da Placa Base da Câmera Fixa Grande YS12

Introdução do Produto – Base da Placa Base da Câmera Fixa Grande YS12

A Base da Placa Base da Câmera Fixa Grande é um componente de suporte estrutural usado na máquina de colocação SMT Yamaha YS12, projetado especificamente para segurar e estabilizar o conjunto da câmera fixa. Este componente garante uma inspeção visual precisa e repetível ou reconhecimento de componentes e fiduciais durante o processo SMT.

Principais Características:

Superfície de Montagem de Alta Precisão: Usinada com tolerâncias apertadas para garantir o posicionamento preciso da câmera para uma captura de imagem confiável.
Estabilidade Estrutural: Fornece uma base rígida para minimizar vibrações ou deslocamentos durante a operação da máquina.
Acabamento Resistente à Corrosão: Revestido ou anodizado para suportar ambientes de produção e garantir uma longa vida útil.
Ajuste Personalizado para YS12: Projetado especificamente para corresponder às dimensões da unidade da câmera fixa e aos orifícios de montagem usados na plataforma YS12.

Função e Aplicação:

Monta a câmera de visão fixa grande que realiza o reconhecimento de componentes, detecção de marcas ou inspeção de alinhamento.
Atua como a base de referência para correção baseada em imagem e alinhamento fiducial durante a colocação.
Integral para manter a precisão consistente de colocação.

Especificações Típicas:

Material: Liga de alumínio ou aço usinado
Superfície: Anodizado preto ou revestido a pó
Montagem: Orifícios pré-perfurados para o módulo da câmera e estrutura de suporte
Compatibilidade: Yamaha YS12 (pode também se aplicar a YS12F ou variantes semelhantes com configurações de câmera fixa grande)

Acessórios Relacionados – Base da Placa Base da Câmera Fixa Grande YS12

1. Módulo de Câmera Fixa

A unidade de visão principal montada na placa base, usada para reconhecimento de componentes e alinhamento fiducial.

2. Parafusos de Montagem e Arruelas

Fixadores de precisão para fixar a câmera e o conjunto da placa base. Geralmente inclui parafusos resistentes à vibração com arruelas.

3. Capa de Proteção da Câmera

Escudo protetor ou carcaça para evitar poeira ou impacto mecânico na lente da câmera fixa.

4. Módulo de Iluminação / Anel de Luz LED

Unidade de iluminação instalada ao redor ou perto da câmera para garantir uma iluminação consistente para captura de imagem de alta qualidade.

5. Conjunto de Cabos de Visão

Inclui cabos de sinal e energia que conectam a câmera à placa de processamento de visão ou à unidade de controle principal.

6. Suporte de Ajuste da Câmera

Um suporte de ajuste fino ou sub-suporte que permite pequenos ajustes de ângulo ou altura durante a calibração.

7. Estrutura de Suporte da Placa Base

Peça estrutural que conecta a placa base ao chassi da máquina, adicionando rigidez e alinhamento.

8. Vidro de Calibração / Placa Alvo

Usado para calibração do sistema de visão após a instalação ou substituição da câmera ou placa base.

Observação:
Esses acessórios são essenciais para a operação e manutenção adequadas do sistema de inspeção de visão do YS12 e devem ser compatíveis com a configuração específica do YS12 (por exemplo, padrão vs. câmera fixa grande).

Números de Peça Relacionados – Base da Placa Base da Câmera Fixa Grande YS12

1. KG7-M655L-00

Placa Base da Câmera Fixa Grande – A placa base principal para montagem da câmera de visão fixa na máquina YS12.

2. KG7-M6550-00

Unidade de Câmera Fixa – Módulo de visão fixa padrão instalado na placa base para reconhecimento fiducial e de componentes.

3. KG7-M655H-00

Módulo de Iluminação LED – Anel de luz ou unidade de iluminação montada ao redor da câmera fixa para iluminação uniforme.

4. KG7-M655M-00

Suporte de Montagem da Câmera – Suporte mecânico usado para suportar e ajustar a câmera fixa na placa base.

5. KG7-M655N-00

Conjunto de Parafusos de Montagem – Kit de parafusos de precisão usado para fixar a câmera e a placa base com segurança.

6. KG7-M655P-00

Cabo de Sinal de Visão – Conjunto de cabos para transmitir dados de imagem e energia entre a câmera e a placa de controle de visão.

7. KG7-M655F-00

Capa Protetora – Escudo à prova de poeira para proteger a câmera fixa e os componentes de iluminação.

8. KG7-M655B-00

Estrutura de Suporte da Placa Base – Suporte estrutural que conecta a placa base ao chassi da máquina.

9. KG7-M654A-00

Vidro Alvo de Calibração – Usado para calibrar o sistema de visão fixa após a instalação ou serviço.

Observação:
Esses números de peça são específicos para a série de máquinas YS12 da Yamaha e podem variar ligeiramente dependendo da versão (por exemplo, YS12F). Sempre verifique a compatibilidade antes de fazer o pedido.

Guia de Perguntas Frequentes – Base da Placa Base da Câmera Fixa Grande Yamaha YS12

1. Qual é a função da Base da Placa Base da Câmera Fixa Grande?

Esta placa base serve como uma plataforma de montagem estável para a câmera de visão fixa usada na máquina SMT YS12. Garante o alinhamento preciso e vibração mínima para captura de imagem de alta precisão.

2. Com quais modelos ela é compatível?

É projetada especificamente para a Yamaha YS12 e também pode ser compatível com YS12F ou modelos semelhantes com configurações de câmera fixa grande.

3. A placa base é intercambiável com outras séries de máquinas?

Não. Ela é dimensionada e perfurada para se ajustar ao layout YS12 e não é recomendada para uso em outras plataformas Yamaha, como YSM ou YV100, sem modificação.

4. Quais componentes são tipicamente montados nela?

Unidade de câmera fixa (por exemplo, KG7-M6550-00)
Módulo de iluminação LED
Suporte de montagem e estrutura de ajuste
Cabo de sinal de visão
Vidro de calibração (durante a configuração)

5. De quais materiais a placa base é feita?

Tipicamente alumínio anodizado ou aço revestido para resistência, resistência à corrosão e usinagem de precisão.

6. Quais são os sinais de desgaste ou falha?

Imagem da câmera solta ou instável
Empenamento visível ou danos na superfície
Orifícios de montagem danificados ou desalinhados
Aumento de erros de visão de colocação

7. A placa base pode ser ajustada ou calibrada?

Nenhum ajuste mecânico é geralmente necessário na própria placa base. No entanto, o ajuste fino da câmera é realizado por meio do suporte de montagem e calibração de software.

8. Com que frequência ela deve ser inspecionada?

Durante a manutenção preventiva programada
Sempre que ocorrerem problemas de alinhamento de visão ou reconhecimento ruim
Após a substituição da câmera fixa ou do módulo de iluminação

9. Preciso recalibrar após substituir a placa base?

Sim. Qualquer substituição ou ajuste da placa base ou câmera requer recalibração do sistema de visão usando um fiducial ou alvo de calibração.

10. Onde posso obter peças de reposição?

Todas as peças, incluindo a placa base, a unidade da câmera e os acessórios (por exemplo, iluminação, cabos), podem ser obtidas de distribuidores autorizados de peças SMT da Yamaha usando a série de números de peça KG7-M65xx-00.
