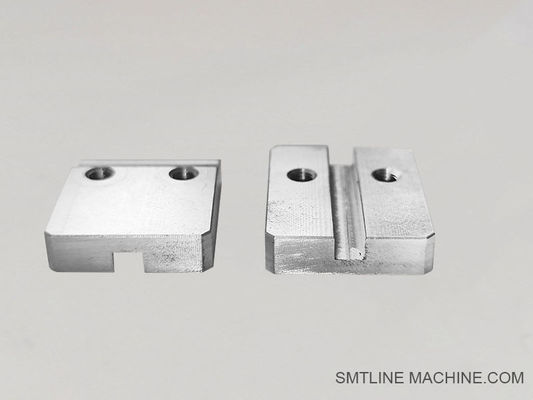

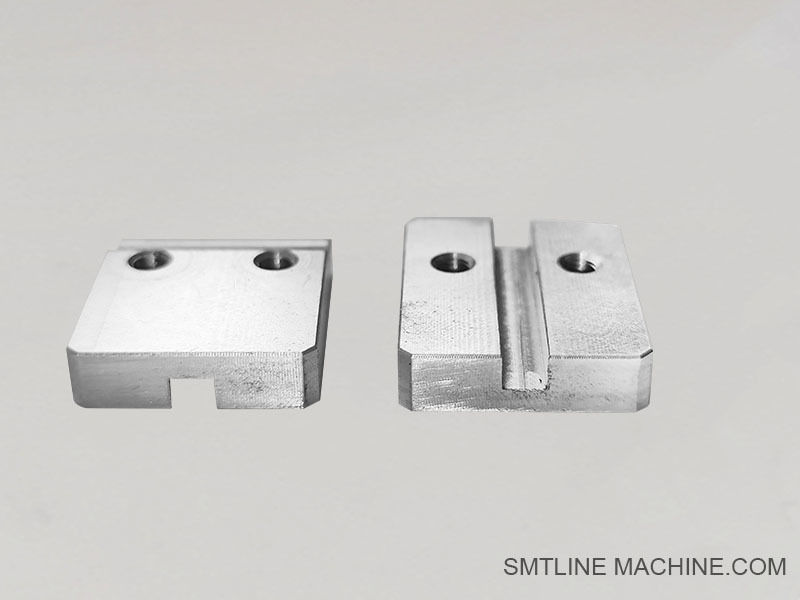

Placa de fixação de fibra óptica YS12

Placa de fixação de fibra ótica YS12

Introdução do Produto – Placa de Fixação de Fibra Ótica Yamaha YS12

A Placa de Fixação de Fibra Ótica é um componente de montagem de precisão usado na máquina pick-and-place Yamaha YS12. Ela segura com segurança os sensores de fibra ótica ou guias de luz no lugar ao longo do caminho de transporte da PCB, garantindo uma detecção de sinal confiável e precisa para a presença de componentes ou posicionamento da placa.

Principais Características:

Montagem Estável: Fornece uma base segura e resistente a vibrações para as cabeças dos sensores de fibra ótica.
Precisão de Alinhamento Elevada: Usinada com tolerâncias apertadas para manter o alinhamento ótico consistente.
Construção Durável: Tipicamente feita de alumínio anodizado ou aço revestido para suportar ambientes industriais.
Ajuste/Substituição Fácil: Projetada com ranhuras de montagem ou furos de parafuso para instalação ou ajuste rápidos dos componentes de fibra.
Compatibilidade YS12: Especificamente adaptada para caber na estrutura Yamaha YS12 e nas necessidades de posicionamento do sensor ótico.

Função e Aplicação:

Segura os sensores de fibra ótica usados para detectar a presença da PCB, alinhamento de bordas ou posicionamento de componentes.
Mantém o espaçamento e o ângulo consistentes entre o guia de fibra e a PCB para leituras precisas do sinal.
Essencial no subsistema de visão ou alinhamento da máquina, contribuindo para a colocação de alta precisão.

Especificações Típicas:

Material: Alumínio anodizado ou aço revestido
Acabamento: Anodização fosca ou preta para reduzir o brilho
Dimensões: Dimensionado para o tipo de sensor ótico YS12 e zonas de posicionamento
Montagem: Parafuso ou ranhura montada no chassi YS12

Acessórios Relacionados – Placa de Fixação de Fibra Ótica Yamaha YS12

1. KGB-M7129-00

Cabeça do Sensor de Fibra Ótica – Montada na placa de fixação para detectar a posição da PCB ou do componente.

2. KGB-M7130-00

Cabo de Fibra Ótica – Transmite o sinal de luz entre a cabeça do sensor e o amplificador.

3. KGB-M7140-00

Unidade Amplificadora do Sensor – Recebe e amplifica os sinais da cabeça do sensor de fibra ótica.

4. KGB-M7150-00

Suporte de Ajuste da Placa de Fixação – Usado para ajustar o alinhamento do sensor na plataforma YS12.

5. KGB-M7160-00

Conjunto de Parafusos de Montagem – Fixa a placa de fixação e os componentes do sensor na estrutura da máquina.

6. KGB-M7170-00

Tampa de Poeira para Sensor – Protege o sensor ótico e a cabeça de fibra contra contaminação ou danos.

7. KGB-M7180-00

Chicote de Cabos de Sinal I/O – Usado para conectar os sinais do sensor ao controlador principal da máquina YS12.

Números de Peça Relacionados – Placa de Fixação de Fibra Ótica Yamaha YS12

Componente Principal:

KHJ-MC745-00 — Placa de Fixação de Fibra Ótica YS12
A base primária usada para montar com segurança o sensor de fibra ótica no lugar na máquina SMT.

Acessórios Associados:

KHJ-MC748-00 — Suporte do Sensor de Fibra Ótica
Usado para fixar e segurar o sensor na placa de fixação com precisão.

KHJ-MC749-00 — Trilho Guia do Sensor de Fibra
Garante o alinhamento e roteamento corretos do cabo de fibra ótica ou guia de luz.

KHJ-MC750-00 — Tampa de Poeira do Sensor
Capa protetora que protege o sensor de fibra ótica contra poeira ou detritos.

KHJ-MC751-00 — Kit de Parafusos de Montagem
Inclui parafusos e espaçadores necessários para instalar a placa de fixação no chassi YS12.

KHJ-MC752-00 — Calço de Ajuste de Altura
Usado para ajustar o posicionamento do sensor ou da placa de fixação para um alinhamento ideal.

Sistema de Sensor de Fibra Ótica:

KGB-M7129-00 — Cabeça do Sensor de Fibra Ótica
KGB-M7130-00 — Cabo de Fibra Ótica / Guia de Luz
KGB-M7140-00 — Unidade Amplificadora do Sensor
KGB-M7180-00 — Chicote de Cabos de Sinal I/O

Guia de Perguntas Frequentes – Placa de Fixação de Fibra Ótica YS12

1. Qual é a função da Placa de Fixação de Fibra Ótica YS12?

Serve como uma base de montagem para segurar os sensores de fibra ótica ou guias de luz em uma posição fixa e precisa para a detecção precisa de PCBs ou componentes na máquina SMT Yamaha YS12.

2. Com quais máquinas esta peça é compatível?

É projetada especificamente para a série Yamaha YS12 e também pode ser compatível com alguns outros modelos da série YS, dependendo da configuração do sensor.

3. Quais componentes são tipicamente montados nesta placa?

Cabeças de sensores de fibra ótica, guias de luz e, ocasionalmente, suportes ou amplificadores são montados na placa de fixação para facilitar a detecção ótica.

4. De quais materiais a placa de fixação é feita?

Geralmente feita de alumínio anodizado ou aço tratado, oferecendo durabilidade e precisão em ambientes de fábrica agressivos.

5. A calibração é necessária após a instalação da placa de fixação?

Sim. O alinhamento do sensor deve ser verificado e calibrado após a instalação ou ajuste para garantir o funcionamento adequado.

6. Quais problemas podem ocorrer com uma placa de fixação danificada ou desalinhada?

Problemas comuns incluem:

Detecção imprecisa da PCB
Disparos incorretos na detecção ótica
Erros da máquina ou falsos alarmes durante o transporte da PCB

7. Com que frequência a placa de fixação e seus sensores devem ser inspecionados?

Recomenda-se inspecioná-los semanalmente ou quinzenalmente como parte da manutenção de rotina, especialmente em ambientes de produção de alto volume.

8. Posso usar sensores de terceiros com esta placa de fixação?

É melhor usar sensores e componentes especificados pela Yamaha para garantir o ajuste adequado e a compatibilidade da máquina.

9. Qual é o número de peça correto para a placa de fixação?

O número de peça principal é KHJ-MC745-00 para a Placa de Fixação de Fibra Ótica YS12.

10. Onde posso comprar a placa de fixação e os acessórios?

Eles podem ser encomendados através de distribuidores autorizados de peças SMT da Yamaha ou fornecedores verificados.
