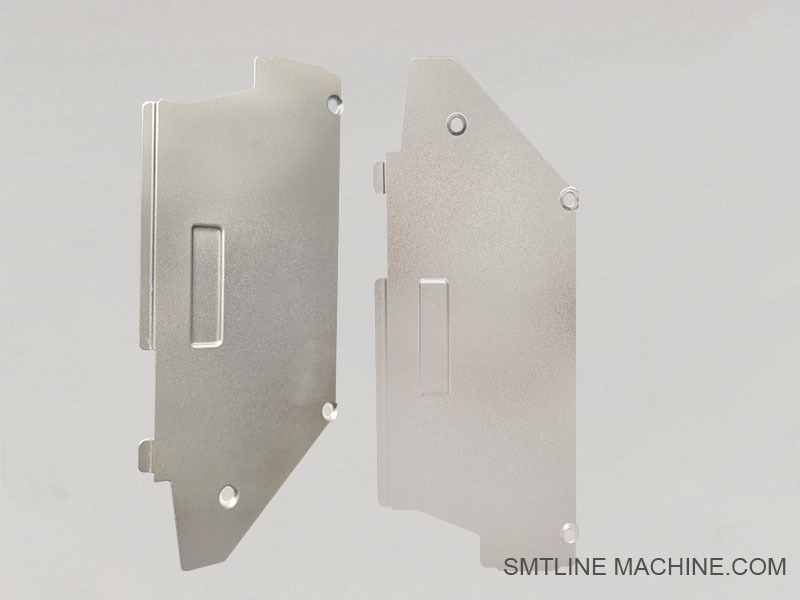

Caixa da placa de circuito KLJ-MC1A2-00ZS8MM-72MM, proteção do motor

Caixa de Proteção da Placa de Circuito KLJ-MC1A2-00ZS8MM-72MM para Motor

Introdução do Produto – KLJ-MC1A2-00

Tampa de Proteção do Motor para Caixa PCB do Alimentador ZS (Faixa de 8mm–72mm)
Usado em Alimentadores Yamaha SMT Série ZS

Visão Geral

O KLJ-MC1A2-00 é uma tampa de proteção do motor projetada para proteger a placa de circuito e a seção do motor dos alimentadores da série ZS da Yamaha. É aplicável a alimentadores ZS com larguras de fita variando de 8mm a 72mm.

Esta tampa garante que a PCB interna, o motor de acionamento e a fiação sejam protegidos contra poeira, detritos e danos físicos, aprimorando a confiabilidade do alimentador e estendendo a vida útil dos componentes.

Principais Características

Peça OEM para alimentadores Yamaha ZS (8mm–72mm)
Protege o motor e a PCB contra danos ambientais
Construção em plástico leve, mas durável
Montagem por encaixe ou aparafusamento para manutenção rápida
Garante a segurança e a estabilidade operacional da unidade do alimentador

Aplicações

Instalada sobre a placa de circuito e a seção do motor de acionamento do corpo do alimentador ZS, esta tampa é fundamental em ambientes com alta poeira ou carregamento/descarregamento frequente de fita.

Modelos Compatíveis

Alimentadores Yamaha ZS nas larguras de 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm e 72mm:

KW1-M4500-011 / 015 / 035 / 045 / 055 / 065 / 075 / 085, etc.

Acessórios Relacionados – KLJ-MC1A2-00

(Tampa de Proteção do Motor para Caixa PCB do Alimentador ZS, 8mm–72mm)

1. Corpos de Alimentadores Compatíveis

A tampa é montada no corpo principal dos seguintes alimentadores:

KW1-M4500-011 – Alimentador ZS de 8mm
KW1-M4500-015 – Alimentador ZS de 12mm
KW1-M4500-035 – Alimentador ZS de 16mm
KW1-M4500-045 – Alimentador ZS de 24mm
KW1-M4500-055 – Alimentador ZS de 32mm
KW1-M4500-065 – Alimentador ZS de 44mm
KW1-M4500-075 – Alimentador ZS de 56mm
KW1-M4500-085 – Alimentador ZS de 72mm

2. Caixa da Placa de Circuito (Carcaça da PCB)

KLJ-MC1A1-00 – Base da caixa da PCB que contém a placa de controle e o conjunto do motor, à qual a tampa KLJ-MC1A2-00 é fixada.

3. Conjunto de Acionamento do Motor

KHY-M9162-A0 ou KHJ-MC200-00 – Unidade de motor de passo dentro da caixa da PCB, protegida por esta tampa.

4. Parafusos / Fixadores

91312-03004 – Parafuso M3 usado para fixar a tampa
KGS-M3696-00 – Mola ou clipe de travamento (usado em algumas versões para montagem sem ferramentas)

5. Juntas / Vedações (se necessário)

Usado para prevenção de poeira em ambientes de alta pureza (opcional).

Números de Peça Relacionados – KLJ-MC1A2-00

(Tampa de Proteção do Motor para Caixa PCB do Alimentador Yamaha ZS)

Peça Principal

KLJ-MC1A2-00 — Tampa de Proteção da Caixa do Motor/PCB do Alimentador ZS 8–72mm

Alimentadores ZS Compatíveis

Estes são os modelos de alimentadores que a tampa de proteção suporta:

KW1-M4500-011 — Alimentador ZS de 8mm
KW1-M4500-015 — Alimentador ZS de 12mm
KW1-M4500-035 — Alimentador ZS de 16mm
KW1-M4500-045 — Alimentador ZS de 24mm
KW1-M4500-055 — Alimentador ZS de 32mm
KW1-M4500-065 — Alimentador ZS de 44mm
KW1-M4500-075 — Alimentador ZS de 56mm
KW1-M4500-085 — Alimentador ZS de 72mm

Componentes Relacionados

KLJ-MC1A1-00 — Base da Caixa da PCB (interface de montagem para a tampa de proteção)
KHY-M9162-A0 / KHJ-MC200-00 — Motor de Passo do Alimentador
91312-03004 — Parafuso de Montagem M3
KGS-M3696-00 — Clipe / Mola de Travamento

Guia de Perguntas Frequentes – KLJ-MC1A2-00

(Tampa de Proteção do Motor e PCB para Alimentadores Yamaha ZS de 8mm–72mm)

1. Qual é o objetivo da tampa KLJ-MC1A2-00?

Ela protege o motor e a placa de circuito (PCB) dos alimentadores Yamaha ZS contra poeira, detritos e contato acidental, ajudando a prolongar a vida útil do alimentador e manter o desempenho estável.

2. Com quais modelos de alimentadores esta tampa é compatível?

É compatível com todos os alimentadores da série Yamaha ZS de 8mm a 72mm, incluindo:

KW1-M4500-011 / 015 / 035 / 045 / 055 / 065 / 075 / 085

3. A tampa é necessária para a operação?

Sim. Operar sem ela pode expor componentes eletrônicos sensíveis e peças do motor a danos ou contaminação, levando a mau funcionamento do alimentador ou redução da vida útil.

4. A tampa é intercambiável entre diferentes larguras de alimentadores ZS?

Sim. O KLJ-MC1A2-00 foi projetado para ser um ajuste universal em toda a faixa ZS de 8–72mm.

5. De quais materiais a tampa é feita?

Plástico de engenharia durável e leve, resistente à descarga estática, desgaste e pequenos impactos.

6. Como ela é montada no alimentador?

Normalmente fixada usando parafusos M3 (por exemplo, 91312-03004) ou travas de clipe (por exemplo, KGS-M3696-00), dependendo da versão.

7. Quando a tampa de proteção deve ser substituída?

Se estiver rachada, deformada ou não se encaixar mais com segurança
Se danificada durante a manutenção ou queda do alimentador
Se estiver faltando — sempre substitua para evitar expor componentes internos

8. A substituição da tampa requer recalibração do alimentador?

Não. A tampa é apenas um elemento de proteção e não afeta o alinhamento ou a calibração do alimentador.

9. Esta peça pode ser usada em alimentadores não ZS?

Não. Ela foi projetada especificamente para alimentadores da série Yamaha ZS e não é compatível com SS, FT ou outros tipos de alimentadores.

10. Onde posso comprar o KLJ-MC1A2-00?

De distribuidores autorizados de peças Yamaha SMT ou fornecedores SMT terceirizados confiáveis. Sempre verifique o número da peça antes de fazer o pedido.
