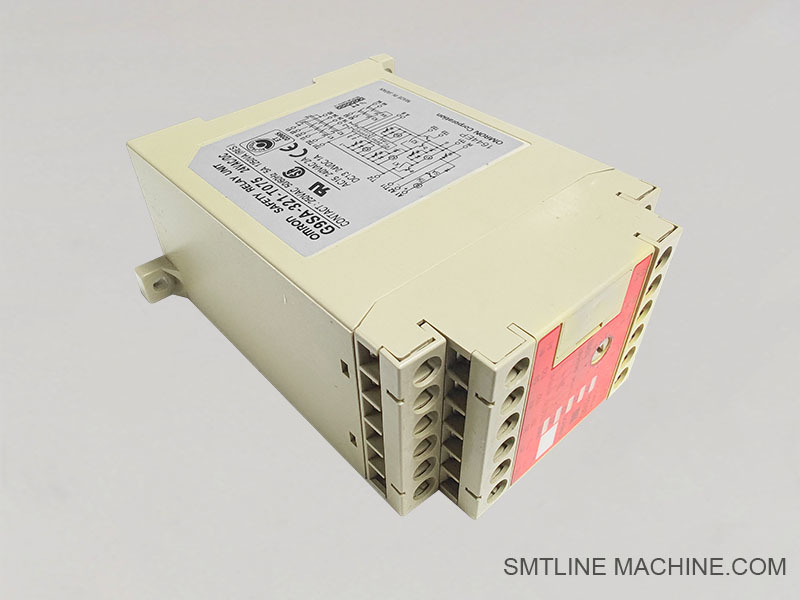

KLF‐M537F‐A0 YSM10/YSM20R SMT Pickup Switch Relay (Omron G9SA‐321‐T075)

Resumo

O KLF‐M537F‐A0 é a unidade de relevo de segurança designada utilizada nas máquinas SMT da Yamaha (modelos YSM10, YSM20R) como parte do circuito de controlo do interruptor de vácuo (pickup).O seu trabalho consiste em fornecer uma função de atraso OFF confiável e certificada de segurança em resposta à detecção de vácuo ou às entradas de parada de emergência.

O módulo de relevo principal é o Omron G9SA‐321‐T075, um relevo de segurança compacto, montável no DIN-rail, com um temporizador de atraso OFF de 7,5 segundos, compatível com fontes de alimentação de 24 VAC/DC e 100240 VAC.

Características fundamentais

Modelo: Omron G9SA-321-T075
Fornecimento de energia: 24 VAC/DC ou 100 ‰ 240 VAC ([assets.omron.eu][1])
Configuração do contacto:

3 saídas de segurança (NO) para controlo primário
Contatos duplos de atraso OFF (DPST-NO) com um atraso máximo de 7,5 s ([assets.omron.eu][1])
1 contato auxiliar NC
Intervalo do temporizador: 0,5 s a 7,5 s, definido na fábrica para 7,5 s ([Cloudinary][2])
Classificações:

Capacidade de comutação até 5 A (250 VAC / 30 VDC)
Tempo de resposta rápido (10 ms) e baixa resistência de contato (≤ 100 mΩ) ([Eletrônica Mouser][3])
Certificações: EN/BG, UL/CSA
Design:

Instalado num trilho DIN ou em parafuso
Largura compacta de 45 mm
Resistente a vibrações e choques para utilização industrial ([Cloudinary][2])

Aplicações típicas

Implementa um atraso de desligamento seguro para o interruptor de captação de vácuo em máquinas SMT:

Assegura que o motor de vácuo permaneça ligado por um breve período após a perda de vácuo ou parada de emergência, permitindo o retorno seguro do bico.
Monitorizar as entradas do circuito de segurança (por exemplo, sensores, interruptores de limite) antes de cortar a energia dos atuadores.
Funciona como um relé de segurança no sistema de controlo de vácuo YSM10/YSM20R com atraso controlado.

Conceito de operação

Quando o sinal de vácuo ou de erro se desativa, o temporizador de atraso OFF mantém a energia até 7,5 s, permitindo a desligação controlada.
Os contatos abrem-se apenas após o termo do atraso ou através de reinicialização de emergência/manual, dependendo da configuração de entrada.

Benefícios

Melhora a segurança da máquina evitando desligamentos abruptos de componentes a vácuo
Compatível, temporizador configurado na fábrica evita cablagem externa
Cumprir as normas de segurança industrial e aliviar o encargo do projecto

Conclusão

Utilizado no conjunto de comando KLF-M537F-A0 para máquinas SMT Yamaha YSM10/YSM20R,O relé de segurança Omron G9SA‐321‐T075 assegura uma operação controlada e segura do sistema de captação de vácuo, fornecendo uma funcionalidade de atraso OFF fiável e cumprindo os requisitos de segurança industrial.

Acessórios relacionados para relés KLF-M537F-A0 / G9SA-321-T075

Notas:

Toda a lógica de fiação e controle deve seguir o projeto de circuito YSM10/YSM20R da Yamaha e os padrões de fiação de relé da Omron.
Recomenda-se a utilização de peças originais para certificação de plena compatibilidade e segurança.
O módulo de retransmissão só deve ser substituído ou servido por pessoal treinado.

Números de peças conexas ¥ KLF-M537F-A0 / G9SA-321-T075

Notas:

Verifique sempre a compatibilidade com o modelo específico da sua máquina YSM10 ou YSM20R.
Usar peças originais da Yamaha e da Omron para garantir um bom desempenho de segurança e conformidade com a certificação.
Para a correspondência exata do BOM ou do layout do gabinete elétrico, os números de peças podem variar ligeiramente com base na configuração.

Guia de perguntas frequentes KLF-M537F-A0 (com Omron G9SA-321-T075)

Função: Controle de vácuo e relé de segurança de emergência de desligamento com atraso

1Para que é usado o KLF-M537F-A0?

Trata-se de um módulo de relevo de segurança integrado nas máquinas pick-and-place Yamaha YSM10 e YSM20R.Controla sistemas de captação de vácuo com uma função OFF-delay e suporta a lógica de parada de emergência usando o relé Omron G9SA-321-T075.

2O que faz o relé G9SA-321-T075?

É um relé de segurança de 3 polos com um atraso de desligamento de 7,5 segundos.mantém a energia brevemente para permitir uma reação segura da máquina, como retrair o bico antes do vácuo desligar.

3Este módulo tem certificação de segurança?

Sim. O relé G9SA é compatível com EN ISO 13849-1 (PLe) e IEC/EN 60204-1. É também reconhecido pela UL/CSA, tornando-o adequado para aplicações de segurança industrial.

4Que fonte de alimentação é necessária?

Ele suporta 24 VDC, 24 VAC ou 100 ∼ 240 VAC, dependendo da configuração da fiação.

5Posso ajustar o temporizador do relé?

Não. O G9SA-321-T075 é um modelo de atraso de 7,5 segundos fixado na fábrica. Outras variantes do G9SA oferecem cronometragem ajustável, mas esta unidade é fixada de acordo com as especificações de design da Yamaha.

6O que acontece se o relé falhar?

Se os contatos do relé se desgastarem ou o temporizador de atraso funcionar mal, o controlo de vácuo pode comportar-se de forma imprevisível ou as funções de segurança podem não ligar adequadamente.Recomenda-se a substituição imediata com peças originais..

7Como é que eu substitui o relé?

Desligue a máquina SMT e isole o gabinete de controlo.
Remover o relé montado no carril DIN (com tomada de base, se aplicável).
Insira o novo G9SA-321-T075 na tomada e confirme as conexões terminais.
Reinicie a máquina e verifique a função de controlo do vácuo.

8Onde posso arranjar um substituto?

Certifique-se de que o número da peça G9SA-321-T075 corresponde exatamente.

9Este relé é intercambiável com outros modelos?

Não. Use apenas G9SA-321-T075 ou alternativas exatas aprovadas pela Yamaha. Usar tempos de atraso ou configurações de contato diferentes pode comprometer a lógica de segurança da máquina.
