Visão Geral

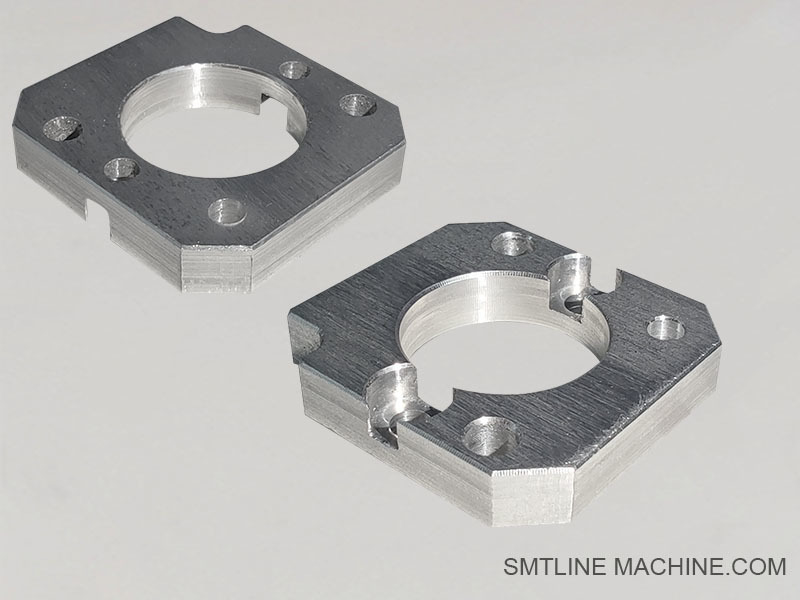

O KHW-M712M-00X é um suporte de montagem do motor do eixo Z feito de alumínio usinado com precisão, projetado para uso na máquina pick-and-place Yamaha YG100R. Este suporte fixa o motor do eixo Z à cabeça de colocação ou ao sistema de pórtico, garantindo estabilidade, movimento vertical preciso e alinhamento durante a colocação de componentes em alta velocidade.

Principais Características

Número da Peça: KHW-M712M-00X
Compatibilidade da Máquina: Máquina SMT Yamaha YG100R
Função:

Monta e alinha o motor do eixo Z (eixo vertical)
Garante a estabilidade mecânica durante o movimento de subida/descida do bico
Ajuda a reduzir vibrações e erros de posicionamento
Material: Liga de alumínio leve e de alta resistência
Design: Usinado com precisão em CNC com furos de montagem e ranhuras de interface do motor
Acabamento: Anodizado ou tratado anticorrosão (varia conforme o lote)

Aplicações

Suporta o motor do eixo Z responsável por levantar/abaixar o bico de captação
Mantém a rigidez estrutural sob condições de carga dinâmica
Usado em manutenção, retrofits ou reparo da cabeça da máquina da série Yamaha YG100R

Notas de Instalação

Deve ser instalado com o torque adequado nos parafusos de montagem
O alinhamento com o eixo do motor e o sensor do eixo Z é fundamental para uma operação precisa
Recomenda-se o emparelhamento com o motor e os fixadores originais da Yamaha para um ajuste ideal

Resumo

O suporte de alumínio KHW-M712M-00X é um componente mecânico essencial para o sistema do eixo Z das máquinas pick-and-place Yamaha YG100R. Ele fornece suporte confiável e alinhamento preciso para o motor vertical, garantindo uma colocação de componentes suave e precisa em ambientes de produção SMT exigentes.

Acessórios Relacionados para KHW-M712M-00X (Suporte do Motor do Eixo Z)

Notas:

Esses acessórios garantem um movimento preciso do eixo Z, fundamental para um desempenho preciso de pick-and-place.
Sempre use peças genuínas da Yamaha para manter o alinhamento mecânico e a confiabilidade.
Se você fornecer o tipo de cabeça do seu YG100R (por exemplo, gantry único ou cabeça dupla), números de peças mais exatos podem ser recomendados.

Números de Peças Relacionadas – KHW-M712M-00X e Montagem do Eixo Z (YG100R)

Notas:

Esses números de peças são padrão para Yamaha YG100R, mas modelos ou configurações de cabeça específicas podem ser ligeiramente diferentes.
Sempre verifique com a BOM da máquina ou o manual de manutenção para confirmar a compatibilidade da peça.
Peças originais da Yamaha são altamente recomendadas para alinhamento de precisão e durabilidade.

Guia de Perguntas Frequentes — Suporte do Motor do Eixo Z KHW-M712M-00X (Yamaha YG100R)

1. Para que serve o KHW-M712M-00X?

É um suporte de alumínio que monta e fixa o motor do eixo Z na cabeça de colocação Yamaha YG100R, permitindo o movimento preciso para cima/para baixo do bico durante a captação e colocação de componentes.

2. Quais máquinas usam este suporte?

Usado principalmente em máquinas pick-and-place Yamaha YG100R. Ele também pode ser encontrado em modelos de geração semelhante ou cabeças personalizadas com o mesmo design de eixo Z.

3. Qual é a função do suporte do eixo Z?

Fixa o motor do eixo Z no lugar
Mantém o alinhamento com o fuso de rosca ou fuso de esferas
Suporta o movimento vertical estável e preciso da montagem da cabeça/bico

4. De que material é feito?

Feito de liga de alumínio usinada com precisão, oferecendo alta resistência, baixo peso e resistência à corrosão. Isso garante estabilidade sem adicionar carga excessiva à cabeça.

5. Como sei se o suporte está danificado?

Sintomas comuns incluem:

Motor do eixo Z solto ou desalinhado
Altura do bico inconsistente ou erros de posicionamento
Fissuras visíveis, empenamento ou furos de parafusos danificados no suporte

6. Posso substituir o suporte sozinho?

Sim — se você for um técnico treinado. A substituição requer:

Desmontagem do motor do eixo Z e do fuso de rosca
Remoção do suporte antigo e montagem do novo
Realinhamento do motor e verificação da calibração do bico

7. Quais outras peças devo inspecionar ao substituir o suporte?

Motor do eixo Z (KHW-M7106-00)
Acoplamento (KHW-M7123-00)
Fuso de rosca ou fuso de esferas (KHW-M7101-00)
Sensor do eixo Z (KHW-M7109-00)
Guia linear (KHW-M7103-00)
Parafusos de montagem e alinhamento da estrutura

8. A calibração é necessária após a substituição?

Sim. Após substituir o suporte e remontar o motor, a posição do eixo Z deve ser recalibrada usando a interface da máquina da Yamaha para garantir alturas de captação precisas.

9. Onde posso obter um suporte de substituição?

Encomende em distribuidores oficiais de peças SMT da Yamaha ou revendedores autorizados. Use sempre peças originais para garantir o ajuste, a resistência do material e a compatibilidade da máquina.
