KKE-M919F-00 Cadeia de tanque

KKE-M919F-00 Cadeia do Tanque

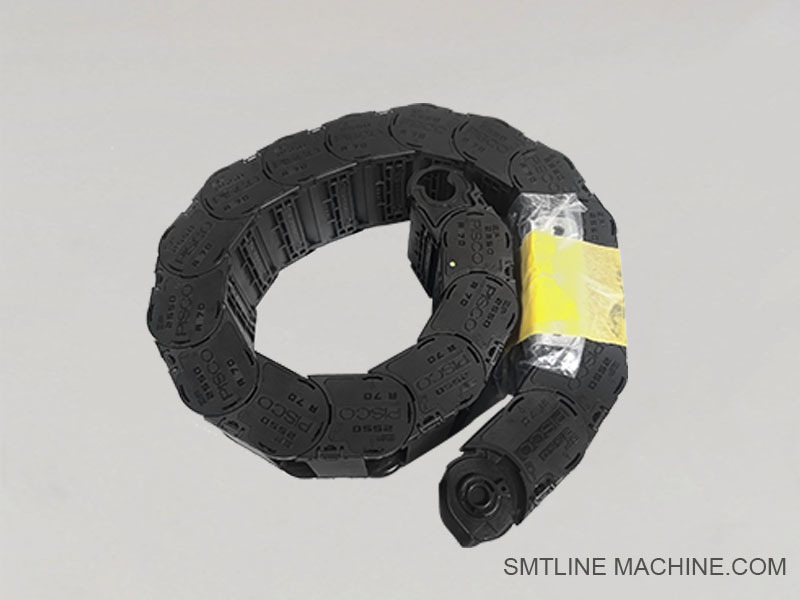

KKE-M919F-00 Cadeia de arrasto por cabo (cadeia de tanque)

Para equipamentos Yamaha SMT

Resumo

O KKE-M919F-00 é uma cadeia de tanque (também conhecida como cadeia de arrasto de cabo ou cadeia de energia) usada em máquinas Yamaha SMT para organizar, proteger e guiar cabos e tubos pneumáticos ao longo do X, Y,ou eixos Z durante o movimento a alta velocidadeImpede o entrelaçamento de cabos, reduz o desgaste mecânico e garante a entrega constante de sinal e ar para componentes em movimento.

Características fundamentais

Número da peça: KKE-M919F-00
Função: suporte de cabos e mangueiras para o movimento dinâmico do eixo
Estrutura: Enlaces de cadeia de plástico interligados com um projeto flexível mas durável
Material: Plástico de engenharia de alta resistência, resistente ao desgaste, antistático (em modelos ESD)
Estilo de abertura: tipo aberto ou fechado, consoante a configuração da máquina
Roteamento: Suporta cabos de sinal elétrico, fios de energia e tubos de vácuo/ar
Instalação: fixa em ambas as extremidades com suportes; movimenta-se com o pórtico ou a cabeça

Aplicações

Instalado em máquinas pick-and-place da Yamaha, como as séries YSM, YG ou YS
Utilizado em sistemas de pórtico, unidades de cabeça ou bases de plataforma onde seja necessário roteamento flexível
Protege os cabos de dobras, abrasões e interferências em ambientes de alta velocidade

Benefícios

Melhora a vida útil do cabo e reduz o tempo de inatividade devido a falhas no cabo
Permite uma gestão de cabos limpa e organizada
Suporta o movimento suave dos conjuntos em movimento nas linhas de produção SMT
Compatível com layouts de roteamento e guias de manutenção da Yamaha

Dicas de manutenção

Verifique regularmente se há rachaduras, rigidez ou ligações quebradas
Verificar o desgaste dos cabos dentro da cadeia
Limpe com ar seco ou com um pano sem pêlos  Evite óleo ou solventes, salvo especificação

Resumo

A cadeia de tanque KKE-M919F-00 é uma cadeia de arrasto de cabo confiável e durável que suporta o gerenciamento dinâmico de cabos no equipamento SMT da Yamaha.Melhora a fiabilidade da máquina protegendo linhas elétricas e pneumáticas vitais em zonas críticas de movimento.

Acessórios conexos KKE-M919F-00 Cadeia de tanque

Notas:

Sempre utilize cabos e mangueiras flexíveis dentro da cadeia do tanque para evitar o desgaste prematuro.
Para cadeias de cabos longas ou movimentos de alta velocidade, a Yamaha recomenda kits de cabos pré-agrupados combinados com o modelo e o eixo da máquina.
Se a corrente estiver a ser substituída, inspeccionar e substituir simultaneamente os suportes de extremidade e os conjuntos de pinças para evitar desalinhamento ou deslizamento.

Números de peças conexas ¥ KKE-M919F-00 Cadeia de tanque

Notas:

Utilizar apenas cabos e tubos de alta flexibilidade destinados a ser usados com cadeias de arrastamento.
Todas as peças listadas acima são tipicamente usadas juntas para sistemas de movimento do eixo X/Y, movimento da unidade de cabeça ou roteamento de cabos de pórtico nas plataformas Yamaha SMT.
Substituir a cadeia do tanque e os suportes de ponta durante uma adaptação para assegurar uma operação segura.

Guia de perguntas frequentes KKE-M919F-00 Cadeia de tanque

Para máquinas SMT da série Yamaha YS/YSM/YG

1O que é o KKE-M919F-00?

O KKE-M919F-00 é uma cadeia de arrasto de cabo, também chamada de cadeia de tanque ou cadeia de energia, usada para guiar e proteger com segurança cabos em movimento e tubos pneumáticos no equipamento SMT da Yamahaou eixo Z.

2O que é que ele faz?

Ele rota e organiza várias linhas de sinal, energia e ar entre partes estáticas e móveis (como pórticos ou cabeças), evitando emaranhamento, desgaste e quebra durante a operação da máquina.

3Que máquinas Yamaha o usam?

A cadeia do tanque é amplamente utilizada em:

Yamaha YS12, YS24
YSM10, YSM20, YSM20R
YG12, YG200
E outras plataformas SMT com componentes de movimento linear

4Que cabos e tubos vão para dentro?

Cabos de sinal (por exemplo, KHJ-M9165-00, KHJ-M9166-00)
Cabos de alimentação para servomotores (por exemplo, KHY-M9168-00)
Tubos pneumáticos para vácuo e ar de escape
Todos devem ser classificados como resistentes a correntes de tração.

5Que acessórios são necessários para esta corrente?

Suportes de montagem (por exemplo, KKE-M919F-10)
Aplicação de dispositivos de fixação de cabos (KHJ-M919F-01)
Ferrovia de guia (KHY-M919F-00, opcional)
Estes ajudam a segurar e alinhar a corrente durante a viagem de alta velocidade.

6Posso substituí-lo sozinho?

Sim, mas com cuidado:

Desligar e rotulá-los
Remover os suportes de montagem
Transferir cabos/tubos para uma nova cadeia com o espaço adequado
Reinstale com o alinhamento correto do suporte
Confirme que o movimento é suave sem ligação

7Quais são os sinais de falha da cadeia?

Anéis quebrados ou segmentos rachados
Movimento rígido ou estrondo durante o movimento
Danos no cabo dentro da cadeia
Interrupções frequentes no ar ou no sinal

8Existe uma versão anti-estática (ESD-safe)?

Utilize o KKE-M919F-00-ESD se a sua máquina ou processo exigir protecção contra descargas eletrostáticas.

9Com que frequência deve ser inspeccionado?

A cada 3 a 6 meses em ambientes de grande utilização
Substitua imediatamente se notar rigidez, deformação ou desgaste do cabo
Inspecionar sempre durante a manutenção da cabeça ou do pórtico

10Onde posso arranjar substitutos?

Encomende a partir de distribuidores autorizados de peças Yamaha SMT. Use sempre peças originais para garantir o ajuste correto, durabilidade e conformidade de roteamento de cabo.
