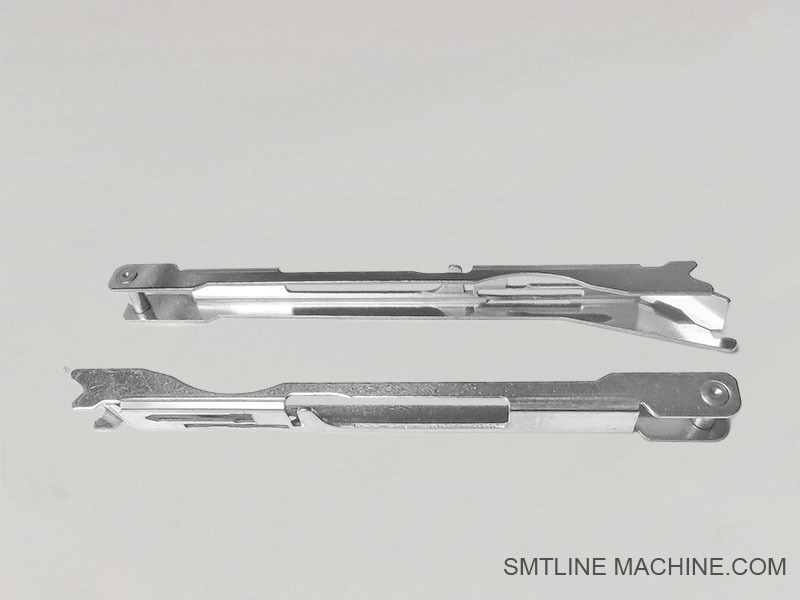

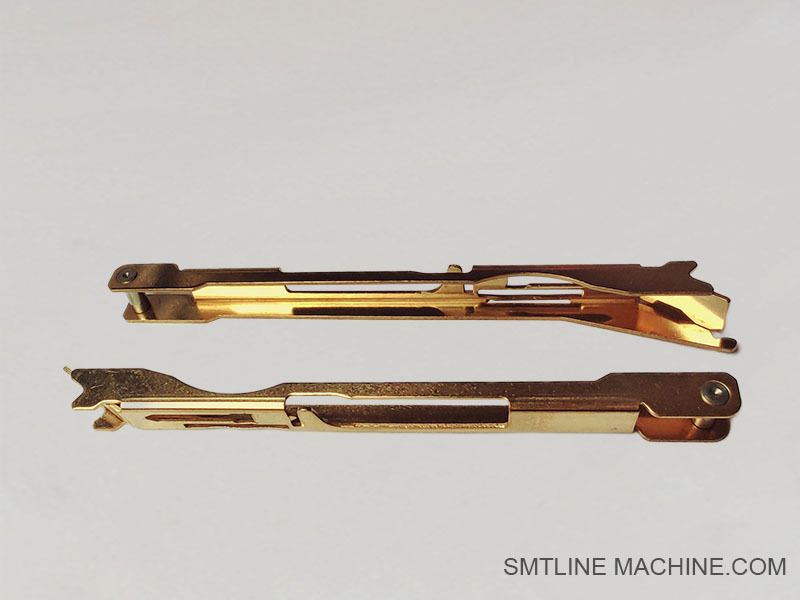

KHJ-MC141-02 Tampa de Pressão do Alimentador SS8MM Aço Inoxidável Prata Dourado

KHJ-MC141-02 Tampa de Pressão do Alimentador SS8MM Aço Inoxidável Prata Ouro

KHJ-MC141-02 – Tampa de Pressão do Alimentador SS8MM

Placa de Pressão de Aço Inoxidável para Alimentadores de Fita Yamaha SS8MM (Acabamento Prata/Ouro)

Visão Geral

O KHJ-MC141-02 é uma tampa de pressão de aço inoxidável usinada com precisão, utilizada em alimentadores de fita Yamaha SS8MM. Este componente garante uma pressão estável na fita transportadora para manter o alinhamento adequado e uma alimentação suave da fita durante a operação SMT. É comumente encontrado com acabamento dourado ou prateado, dependendo do lote de produção ou tratamento de superfície.

Principais Características

Número da Peça: KHJ-MC141-02
Nome do Componente: Tampa de Pressão do Alimentador / Placa de Pressão Superior
Compatibilidade do Alimentador: Alimentadores da série Yamaha SS8MM
Material: Aço inoxidável de alta qualidade
Acabamento da Superfície: Disponível em prata ou ouro (dependendo do processo de revestimento ou galvanoplastia)
Função:

Aplica pressão descendente para fixar a fita durante a alimentação
Evita o deslocamento, empenamento ou emperramento da fita
Melhora a precisão da alimentação e a consistência da coleta de componentes

Benefícios

Construção em aço inoxidável resistente à corrosão e ao desgaste
Mantém a estabilidade da fita mesmo em altas velocidades da máquina
Fácil de instalar ou substituir durante a manutenção do alimentador
Disponível em acabamentos de cores distintas para identificação rápida

Aplicações

Usado em alimentadores Yamaha SS8MM para máquinas de pick-and-place SMT
Compatível com plataformas como YSM10, YSM20, YS12, YG200 e outras
Essencial para alimentação de fita de alta velocidade e alta precisão

Resumo

A Tampa de Pressão do Alimentador KHJ-MC141-02 é um componente superior crítico para os alimentadores Yamaha SS8MM. Sua construção durável em aço inoxidável e controle de pressão confiável ajudam a garantir um avanço suave e preciso da fita, minimizando erros de alimentação e melhorando o tempo de atividade da produção.

Acessórios Relacionados – Tampa de Pressão do Alimentador KHJ-MC141-02

| Número da Peça | Descrição |
| --------------------- | ------------------------------------------------------------------------------- |
| KHJ-MC140-00 | Mola de pressão – funciona com a tampa para aplicar pressão uniforme na fita |
| KHJ-MC136-00 | Alavanca do braço de pressão – conecta-se e aciona o movimento da tampa de pressão |
| KHJ-MC134-00SS8MM | Engrenagem de acionamento pequena – alimenta a fita sob a tampa de pressão |
| KHJ-MC135-00 | Engrenagem média – conectada à engrenagem pequena, funciona sob a área de pressão |
| KHJ-MC152-00 | Engrenagem traseira do alimentador – afeta a tensão geral e o movimento da região da tampa |
| KHJ-MC10A-00 | Corpo base do alimentador – estrutura de montagem para a tampa de pressão e peças relacionadas |
| KHJ-MC1A0-00 | Placa de controle – controla o motor do alimentador, afetando o movimento da fita sob a tampa |
| KHJ-MC163-00 | Suporte do alimentador – suporta ou alinha o conjunto da tampa superior |
| KHJ-MC281-00 | Punho do alimentador – localizado próximo e às vezes interage com a peça de pressão superior |

Notas:

O KHJ-MC141-02 funciona melhor quando usado em combinação com sua mola (KHJ-MC140-00) e alavanca do braço (KHJ-MC136-00).
Esses componentes formam o mecanismo de retenção da fita, garantindo uma alimentação precisa da fita e uma coleta consistente de componentes.

Números de Peça Relacionados – KHJ-MC141-02

Esses números de peça estão diretamente associados ao sistema mecânico de alimentação e retenção de fita nos alimentadores Yamaha SS8MM, trabalhando em conjunto com o KHJ-MC141-02 para garantir um avanço de fita estável e preciso.

Guia de Perguntas Frequentes — KHJ-MC141-02

Tampa de Pressão do Alimentador SS8MM (Aço Inoxidável, Acabamento Prata/Ouro)

1. Para que serve o KHJ-MC141-02?

É uma tampa de pressão superior de aço inoxidável montada em alimentadores de fita Yamaha SS8MM. Ele pressiona a fita transportadora, estabilizando sua posição durante o avanço para evitar erros de alimentação ou desalinhamento de componentes.

2. Qual é a diferença entre as versões prata e ouro?

Ambas as versões são funcionalmente idênticas. A diferença de cor prata/ouro se deve a diferentes tratamentos de superfície ou lotes de galvanoplastia. A versão dourada pode ter propriedades adicionais anti-oxidação ou ESD, dependendo do fabricante.

3. Quais alimentadores são compatíveis com esta peça?

Alimentadores Yamaha SS8MM
Usado em plataformas SMT, incluindo YSM10, YSM20R, YS12, YG12, YG200, etc.

4. Quais peças funcionam com esta tampa de pressão?

KHJ-MC140-00 – Mola de pressão
KHJ-MC136-00 – Braço de alavanca de pressão
KHJ-MC134-00SS8MM / KHJ-MC135-00 – Engrenagens de acionamento da fita sob a tampa
KHJ-MC10A-00 – Estrutura base do alimentador
KHJ-MC163-00 – Suporte que suporta o alinhamento da tampa

5. Como a tampa de pressão afeta o desempenho do alimentador?

A tampa de pressão:

Garante o contato estável da fita com as rodas dentadas de acionamento
Evita a vibração ou elevação da fita durante a alimentação
Suporta a coleta precisa de componentes e a confiabilidade da colocação

6. Como posso saber se a tampa precisa ser substituída?

Substitua a tampa se:

Estiver dobrada, rachada ou empenada
Não estiver mais plana e não conseguir aplicar pressão uniforme
For observada deslizamento excessivo da fita ou erros de alimentação

7. A pressão é ajustável?

A pressão em si é controlada pela mola (KHJ-MC140-00) e pelo mecanismo da alavanca, não pela tampa. Se a pressão for inconsistente, verifique essas peças também.

8. Esta peça é intercambiável com modelos de alimentadores mais largos (12mm, 16mm)?

Não. O KHJ-MC141-02 foi projetado especificamente para alimentadores SS8MM. Outras larguras usam tampas de pressão diferentes para acomodar trilhas de fita mais largas.

9. O material suporta a segurança ESD?

Sim. O aço inoxidável é normalmente tratado ou revestido com antiestático para atender aos padrões de segurança ESD SMT.

10. Onde posso comprar esta peça?

O KHJ-MC141-02 está disponível em:

Distribuidores oficiais de peças Yamaha SMT
Centros de reforma de alimentadores
Fornecedores terceirizados de componentes SMT
