Máquina de soldadura por refluxo a vácuo
,Equipamento de soldagem por reflow SMT
,Sistema de soldagem a vácuo para SMT
-
Quantidade de ordem mínima1 conjunto de máquina ou pedido misto também é aceitável
-
PreçoNegociável
-
Detalhes da embalagemCaixas de exportação padrão e embalagens de madeira resistente são ambas opções
-
Tempo de entrega5-8 dias úteis
-
Termos de pagamentoL/C,D/A,D/P,T/T,Western Union,MoneyGram
Soldagem por refluxo a vácuo
Soldagem por refluxo a vácuo
A máquina de solda por refluxo a vácuo é um forno de alta tecnologia projetado para soldar componentes eletrônicos em placas de circuito com precisão e confiabilidade excepcionais. Disponível em diferentes modelos, como KTZ-8N e KTZ-10N, ele utiliza um processo controlado de aquecimento e resfriamento, às vezes com nitrogênio, para criar juntas de solda fortes e sem espaços vazios. Esta máquina é ideal para indústrias que exigem soldagem de alta qualidade, como militar, aeroespacial, automotiva e fabricação de LED. Possui um sistema de controle fácil de usar, transportador ajustável e uma câmara de vácuo opcional para reduzir ainda mais os defeitos. Com sua capacidade de lidar com vários tamanhos de placas e alturas de componentes, este forno de solda garante resultados consistentes e confiáveis para uma ampla gama de produtos eletrônicos.
Especificações Técnicas
| Parâmetro | KTZ-8N | KTZ-10N |
|---|---|---|
| Dimensões (C x L x A) | L6400 x L1695 x A1650 mm | L7170 x L1695 x A1650 mm |
| Peso | 3.000kg | 3500kg |
| Cor | Computador Cinza | Computador Cinza |
| Zonas de aquecimento | 8 zonas (superior) / 8 zonas (inferior) | 10 zonas (superior) / 10 zonas (inferior) |
| Comprimento da zona de aquecimento | 3110 milímetros | 3892 milímetros |
| Zonas de resfriamento | 3 zonas (superior) / 3 zonas (inferior) | 3 zonas (superior) / 3 zonas (inferior) |
| Estrutura da Placa Retificadora | Pequena Circulação | Pequena Circulação |
| Requisito de volume de exaustão | 11 m³/min x 2 (por canal) | 12 m³/min x 2 (por canal) |
| Fonte de energia | Trifásico, 380 V, 50/60 Hz (Opcional: 220 V) | Trifásico, 380 V, 50/60 Hz (Opcional: 220 V) |
| Potência total | 67 kW | 83 kW |
| Poder de inicialização | 32 kW | 38 kW |
| Consumo normal de energia | 10 kW | 11 kW |
| Tempo de aquecimento (aprox.) | 20-25 minutos | 20-25 minutos |
| Faixa de temperatura | Ambiente a 300°C | Ambiente a 300°C |
| Controle de temperatura | PID de malha fechada + condução SSR (PC + PLC) | PID de malha fechada + condução SSR (PC + PLC) |
| Precisão de temperatura | ±1°C | ±1°C |
| Desvio de temperatura PCB | ±1°C | ±1°C |
| Armazenamento de dados | Parâmetros e status de produção configuráveis | Parâmetros e status de produção configuráveis |
| Sistema de alarme | Anomalia de temperatura, queda da placa | Anomalia de temperatura, queda da placa |
| Indicação de alarme | Indicador tricolor (amarelo, verde, vermelho) | Indicador tricolor (amarelo, verde, vermelho) |
| Estrutura Ferroviária | Três trilhos independentes | Três trilhos independentes |
| Mecanismo de Cadeia | Fivela de corrente única anti-bloqueio | Fivela de corrente única anti-bloqueio |
| Largura máxima da PCB | 150mm x 150mm; 400 mm x 400 mm | 150mm x 150mm; 400 mm x 400 mm |
| Ajuste da largura do trilho | 50-400mm | 50-400mm |
| Altura do Componente (Máx.) | 30 mm (superior), 30 mm (inferior) | 30 mm (superior), 30 mm (inferior) |
| Direção do transportador | Da esquerda para a direita (opcional: da direita para a esquerda) | Da esquerda para a direita (opcional: da direita para a esquerda) |
| Fixação de trilho | Trilho frontal fixo | Trilho frontal fixo |
| Transporte de PCB | Trilho + Transportador de Corrente | Trilho + Transportador de Corrente |
| Altura do transportador | 900 ± 20 mm | 900 ± 20 mm |
| Velocidade do transportador | 300-2000 mm/min | 300-2000 mm/min |
| Lubrificação | Sistema automatizado de lubrificante para alta temperatura | Sistema automatizado de lubrificante para alta temperatura |
| Ajuste de largura | Ajuste Sincronizado de Três Seções | Ajuste Sincronizado de Três Seções |
| Sistema transportador | Transportador Independente | Transportador Independente |
| Pressão final de vácuo | 10 Pa | 10 Pa |
| Extração a Vácuo | Quatro fases independentes | Quatro fases independentes |
| Método de resfriamento | Ar Forçado | Resfriador de água |
| Sistema de nitrogênio (opcional) | Sistema fechado com medidor de vazão e resfriador | Sistema fechado com medidor de vazão e resfriador |
| Consumo de nitrogênio | 300-1000 ppm (com transportador de 400 mm) | 300-1000 ppm (com transportador de 400 mm) |
| Recurso anti-travamento | Adaptação automática de espessura de PCB | Adaptação automática de espessura de PCB |
Métricas de desempenho de soldagem
| Métrica | Especificação |
|---|---|
| Taxa de vazios de componentes de alta potência | Taxa de anulação única <1%, taxa total de anulação <3% |
| Taxa de vazio SMT de alto chumbo (raio X) | Taxa de anulação única <1% |
Aplicativos alvo
- Eletrônica Militar
- Eletrônica Aeroespacial
- Eletrônica Automotiva
- Produtos LED de alta potência
- Embalagem IGBT
Desempenho de soldagem com componentes de alta potência: a taxa de vazios individual é inferior a 1% e a taxa geral de vazios é inferior a 3%.

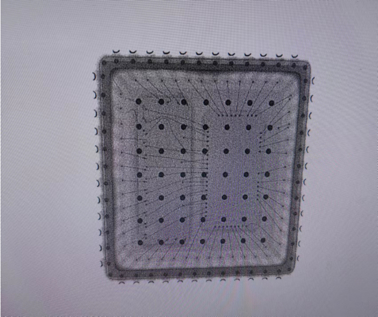

Desempenho de soldagem excepcional é alcançado com componentes SMT com alto teor de chumbo. O teste de raios X revela uma taxa de vazios únicos consistentemente abaixo de 1%.
Teste o efeito da montagem e soldagem de produtos eletrônicos automotivos.
Efeito de teste da soldagem a vácuo de chips para produtos eletrônicos militares, aeroespaciais e de aviação e folhas de estanho.
