Destacar
YAMAHA YRM20 SRV placa-mãe
,placa-mãe de peças sobressalentes YAMAHA
,Equipamento de placa-mãe YRM20
-
Lugar de origemJAPÃO
-
MarcaYAMAHA
-
CertificaçãoCE-KME-M4530-B01
-
Número do modeloKME-M4530-B01
-
Quantidade de ordem mínima1 conjunto de máquina ou pedido misto também é aceitável Transporte: A granel ou contêineres
-
PreçoNegociável
-
Detalhes da embalagemCaixas de exportação padrão e embalagens de madeira resistente são ambas opções
-
Tempo de entrega1-2 dias úteis
-
Termos de pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram

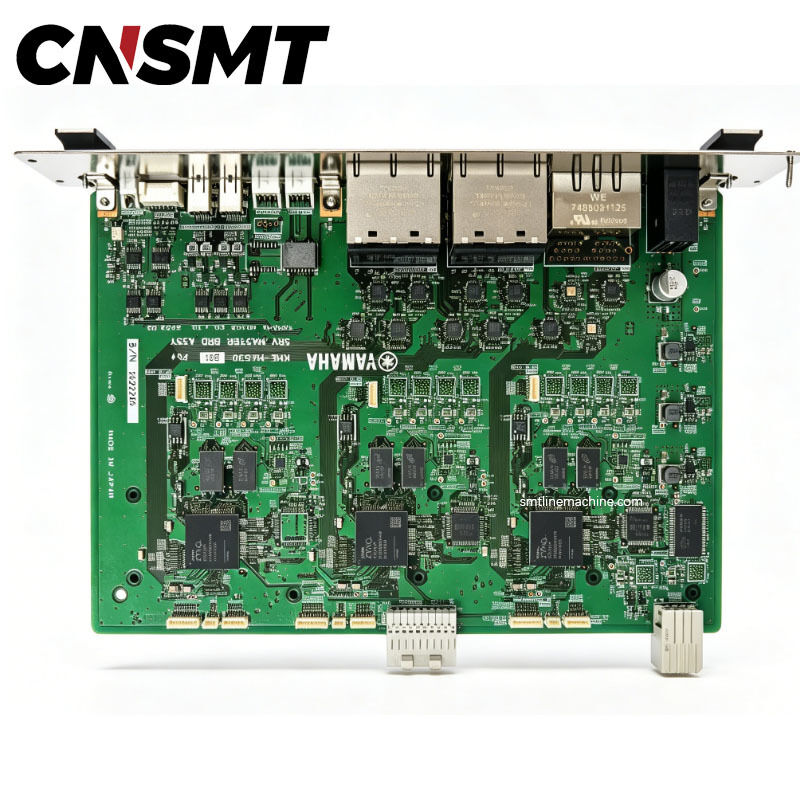

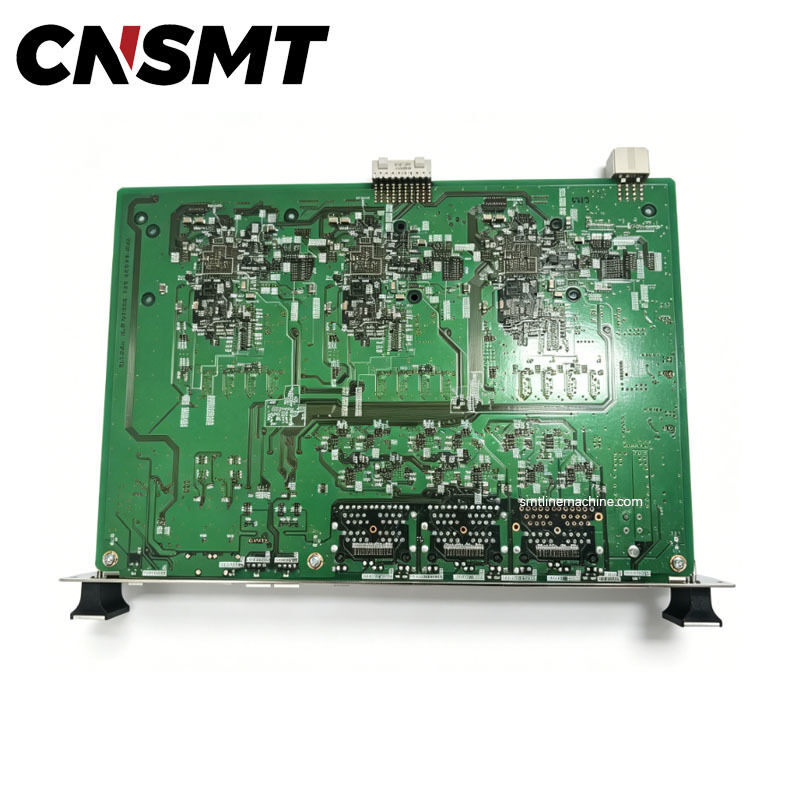

KME-M4530-B01 SRV MASTER BRD ASSY para YAMAHA YRM20
KME-M4530-B01 SRV MASTER BRD CONJUNTO PARA YAMAHA YRM20
Número da peça:KME-M4530-B01
Nome do produto:SRV MASTER BRD ASSY (conjunto da placa servo mestre)
Máquina compatível:YAMAHA YRM20 Pick & Place Mounter de cabeça rotativa de alta velocidade
Categoria do produto:Peças sobressalentes de PCB de controle de movimento central para SMT Mounter
Nome do produto:SRV MASTER BRD ASSY (conjunto da placa servo mestre)
Máquina compatível:YAMAHA YRM20 Pick & Place Mounter de cabeça rotativa de alta velocidade
Categoria do produto:Peças sobressalentes de PCB de controle de movimento central para SMT Mounter
Visão geral do produto
A placa servo mestre KME-M4530-B01 serve como núcleo central de controle de movimento para máquinas de posicionamento Yamaha YRM20. Projetado como um módulo plug-in CPCI, ele é instalado diretamente no backplane da máquina para coordenar todas as operações de movimento.
Funções principais
- Recebe comandos de movimento da placa da unidade de sistema e calcula a trajetória de interpolação
- Distribui sinais de controle de barramento para todos os servo-eixos, incluindo eixo Z/R de cabeça rotativa
- Coordena as operações da pista do transportador, do eixo de acionamento do alimentador e dos eixos de posicionamento
- Estabelece comunicação de dados em tempo real através de múltiplas portas Ethernet industriais
- Coleta dados de posição, corrente e feedback de carga do encoder para posicionamento de circuito fechado de alta precisão
- Monitora operações anormais, incluindo sobrecarga, perda de passo e desconexão de comunicação
- Sincroniza o posicionamento da visão, o trocador de bicos e as ações de transferência da placa
Cenários comuns de substituição
- Falha na inicialização do servo na inicialização
- Erros de alarme de eixo e redefinição de posição inicial
- Deslocamento severo de posicionamento e rejeição frequente de componentes
- Perda de passos em altas velocidades operacionais
- Erros de comunicação do barramento servo
- Tremulação do eixo ou movimento fora de controle
- Envelhecimento da placa, danos no IC ou falha na porta
Vantagens de fornecimento
A CNSMT estoca placas servo mestre KME-M4530-B01 originais, novas e totalmente testadas e totalmente testadas. Todas as placas usadas passam por testes abrangentes, incluindo testes de envelhecimento na inicialização, verificação de continuidade da porta Ethernet e inspeções de execução de ligação servo antes do envio. Fornecemos soluções de substituição plug-and-play junto com suporte completo para peças de reposição da série YRM20.
Lista de peças relacionadas
| Não. | Número da peça | Descrição |
|---|---|---|
| 1 | KMX-M5109-00 | LCD 12.1TOQUE |
| 2 | KMX-M4899-00 | SIG. CONJUNTO DA TORRE. |
| 3 | KKE-M4899-10 | LUZ 1 CONJ. |
| 4 | KKE-M4899-20 | LUZ 1 CONJ. |
| 5 | KKE-M4899-30 | LUZ 1 CONJ. |
| 6 | KKE-M4899-40 | LUZ 1 CONJ. |
| 7 | KKE-M4899-50 | LUZ 1 CONJ. |
| 8 | KKE-M4899-60 | LUZ 1 CONJ. |
| 9 | KKE-M4899-70 | LUZ 1 CONJ. |
| 10 | KKE-M4899-80 | LUZ 1 CONJ. |
| 11 | KKE-M4899-90 | LUZ 1 CONJ. |
| 12 | KKE-M4899-A0 | LUZ 1 CONJ. |
| 13 | KKE-M4899-B0 | LUZ 1 CONJ. |
| 14 | KMX-M1390-00 | LCD ESTÁ CONJUNTO. |
| 15 | KMX-M65N5-00 | HNS, ATIVO |
| 16 | KMX-M65N5-10 | HNS, PRONTO |
| 17 | KMX-M65N5-20 | HNS, INICIAR |
| 18 | KMX-M65N5-30 | HNS, PARE YM |
| 19 | KMX-M65N5-40 | HNS,ERR.CLR.YM |
| 20 | KMX-M65N5-50 | HNS, REINICIAR |
| 21 | KMX-M65N5-60 | HNS, PARADA CE |
| 22 | KMX-M65N5-70 | HNS,ERR.CLR.CE |
| 23 | KMX-M1385-A0 | ERRO CONJUNTO DE LUZ. |
| 24 | KMX-M1385-B0 | ERRO CONJUNTO DE LUZ. |
| 25 | KME-M4207-A0 | CONJUNTO DE MEMÓRIA USB. |
| 26 | KLW-M65NA-A0 | SELECIONE CONJUNTO 1A. |
| 27 | KMX-M5136-00 | HNS EMG SW |
| 28 | KMX-M5183-00 | VEDAÇÃO, BRAÇADEIRA LIGADA/DESLIGADA |
KME-M4530-B01 SRV MASTER BRD ASSY, placa mestre servo Yamaha YRM20, placa de controle servo principal YRM20
Placa mestre servo de substituição KME-M4530-B01 para yamaha yrm20 mounter, montagem de placa principal de controle de movimento KME-M4530-B01
Placa de controle servo da máquina de picareta e colocação SMT, placa mestre servo CPCI, placa controladora de movimento do eixo da máquina de colocação
Peças sobressalentes Yamaha YRM20, placa de circuito montador da série YRM, placa de controle de cabeça rotativa Yamaha
Placa mestre servo de substituição KME-M4530-B01 para yamaha yrm20 mounter, montagem de placa principal de controle de movimento KME-M4530-B01
Placa de controle servo da máquina de picareta e colocação SMT, placa mestre servo CPCI, placa controladora de movimento do eixo da máquina de colocação
Peças sobressalentes Yamaha YRM20, placa de circuito montador da série YRM, placa de controle de cabeça rotativa Yamaha
