Destacar
Placa de visão Yamaha YRM20
,Tabela de visão de peças sobressalentes YAMAHA
,KME-M441H-014 quadro de visão
-
Lugar de origemJAPÃO
-
MarcaYAMAHA
-
CertificaçãoCE-KME-M441H-014
-
Número do modeloKME-M441H-014
-
Quantidade de ordem mínima1 conjunto de máquina ou pedido misto também é aceitável Transporte: A granel ou contêineres
-
PreçoNegociável
-
Detalhes da embalagemCaixas de exportação padrão e embalagens de madeira resistente são ambas opções
-
Tempo de entrega1-2 dias úteis
-
Termos de pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram

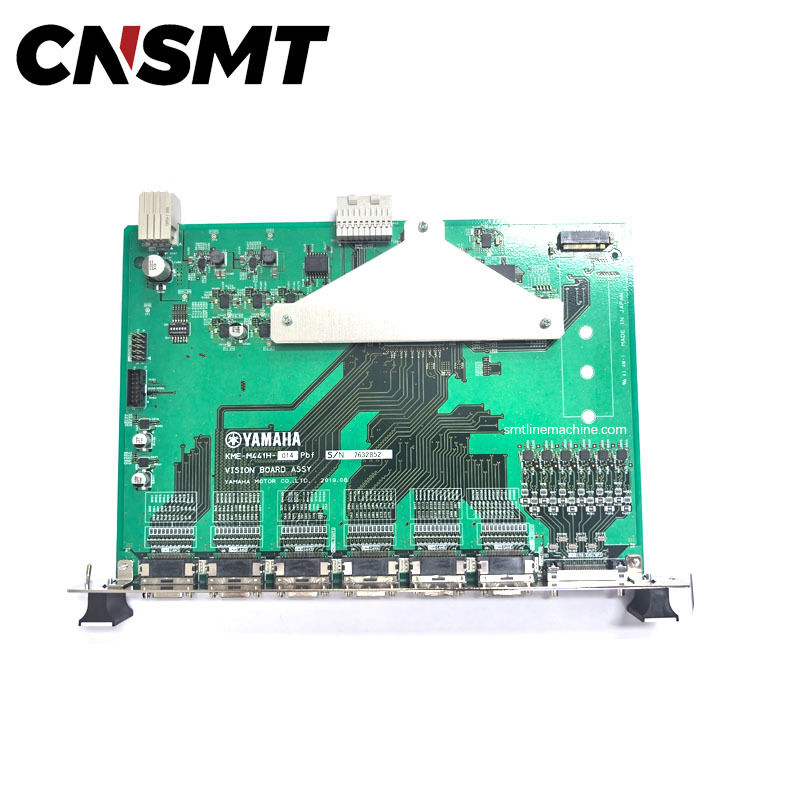

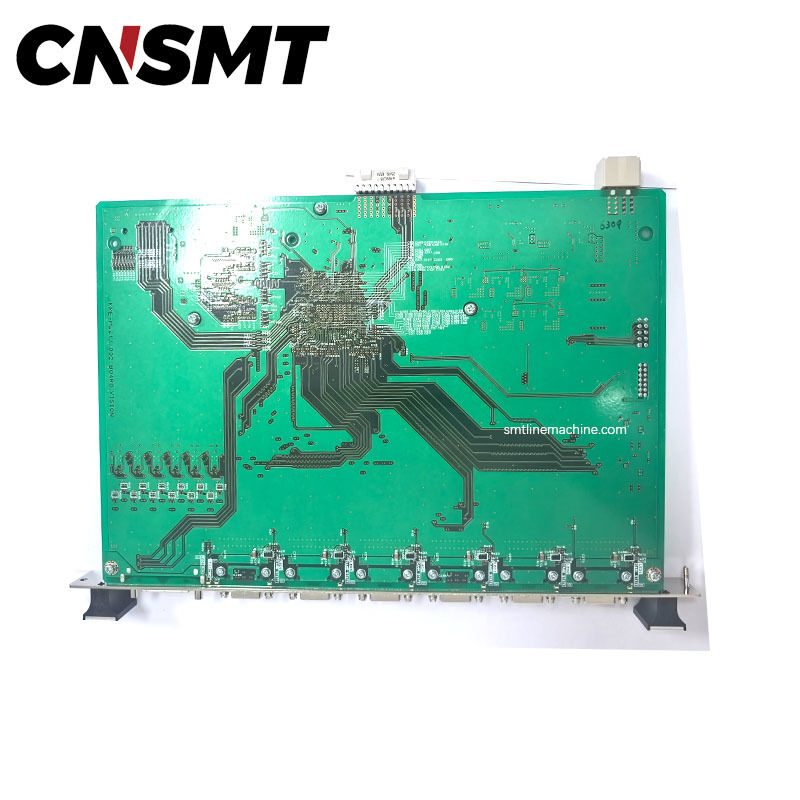

KME-M441H-014 VISION BOARD ASSY para a YAMAHA YRM20
CONJUNTO DE PLACA DE VISÃO KME-M441H-014 PARA YAMAHA YRM20
Informações básicas do produto
Número da peça:KME-M441H-014
Nome do produto:VISION BOARD ASSY (conjunto da placa principal de processamento de visão)
Equipamento aplicável:YAMAHA YRM20 Pick & Place Mounter de cabeça rotativa de alta velocidade
Categoria:Peças sobressalentes de PCB de processamento de visão central para SMT Mounter
Descrição do produto
A placa de visão KME-M441H-014 serve como núcleo central de processamento de imagem para máquinas de posicionamento Yamaha YRM20. Projetada como um módulo plug-in CPCI para instalação de backplane, esta placa controla a aquisição de imagens, cálculo de algoritmo, correção de posição e comunicação de dados para todo o sistema de visão mecânica, tornando-a essencial para o posicionamento de componentes de alta precisão.
Equipada com portas de câmera dedicadas multicanal, a placa conecta câmeras fiduciais, câmeras de reconhecimento de componentes principais e câmeras de inspeção lateral para capturar pontos de marcação de PCB, contornos de componentes e imagens de postura de captação de bicos em tempo real. Ele executa decodificação de imagem em alta velocidade, cálculo de escala de cinza e processamento de algoritmo de correspondência de contorno.
A placa converte dados de deslocamento de reconhecimento em valores de compensação de posição e os transmite para a placa servo mestre para corrigir desvios de PCB e erros de captação de componentes. Isso garante precisão de posicionamento de até ±0,025 mm, ao mesmo tempo que reduz deslocamento, marcas de exclusão, componentes invertidos e defeitos de rejeição de componentes.
A análise de imagem lateral detecta automaticamente captadores ausentes, peças inclinadas, componentes invertidos e peças empilhadas, acionando a rejeição de componentes para melhorar o rendimento da produção. A placa se comunica em alta velocidade com a placa da unidade de sistema e a placa servo para sincronizar coordenadas de posicionamento, resultados de reconhecimento e códigos de falha, suportando rastreabilidade de imagem para conexão com sistemas MES de fábrica para análise de qualidade.
Esta placa de visão também possui funcionalidade de autodiagnóstico para monitorar cabos de câmera, fontes de luz e status do chip, acionando alarmes para perda de comunicação, falta de imagem, tempo limite de reconhecimento e danos à porta para facilitar a solução rápida de problemas.
Lista de peças relacionadas
| Número da peça | Descrição |
|---|---|
| KMX-M5183-10 | VEDAÇÃO, BRAÇADEIRA LIGADA/DESLIGADA |
| KMX-M5119-00 | CONJUNTO LCD DE TOQUE |
| KMX-M5119-10 | CONJUNTO LCD DE TOQUE |
| KMX-M5119-20 | CONJUNTO LCD DE TOQUE |
| KMX-M5119-30 | CONJUNTO LCD DE TOQUE |
| KMX-M5150-A0 | TECLADO E CONJ. |
| KLF-M5150-20 | TECLADO/PAD E |
| KMX-M13B1-00 | BRKT., KB |
Palavras-chave do produto
KME-M441H-014 ASSY DA PLACA DE VISÃO, placa de processamento de visão Yamaha YRM20, placa de controle principal de visão YRM20, placa de visão KME-M441H-014 de substituição para máquina de picareta e colocação Yamaha YRM20, montagem de placa de processamento de imagem KME-M441H-014, placa de reconhecimento de visão SMT mounter, placa controladora de visão CPCI, placa principal de processamento de câmera de máquina de colocação, peças sobressalentes Yamaha YRM20, placa de circuito mounter série YRM, Peças do sistema de visão de cabeça rotativa Yamaha
