Máquina de revestimento SMT de alta precisão
,Máquina de revestimento de placas inteiras para SMT
,Máquina de revestimento de linha SMT com garantia
-
Lugar de origemChina
-
MarcaCNSMT
-
CertificaçãoCE- Precision Coating
-
Número do modeloHN-Visão1
-
Quantidade de ordem mínima1 conjunto de máquina ou pedido misto também é aceitável Transporte: A granel ou contêineres
-
PreçoNegociável
-
Detalhes da embalagemCaixas de exportação padrão e embalagens de madeira resistente são ambas opções
-
Tempo de entrega1-2 dias úteis
-
Termos de pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram

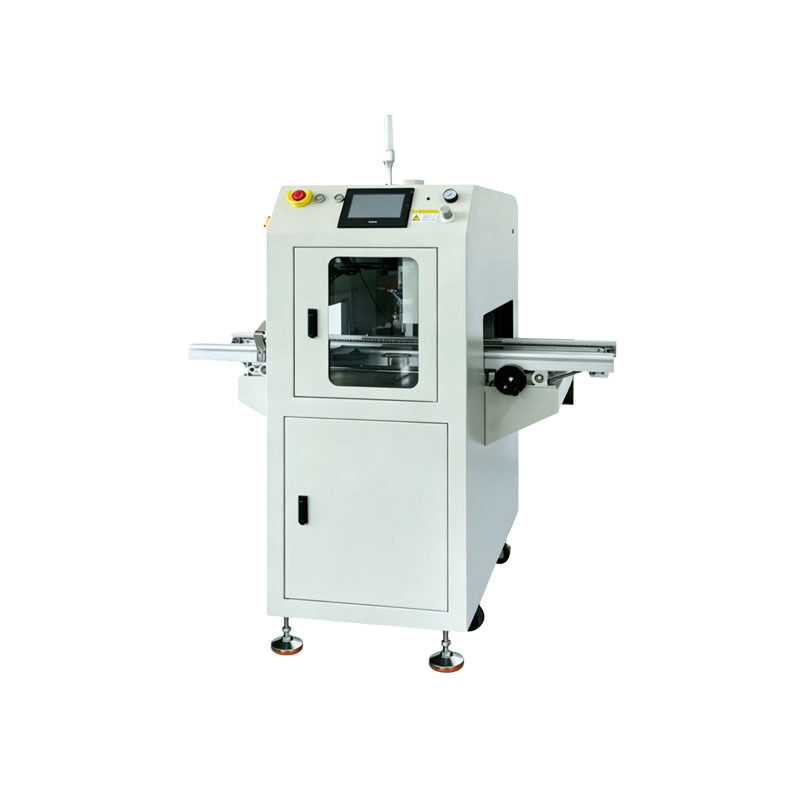

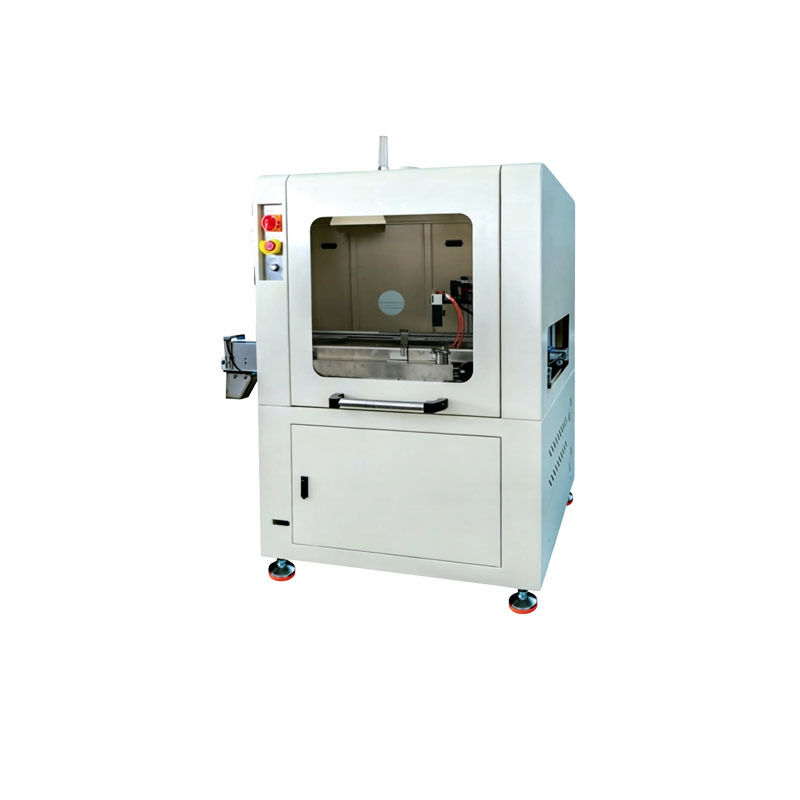

Máquina de revestimento de placas inteiras de alta precisão
Máquina de revestimento de placas inteiras de alta precisão
Área de aplicação
Adequado para aplicações de revestimento em várias indústrias, incluindo:
- Pulverização da superfície da solda em superfícies inteiras dos componentes
- Pulverização em grande área de painéis multicamadas
- Pulverização de superfícies de solda de tiras de iluminação de instalações
- Displays LED de grande passo
Características do dispositivo V1/V1S
- Válvula de regulação de pressão de alta precisão para ajuste preciso da pressão do ar de atomização
- Trilha de transporte de material de modelo aberto com cadeia especial de aço inoxidável e tiras resistentes ao desgaste para prolongar a vida útil
- Mecanismos de transmissão dupla para o ajuste da amplitude da via que asseguram a estabilidade a longo prazo
- Vidros de vento na entrada/saída dos carris com saídas de escape independentes para melhorar o ambiente da oficina
- Alarme de ruído e luz com interface de exibição de menu fácil de usar
Funções facultativas
Detecção inteligente da capacidade de pintura, limpeza automática da válvula, limpeza automática da cadeia (disponível apenas para Vision1S)
Especificações técnicas
| Tipos de | Projeto | HN-Vision1 | HN-Vision1S |
|---|---|---|---|
| Parâmetros de revestimento | Viagem do eixo Y e altura máxima do componente | Y=420 mm; 70 mm acima e 70 mm abaixo da superfície da cadeia | |
| Espaço das bordas do PCB e largura do revestimento único | Lâmina de processo de PCBA ≥ 5 mm: 2-30 mm (atomização pequena, atomização grande) | ||
| Modo de accionamento do eixo Y | Motor passo a passo + módulo de correia | Servo motor + módulo de correia | |
| Velocidade máxima no eixo Y | 600 mm/s | ||
| Sistema de transporte | Direcção de trabalho | Esquerda L - Direita R (padrão), (direita R - esquerda L opcional) | |
| Altura de transporte e velocidade de transporte | 920±20 mm; 2-13 m/min | ||
| Método de modulação do motor da transmissão e da amplitude | Motor de velocidade ajustável, visualização digital de velocidade; Ajuste manual da largura da pista, largura de modulação de amplitude 50-460 mm | ||
| Sistema de configuração da válvula de pulverização | Disposição das válvulas | Configurar 1 válvula de pulverização | |
| Ajuste de pressão do ar de atomização | Válvula de regulação de pressão de precisão+medidor mecânico digital | ||

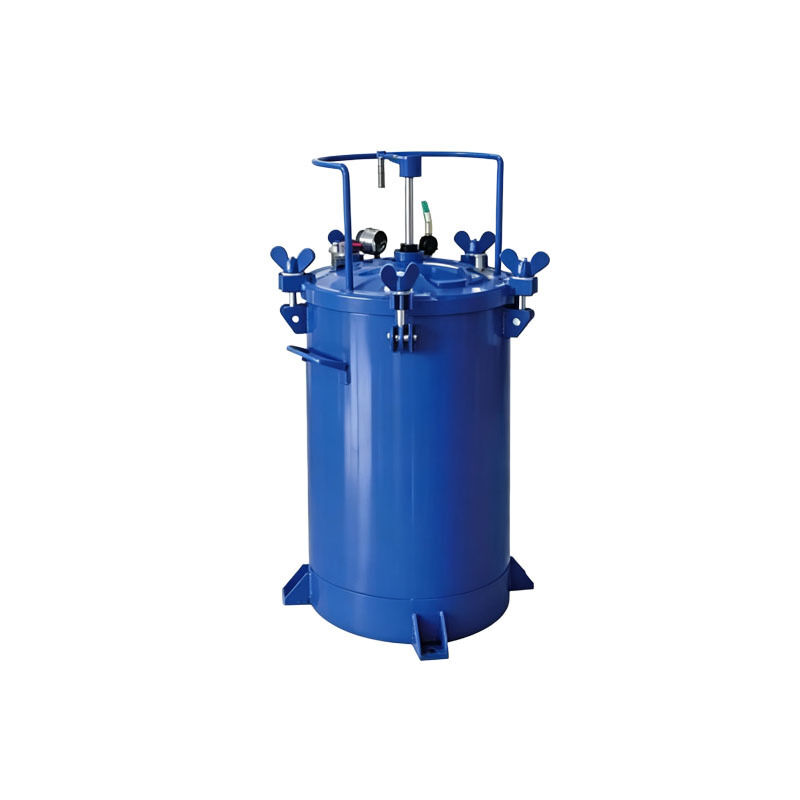

| Sistema de alimentação | Equipado com um balde de abastecimento de cola de pressão de 10L e um balde de limpeza de aço inoxidável de 2L | ||
| Requisitos relativos ao local do equipamento | Dimensões | L1060*W930*H1700 ((mm) | L1060*W1000*H1700 ((mm) |
| Peso do equipamento | Aproximadamente 320 kg. | Aproximadamente 480 kg. | |
| Pressão do ar no equipamento | ≥ 0,4Mpa | ||
| Requisitos de volume do ar de escape | 900 m2/h, o diâmetro da saída de escape é de 100 mm | 900 m2/h, diâmetro da saída de escape 150 mm * 1 | |
| Potência do dispositivo e consumo total de energia | AC220V 50-60Hz 1,2KW | ||
| Método de controlo | PLC + ecrã táctil | ||
Máquina de revestimento de placa de PCB
A máquina de revestimento de placas de circuito impresso é um equipamento automatizado de processamento de três provas especialmente concebido para a proteção abrangente de placas de circuito impresso.Também conhecido como equipamento de revestimento de placa de circuito inteiro ou máquina de pulverização de placa inteira de PCB, é amplamente utilizado na produção de proteção por lotes para fabricação eletrônica SMT, controle industrial, novas energias e indústrias de eletrodomésticos.
Este dispositivo inteligente substitui os processos tradicionais de pintura e imersão manuais, fornecendo pulverização de cobertura completa de placas de circuito inteiro de PCB.Elimina as limitações da pulverização local e obtém um revestimento uniforme das superfícies do cartão, superfícies dos componentes e espaços de alfinetes em todas as direcções.
Tecnologia de revestimento de precisão
Com base em sistemas de controle de pulverização de alta precisão, o equipamento ajusta com precisão a quantidade de cola, a velocidade de pulverização e os efeitos de atomização.Isto garante uma espessura uniforme do revestimento, eliminando simultaneamente os problemas do revestimento em falta, acumulação de cola e espessura desigual.
A película protetora de três camadas, densa e estável, proporciona resistência à humidade, isolamento, prevenção da corrosão, resistência ao nevoeiro salino e proteção contra o envelhecimento.Melhorar significativamente a estabilidade e a vida útil dos produtos eletrónicos.
Compatibilidade dos materiais e automação
Com forte adaptabilidade, o equipamento é compatível com várias tintas convencionais de três provas, incluindo acrílico, poliuretano e silicone.Ele atende às necessidades de pulverização para diferentes revestimentos de viscosidade e requisitos de proteção para placas de circuito ordinário e de precisão.
Suportando operações contínuas de lote com altos níveis de automação, ele elimina revestimento manual repetido, melhorando muito a eficiência da produção, reduzindo os custos de mão-de-obra e as perdas de revestimento.
Vantagens operacionais
A máquina de revestimento de placas de PCB apresenta operação estável, controles simples, manutenção conveniente e forte universalidade.Pode integrar-se com linhas de produção automatizadas ou operar de forma independente como uma única máquina, tornando-o ideal tanto para pequenas fábricas de transformação como para grandes empresas de fabricação de electrónica que pretendam modernizar a sua tecnologia de protecção de placas de circuito.

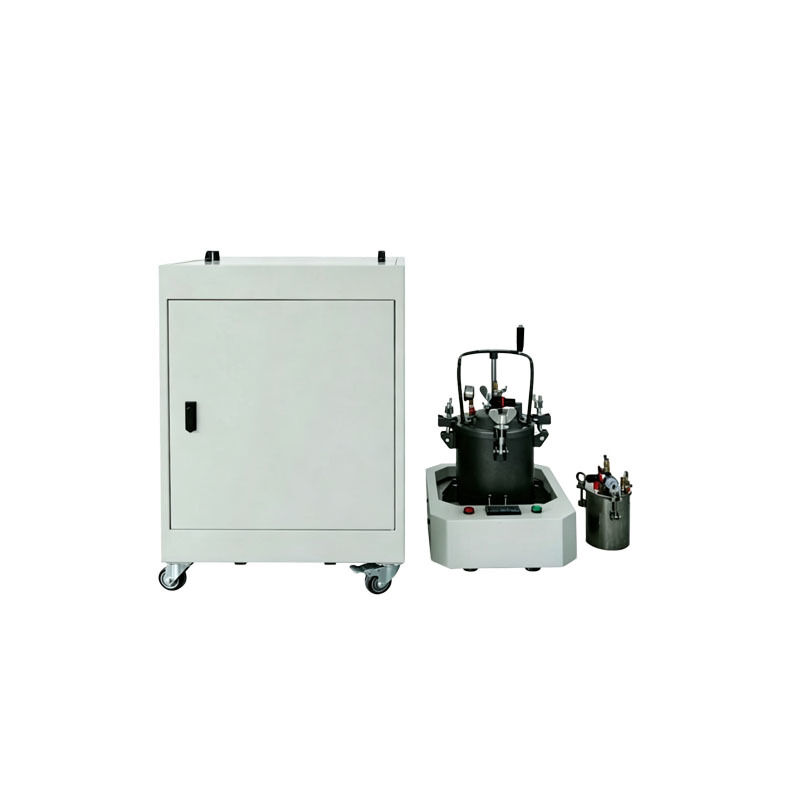

Cabine de transporte e sistema de monitorização do fornecimento de cola
Sistema de fornecimento de cola
