Máquina de carregamento automático de PCB
,carregador de PCB de linha SMT
,sistema de carregamento de PCB totalmente automático
-
Lugar de origemChina
-
MarcaCNSMT
-
CertificaçãoCE-flipper machine-elevator
-
Número do modeloHN-L10
-
Quantidade de ordem mínima1 conjunto de máquina ou pedido misto também é aceitável Transporte: A granel ou contêineres
-
PreçoNegociável
-

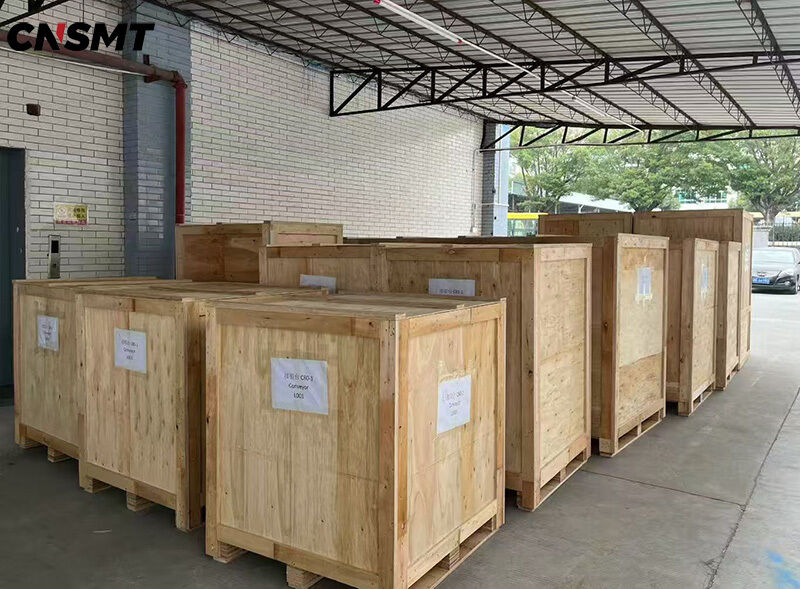

Detalhes da embalagemCaixas de exportação padrão e embalagens de madeira resistente são ambas opções
-
Tempo de entrega1-2 dias úteis
-
Termos de pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram

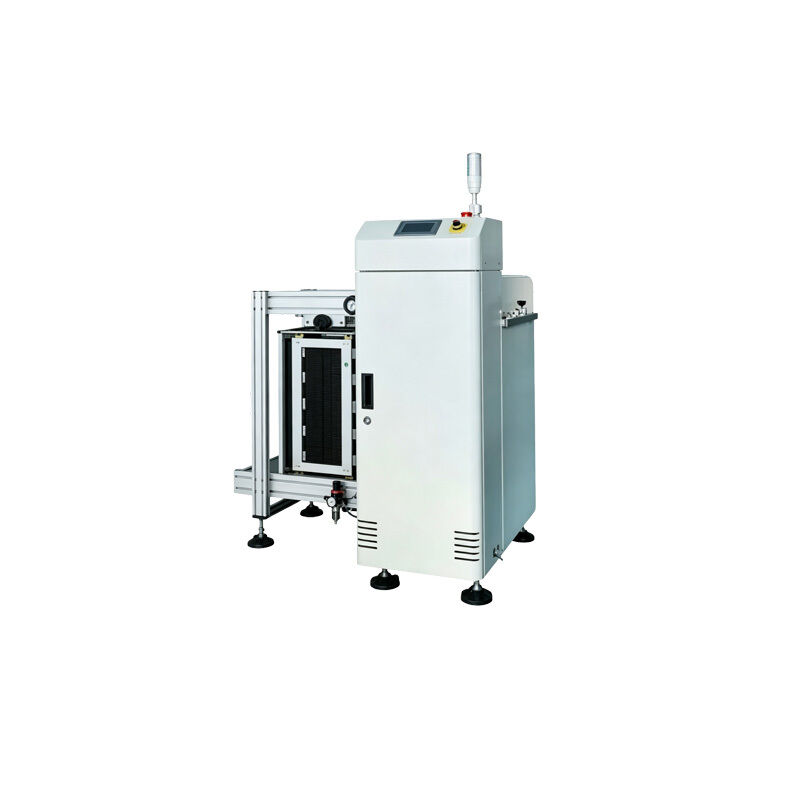

Carregador totalmente automático de PCB
Carregador de PCB totalmente automático
Equipamento avançado de automação para linhas de produção SMT, concebido para operações eficientes de manuseio e alimentação de PCB.
Área de aplicação
Ideal para linhas de produção de revestimento SMT, disponível em tamanhos de quadro grandes e pequenos para acomodar vários requisitos de produção.
Características fundamentais
- PLC + sistema de controle de tela sensível ao toque com visualização de menu intuitiva
- Detecção de falhas com sistema de alarme sonoro e luminoso
- Equipado com porta de sinal de comunicação SMEMA para integração perfeita
Áreas de aplicação
A máquina de carregamento de PCB totalmente automática serve várias indústrias, incluindo eletrônicos de consumo 3C, eletrônicos automotivos, fonte de alimentação de controle industrial, eletrônicos médicos, segurança de casa inteligente,e fotovoltaicos de novas energiasIntegra-se com as linhas de produção de montagem de superfície SMT, plug-in DIP, inspecção AOI, processo de PCB e teste de produto acabado,de ligação perfeita com máquinas de impressão e equipamento de montagem de superfície para permitir operações automáticas de alimentação de PCB.
Especificações técnicas
| Parâmetro | Máquina de quadro pequeno | Máquina de quadro grande |
|---|---|---|
| Direção de trabalho e espaço da borda do PCB | Esquerda → Direita (padrão), Direita → Esquerda (opcional); borda do processo PCBA ≥ 5 mm | Esquerda → Direita (padrão), Direita → Esquerda (opcional); borda do processo PCBA ≥ 5 mm |
| Altura de transporte e altura máxima do componente | 920 ± 20 mm, inferior a 45 mm (personalizável) | 920 ± 20 mm, inferior a 45 mm (personalizável) |
| Sistema de transmissão | Cadeia de engenharia plana de nylon preto | |
| Configuração do motor | 3 motores de velocidade fixa + 1 motor de travagem | |
| Tamanho do quadro do material | 355 × 320 × 565 mm | 535 × 530 × 565 mm |
| Tamanho máximo do PCB | L50 × W50 - L330 × W250 mm | L50 × W50 - L525 × W460 mm |
| Mecanismo de elevação | Parafusos de esferas com plataforma de elevação integrada de alumínio fundido | |
| Dimensões globais (Enviar/Receber) | Enviar: 1330×780×1200 mm Recepção: 1750×780×1200 mm |
Enviar: 1800 × 1120 × 1350 mm Recepção: 2520 × 1120 × 1350 mm |
| Requisitos de energia | Pressão de ar ≥ 0,4Mpa, alimentação 220V 50-60Hz | |
| Consumo de energia e peso | 0.5KW, ≈240Kg | 0.5KW, ≈290Kg |
| Sistema de controlo | PLC + ecrã táctil de controlo do ecrã, porta de comunicação SMEMA | |
O carregador automático de placas de circuito SMT é um equipamento de automação essencial para as linhas de produção SMT.perfeitamente adaptado a máquinas de impressão de pasta de solda e conectando-se perfeitamente com equipamentos de produção SMT para alcançar contínuo, operações de alimentação de PCB sem tripulação.
Com funcionamento estável e alinhamento preciso, a máquina de alimentação de PCB substitui efetivamente a carga manual,Eliminar erros operacionais e danos eletrostáticos, melhorando significativamente a eficiência da linha de produçãoO sistema suporta a produção em massa de placas de circuito padrão e pode ser personalizado para requisitos de alimentação automática de PCB não padrão,com capacidade para suportar várias placas de PCB irregulares e de tamanho especial, com forte adaptabilidade.
Nossos modelos cobrem os principais estilos de carregadores de PCB SMT integrados, combinando carregamento automático de placas, recepção e funções de alimentação contínua em uma estrutura compacta.O equipamento suporta mudança de linha rápida e depuração, tornando-o adequado para linhas de produção SMT em várias indústrias, incluindo eletrônica 3C, eletrônica automotiva, controle industrial e aplicações médicas.
Precauções de segurança
- Não alcance a área de alimentação da placa durante o funcionamento
- Familiarizar-se com a localização do botão de parada de emergência
- A manutenção requer operações de desligamento
- A modificação não autorizada do equipamento é estritamente proibida.
- É necessária uma inspecção regular dos acessórios
Serviço pós-venda
- Cobertura completa da garantia da máquina
- Debug e formação gratuitos no local
- Suporte técnico 24 horas por dia e 24 horas por semana
- Assistência rápida de resolução de problemas
- Fornecimento a longo prazo de peças originais de fábrica
Feedback dos clientes
Os clientes relatam que os carregadores automáticos de PCB SMT da CNSMT funcionam de forma estável e se conectam bem com as impressoras de pasta de solda, melhorando significativamente a eficiência de alimentação.Desenhos personalizados não-padrão se encaixam perfeitamente nas linhas de produçãoA equipe pós-venda fornece respostas rápidas e comissionamento oportuno no local.
Perguntas Frequentes
- Instabilidade do cartão e da placa de sucção:Causado por fugas de vaso de sucção, deformação da placa ou desvios na configuração dos parâmetros de altura que resultem em sucção vazia ou sucção múltipla da placa
- Alinhamento impreciso e desvio de alimentação:Devido a cintos soltos, espaçamento anormal entre trilhos de guia, sensores sujos ou alimentação desalinhada com máquinas de impressão
- Função anormal de arranque/paragem:Resultante de falha da indução fotoelétrica, pressão de ar insuficiente ou desligamento inexplicável/entrega contínua de placa vazia
- Batalha de levantamento e ruído anormal:Causado por falta de lubrificação nos parafusos, acumulação de poeira nos trilhos de guia ou carga excessiva nos motores de elevação
Certificações
A CNSMT é especializada na fabricação de carregadores automáticos de PCB SMT, incluindo máquinas de manuseio de placas SMT, alimentadores de correspondência de impressoras, equipamentos não padrão personalizados,e modelos integrados de carga e descargaAs nossas máquinas são amplamente utilizadas nas indústrias de 3C, eletrónica automóvel e controlo industrial, vendendo-se em todo o mundo com preços competitivos.Fornecemos serviço completo pós-venda e soluções personalizadas para fabricantes SMT.
