Destacar
Máquina de corte automática de PCB
,máquina de alimentação de linha SMT
,cortador de PCB totalmente automático
-
Lugar de origemChina
-
MarcaCNSMT
-
CertificaçãoCE-flipper machine-elevator
-
Número do modeloHN-L20
-
Quantidade de ordem mínima1 conjunto de máquina ou pedido misto também é aceitável Transporte: A granel ou contêineres
-
PreçoNegociável
-
Detalhes da embalagemCaixas de exportação padrão e embalagens de madeira resistente são ambas opções
-
Tempo de entrega1-2 dias úteis
-
Termos de pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram

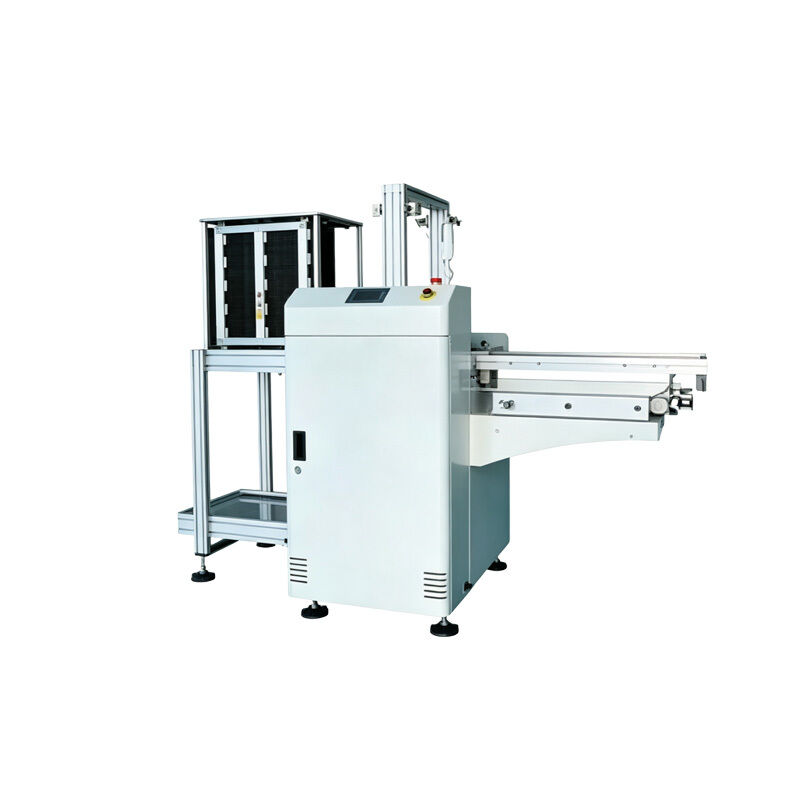

Máquina de corte e alimentação de PCB totalmente automática
Máquina de corte e alimentação de PCB totalmente automática
Equipamento avançado de automação concebido para linhas de produção de revestimentos SMT, disponível em grandes e pequenos quadros para atender a várias necessidades de fabrico.
Características fundamentais
- PLC + sistema de controlo de ecrã táctil com sinal de falha e alarme luminoso
- Interface de exibição de menu para operação fácil
- Equipado com porta de sinal de comunicação SMEMA
Áreas de aplicação
- Eletrónica de consumo: produção de PCB para telemóveis, fones de ouvido e smart wearables
- Eletrodomésticos: painéis de comando para televisores, ar condicionado e pequenos aparelhos domésticos
- Nova energia: placas de proteção de baterias, pilhas de carregamento e PCB de armazenamento de energia
- Controlos e segurança industriais: Placas-mãe para controladores, câmaras e controlo de acesso
- Eletrónica automóvel: controles de veículos, lâmpadas e placas de circuitos automóveis
- Equipamento de comunicação: Roteador, switch e módulo 5G de linhas SMT PCB
Especificações técnicas
| Parâmetro | Elevador automático HN-L450 | HN-F180 Máquina automática de virar |
|---|---|---|
| Direção de trabalho e espaço da borda do PCB | Esquerda L ∆ Direita R; borda do processo PCBA ≥ 5 mm | |
| Altura de transporte e espaço livre dos componentes | 920 ± 20 mm: 100 mm acima e 90 mm abaixo da superfície da cadeia | |
| Velocidade de transporte | 2 a 5 m/min | 8-13 m/min |
| Transmissão e Ajuste de largura | Motor passo a passo, largura de trilho ajustável eletricamente (50-460 mm) | |
| Tipo de unidade | Motor + elevação por corrente | Motor + voltagem por correia síncrona |
| Tração do equipamento | Altura de elevação 450 mm | Virar 180° |
| Dimensões globais | L640 × W1000 × H1350 (mm) | L640 × W1100 × H1350 (mm) |
| Pressão do ar e alimentação | ≥ 0,4Mpa, AC220V 50-60 Hz | |
| Consumo de energia e peso | 0.8KW, aproximadamente 180Kg | |
| Modo de controlo e comunicação | PLC + ecrã táctil, porta de sinal de comunicação SMEMA | |
A máquina de corte e recebimento de PCB totalmente automática serve como equipamento de automação central para linhas de produção SMT.garante um funcionamento estável e preciso, eliminando a interferênciaEsta solução automatizada substitui efetivamente o carregamento/descarregamento manual, reduzindo os custos laborais e melhorando a eficiência da linha de produção.
Este equipamento oferece uma forte compatibilidade com várias especificações e espessuras de PCB, suportando personalização não padrão para várias indústrias, incluindo eletrônicos de consumo, novas energias,Eletrónica automóvelCom operação simples, proteção de segurança abrangente e baixa taxa de falha, garante uma operação estável contínua.soluções rentáveis, e seleção pré-venda completa, depuração no local e serviços de manutenção pós-venda ao longo da vida.
Precauções de segurança
Operação de segurança normalizada:Os operadores devem ser proficientes nos procedimentos de equipamento e nunca inserir as mãos ou ferramentas nas áreas de trabalho durante a operação para evitar riscos de apertamento e garantir a segurança da produção.
Proteção eléctrica e anormal:Instale o equipamento em uma superfície plana com ligação à terra e alimentação elétrica estável. Evite operar com as mãos molhadas. Pressione imediatamente a parada de emergência em caso de bloqueio da placa, ruído anormal ou erros.Nunca opere com falhas..
Manutenção diária:Limpe regularmente trilhos de guia, rodas de transmissão, sensores e outros componentes principais.As alterações não autorizadas de parâmetros ou modificações de circuitos por não profissionais são proibidas para manter a precisão do equipamento e prolongar a vida útil..
Serviço e Apoio
Garantia de toda a máquina:Todos os equipamentos são submetidos a testes rigorosos antes do envio. A garantia padrão cobre manutenção gratuita e substituição de peças para danos não humanos durante o período de garantia.
Instalação e formação no local:Instalação e depuração gratuitas no local com formação individual do operador que abrange a operação do equipamento, configurações de parâmetros, manutenção diária e solução de problemas básicos.
Apoio técnico ao longo da vida:Consultoria técnica gratuita ao longo da vida, orientação operacional e serviços de atualização. Suporte para personalização não padrão e adaptação da linha de produção. Resposta rápida pós-venda minimiza o tempo de inatividade.
Feedback dos clientes
"A máquina de corte e alimentação de PCB totalmente automática da CNSMT funciona estavelmente com carga/descarga precisa sem atrapalhar, economizando efetivamente mão-de-obra.A resposta técnica pós-venda é oportuna"O serviço de gestão de custos e de gestão de custos é um dos principais elementos da gestão de custos e de gestão de custos".
Perguntas Frequentes
O dispositivo pode adaptar-se a PCBs de vários tamanhos?
Sim, personalizável e compatível com placas de circuito de diferentes espessuras e larguras.
Sim, personalizável e compatível com placas de circuito de diferentes espessuras e larguras.
O que causa o bloqueio frequente da placa?
Deformação da placa, largura de trilho incorreta ou acumulação de poeira nos sensores.
Deformação da placa, largura de trilho incorreta ou acumulação de poeira nos sensores.
O equipamento pode ser integrado com as linhas SMT existentes?
Modelos padrão compatíveis com linhas de montagem SMT gerais.
Modelos padrão compatíveis com linhas de montagem SMT gerais.
Quanto tempo é a garantia? Como comprar acessórios?
Garantia completa da máquina com peças de reposição gratuitas para danos não humanos.
Garantia completa da máquina com peças de reposição gratuitas para danos não humanos.
E se eu não souber operar?
Treinamento de instalação no local à chegada, orientação remota para futuros avarias e assistência rápida pós-venda.
Treinamento de instalação no local à chegada, orientação remota para futuros avarias e assistência rápida pós-venda.
Certificações
A CNSMT é especializada em I&D e fabrico de sistemas de carregamento e descarregamento de PCB totalmente automáticos para linhas de produção SMT.Nosso equipamento inteligente controlado por PLC possui operação estável e transferência precisa de placa para reduzir significativamente os custos de mão-de-obraCom qualidade confiável e preços competitivos, as nossas máquinas servem fabricantes de electrónica em todo o mundo.manutenção pós-venda a longo prazo, e serviços de personalização não-padrão.
