Forno de curagem de circuito impresso de correia de malha
,forno de curagem de pintura à prova de três cores
,forno de curagem a quente SMT
-
Lugar de origemChina
-
MarcaCNSMT
-
CertificaçãoCE-curing oven
-
Número do modeloHN-Cure200/Cure300/Cure200T/Cure300T/Cure400T
-
Quantidade de ordem mínima1 conjunto de máquina ou pedido misto também é aceitável Transporte: A granel ou contêineres
-
PreçoNegociável
-
Detalhes da embalagemCaixas de exportação padrão e embalagens de madeira resistente são ambas opções
-
Tempo de entrega1-2 dias úteis
-
Termos de pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram

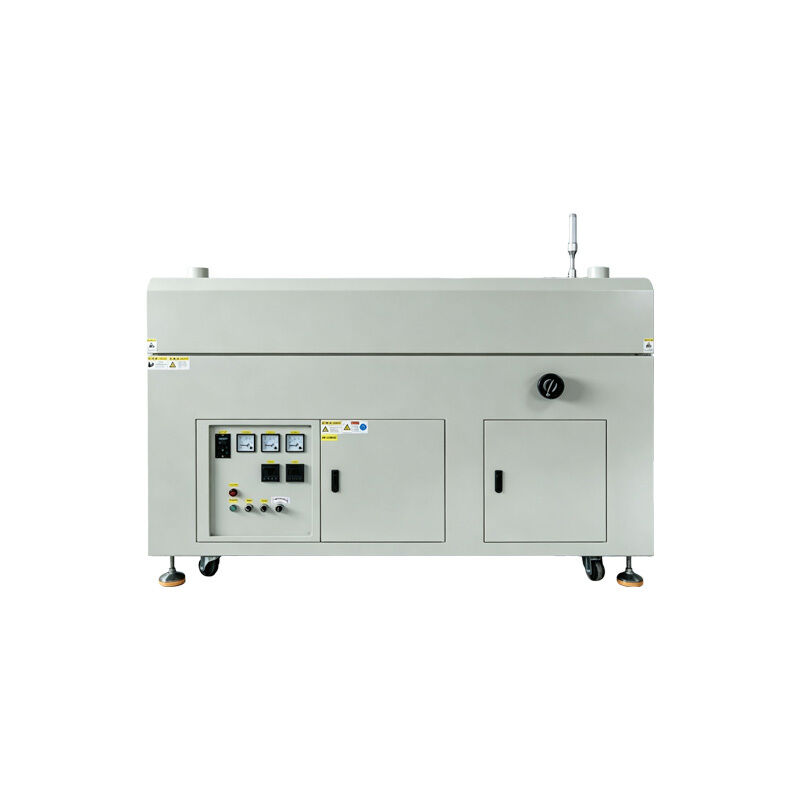

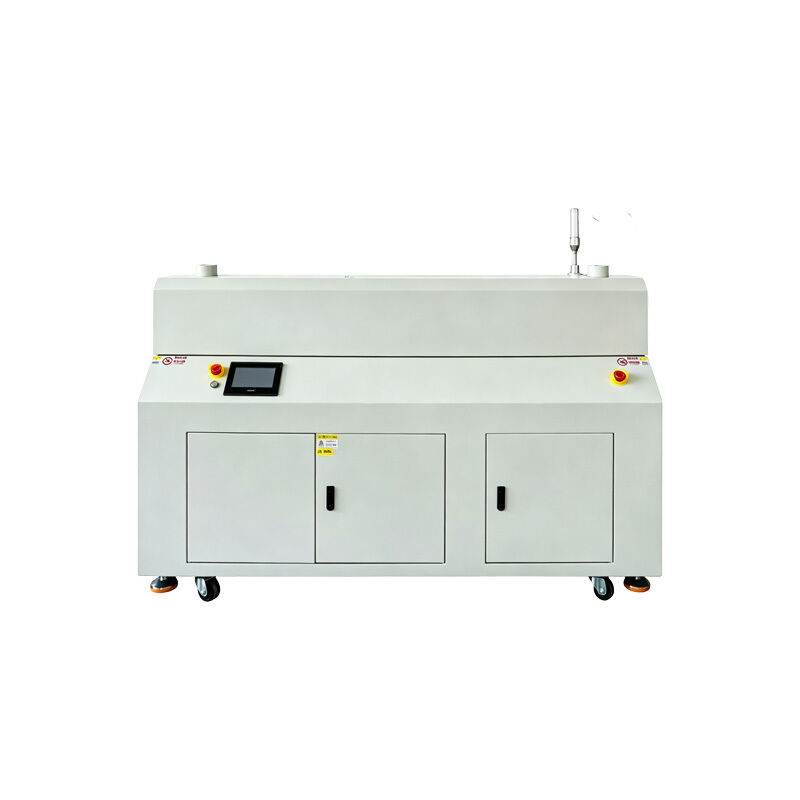

Cinturão de malha PCB três prova de pintura forno de cura a quente
Forno de cura quente da pintura da prova do PWB três da correia da malha
Equipamento profissional de cura térmica projetado para linhas de produção de PCB e PCBA, apresentando controle preciso de temperatura e integração perfeita de automação.
Escopo de aplicação
- Adequado para linha de produção de revestimento SMT, disponível em tamanhos de estrutura grandes e pequenos
Principais recursos
- Modos de controle duplo: botão + manual, PLC + tela sensível ao toque com som de falha e alarme luminoso
- Controle de temperatura independente de vários estágios com ajuste PID e materiais de isolamento especializados
- Precisão do controle de temperatura dentro de ±5°C
- Saída independente de gases de escape para conexão direta aos sistemas de exaustão de fábrica
Campos de aplicação
- Amplamente aplicável para secagem e cura de processo completo de PCB e PCBA
- Os processos incluem cura térmica de tinta de três provas, secagem de fluxo, cura de tinta de placa de circuito e cozimento de componentes à prova de umidade
- Compatível com várias placas de circuito flexíveis e rígidas, incluindo novas placas de armazenamento de energia, placas BMS de veículos, placas de controle industrial e placas de circuito flexíveis FPC
- Projeto de linha de montagem de correia de malha para integração perfeita de automação e operações de cura contínua em grande escala
Especificações Técnicas
| Tipo de parâmetro | HN-Cure200/Cure300 | HN-Cure200T/Cure300T/Cure400T |
|---|---|---|
| Direção de trabalho e espaço de borda do PCB | Esquerda → Direita (padrão), Direita → Esquerda (opcional); Borda do processo PCBA ≥ 5mm | |
| Altura de transporte e altura máxima do componente | 920 ± 20 mm, 100 mm acima e abaixo da superfície da corrente | |
| Velocidade de transmissão e carga máxima | 0,5-3,5m/min; 8Kg/metro distribuídos uniformemente | |
| Trilha transportadora | Trilho especializado em liga de alumínio + corrente em aço inoxidável com tiras resistentes ao desgaste | |
| Motor de transferência | Motor de velocidade ajustável com display digital | Motor de passo com display de interface de software |
| Modulação de amplitude e largura | Ajuste manual, 50-460mm | Ajuste elétrico, 50-460mm |
| Número de zonas de temperatura | 2M: 2 zonas (6 lâmpadas/zona); 3M: 3 zonas (6 lâmpadas/zona) | 4M: 4 zonas (6 lâmpadas/zona) |
| Temperatura de aquecimento | Temperatura ambiente - 120°C (ajustável) | |
| Tempo e precisão de aquecimento | Aprox. 10 minutos, ±5°C | |
| Dimensões | 2M: 2.000×930×1250mm 3M: 3000×930×1250mm |
2M: 2000×1080×1250mm 3M: 3000×1080×1250mm 4M: 4000×1080×1250mm |
| Tensão de alimentação | AC380V 50-60 Hz, sistema trifásico de cinco fios | |
| Potência nominal | 2M: 6,0KW/6,5KW 3M: 9,0KW/9,5KW |
4M: 12,5 kW |
| Peso do equipamento | 2M: ~410Kg; 3M: ~510Kg | 4M: ~580Kg |
| Método de controle e comunicação | Controle de chave | PLC + tela sensível ao toque, porta de sinal de comunicação SMEMA |
A CNSMT é especializada na fabricação de equipamentos de cura térmica de PCB, oferecendo fornos de cura térmica de PCB com correia de malha, fornos de secagem de ar quente tipo túnel e fornos de cozimento de PCB tipo caixa com suporte para personalização não padrão.
Os fornos de secagem contínua on-line conectam-se perfeitamente às linhas de montagem e produção de revestimento SMT para operação contínua automatizada. Os modelos do tipo caixa são adequados para amostragem de pequenos lotes e cenários de produção intermitente.
Precauções de segurança
- Não toque em componentes de alta temperatura durante a operação
- Não abra a caixa nem bloqueie as saídas de ar
- Proibir estritamente o cozimento de materiais inflamáveis, explosivos e corrosivos
- Somente pessoal profissional autorizado a operar
- Limpe regularmente detritos e poeira dentro do forno
- Execute a manutenção após desligar e esfriar
Todos os equipamentos passam por rigorosa inspeção de qualidade com desempenho estável. Fornecemos instalação gratuita no local, depuração, treinamento operacional e garantia abrangente de qualidade da máquina com suporte técnico vitalício.
Feedback do cliente
O forno termofixo PCB com correia de malha CNSMT apresenta controle preciso de temperatura, gerenciamento de temperatura segmentado estável e cura por secagem uniforme adequada para produção de placas de circuito em lote. O equipamento opera sem problemas com baixa taxa de falhas e capacidade de produção estável.
Perguntas frequentes
Quais processos de cura são adequados para o equipamento?
Compatível com processos convencionais, incluindo cura de tinta de três provas de PCB, secagem de fluxo, cura de tinta de placa de circuito e cozimento à prova de umidade de componentes para várias placas de circuito macias e duras.
Compatível com processos convencionais, incluindo cura de tinta de três provas de PCB, secagem de fluxo, cura de tinta de placa de circuito e cozimento à prova de umidade de componentes para várias placas de circuito macias e duras.
Pode ser conectado a linhas de montagem automatizadas?
A estrutura de correia de malha padrão conecta-se perfeitamente com equipamentos de automação front-end e back-end, suportando produção contínua em lote para operações em grande escala.
A estrutura de correia de malha padrão conecta-se perfeitamente com equipamentos de automação front-end e back-end, suportando produção contínua em lote para operações em grande escala.
E quanto à precisão e estabilidade da temperatura?
O sistema de controle de temperatura segmentado garante controle de temperatura uniforme e preciso, evitando efetivamente a deformação da placa e a cura irregular para placas de circuito de precisão.
O sistema de controle de temperatura segmentado garante controle de temperatura uniforme e preciso, evitando efetivamente a deformação da placa e a cura irregular para placas de circuito de precisão.
Suporta tamanhos personalizados fora do padrão?
Suporta personalização do comprimento do corpo do forno, velocidade da correia de malha, altura de alimentação/descarga e parâmetros de controle de temperatura para atender a diferentes requisitos de produtos e produção.
Suporta personalização do comprimento do corpo do forno, velocidade da correia de malha, altura de alimentação/descarga e parâmetros de controle de temperatura para atender a diferentes requisitos de produtos e produção.
A manutenção diária é simples?
O equipamento apresenta estrutura simples, fácil limpeza de detritos, baixa taxa de falhas, operação diária conveniente e orientação técnica abrangente durante todo o processo de pós-venda.
O equipamento apresenta estrutura simples, fácil limpeza de detritos, baixa taxa de falhas, operação diária conveniente e orientação técnica abrangente durante todo o processo de pós-venda.
Certificação
A CNSMT é especializada em P&D e produção de fornos de cura térmica de PCB com correia de malha com controle de temperatura segmentado e personalização não padronizada. O equipamento apresenta controle preciso de temperatura, operação estável e desempenho de alto custo.
